航空涡扇发动机内部结构剖面展示

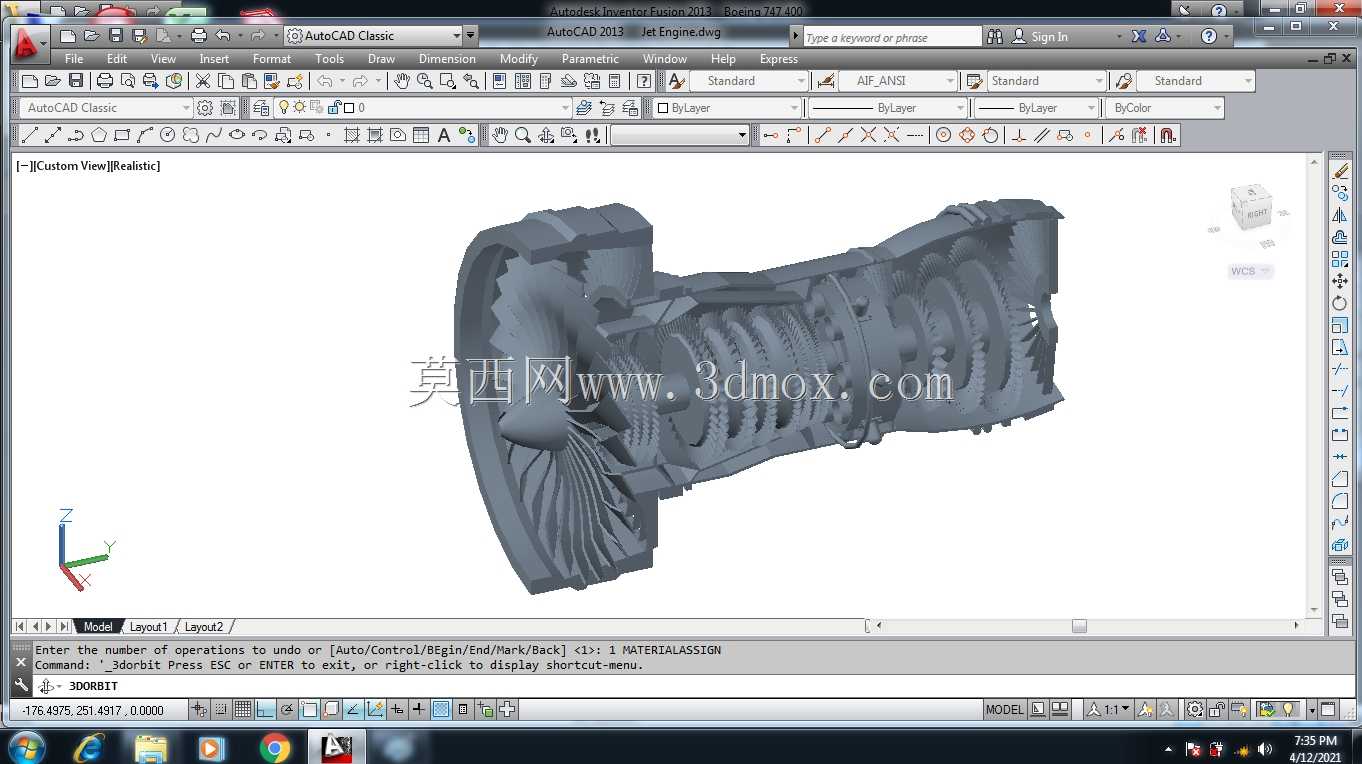

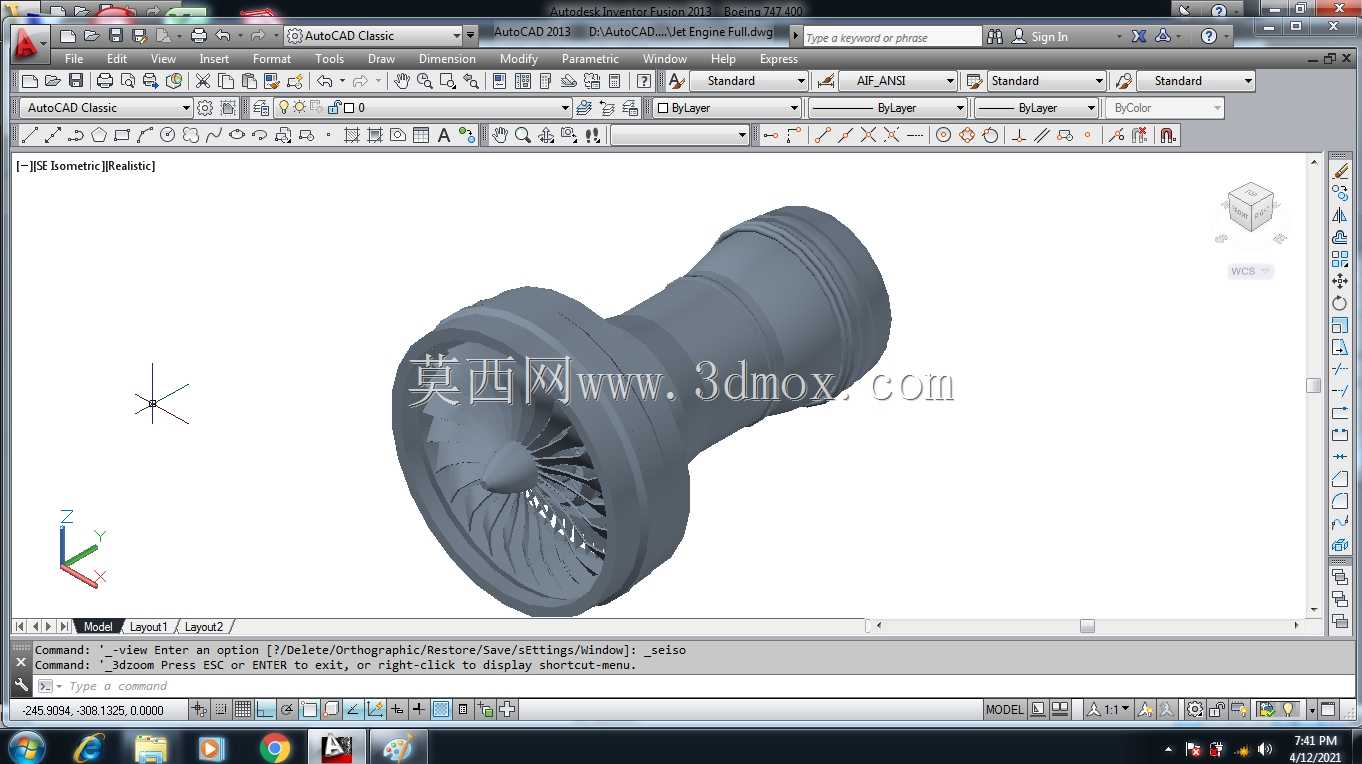

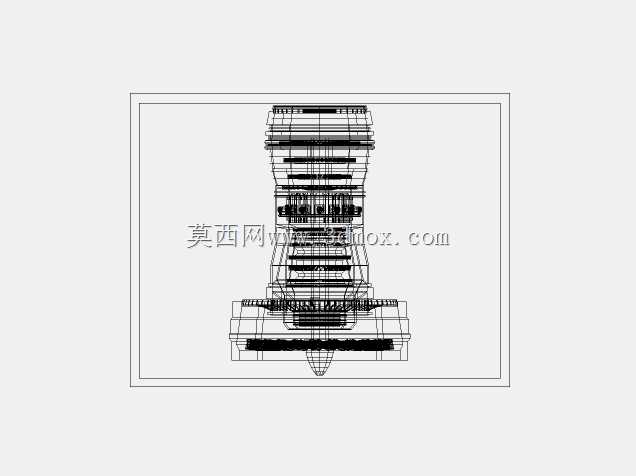

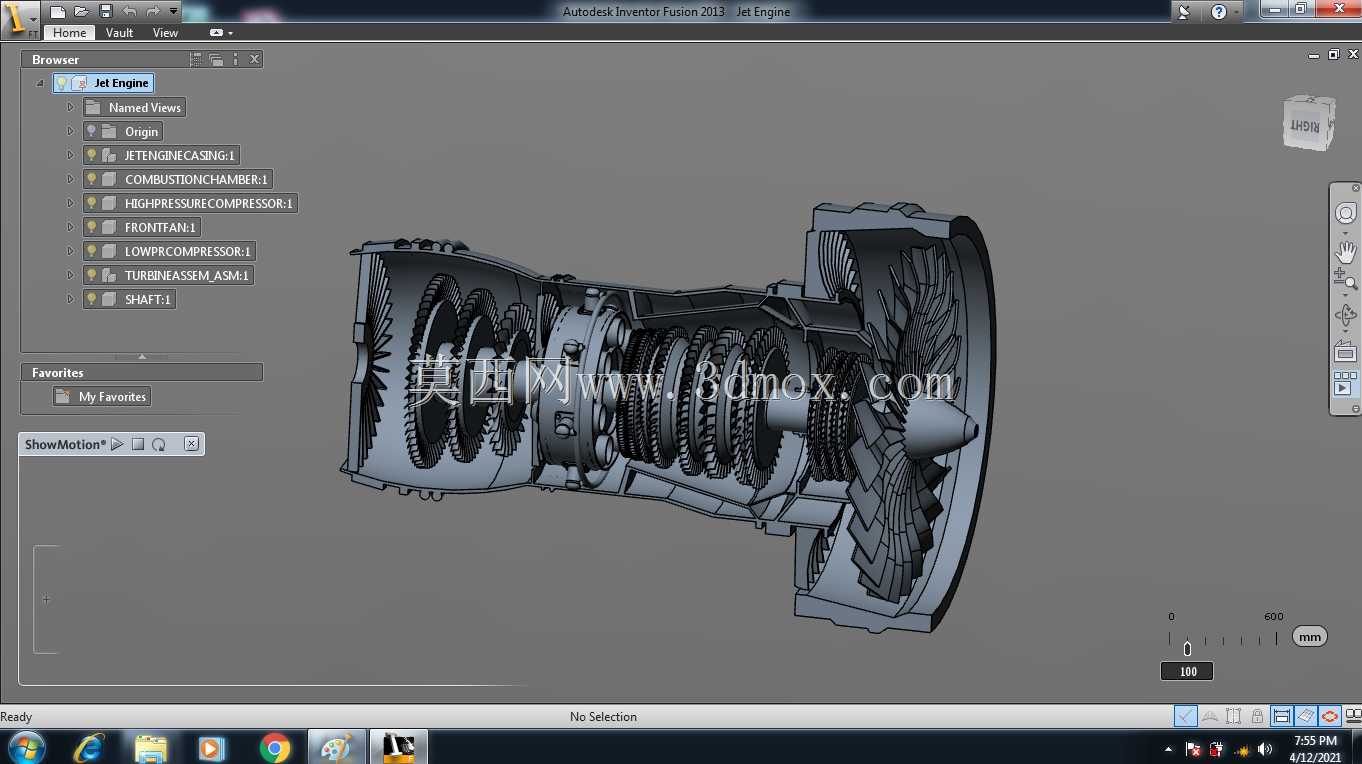

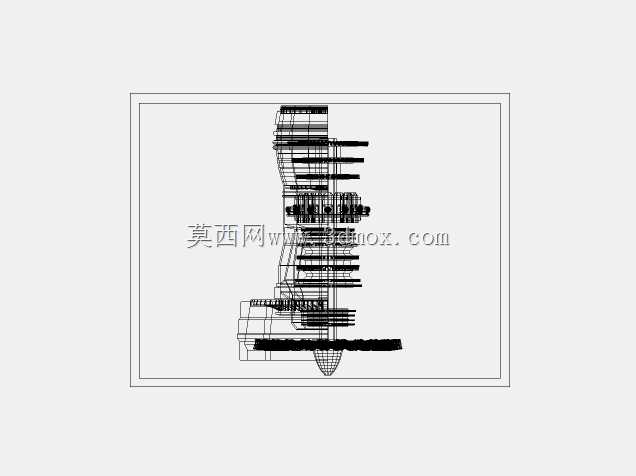

该模型呈现的是大涵道比航空涡扇发动机的完整剖面结构，这类动力装置是当前民航干线客机、大型军用运输机的核心动力来源，承担着为飞行器提供推进推力、驱动机载辅助系统运转的核心作用，直接决定飞行器的航程、载重、燃油经济性与飞行可靠性。从剖面结构可以清晰看到整台发动机的气流路径与动力传递逻辑：前端大直径风扇组件负责吸入并分流空气，大部分外涵道气流直接产生主要推力，小部分内涵道气流进入多级压气机逐级增压，随后进入燃烧室与航空燃油混合燃烧，形成高温高压燃气驱动高低压涡轮转动，涡轮通过同轴传动轴反过来带动前端风扇与压气机持续运转，最终高温燃气从尾喷口排出与外涵道气流共同形成推进动力。设计过程中针对各层级部件的配合边界做了精准还原：风扇叶片采用宽弦后掠的气动外形设计，兼顾大进气量与抗外物损伤能力；压气机各级轮盘与叶片的逐级缩小结构，匹配气流压缩过程中的压力变化，每一级叶片的安装角都对应气流流速做了适配，避免气流在压缩过程中发生喘振；燃烧室的环形腔体结构预留了燃油喷嘴与点火装置的安装位置，保证油气混合均匀、燃烧充分；高低压涡轮的叶片带有内部冷却通道的结构特征，可在高温燃气环境下长期稳定工作。整台模型还原了发动机的安装接口边界，前端风扇机匣、后端涡轮机匣、安装吊点的结构都清晰呈现，可用于航空机械专业的教学演示、机务人员的结构认知培训，也能作为航空动力系统研发阶段的结构参考，帮助从业者直观理解涡扇发动机的工作逻辑与各部件的装配关系，理清内部气流与动力的传递路径，掌握核心部件的功能定位与配合要求。
