喷气发动机九级压缩机构阀芯结构

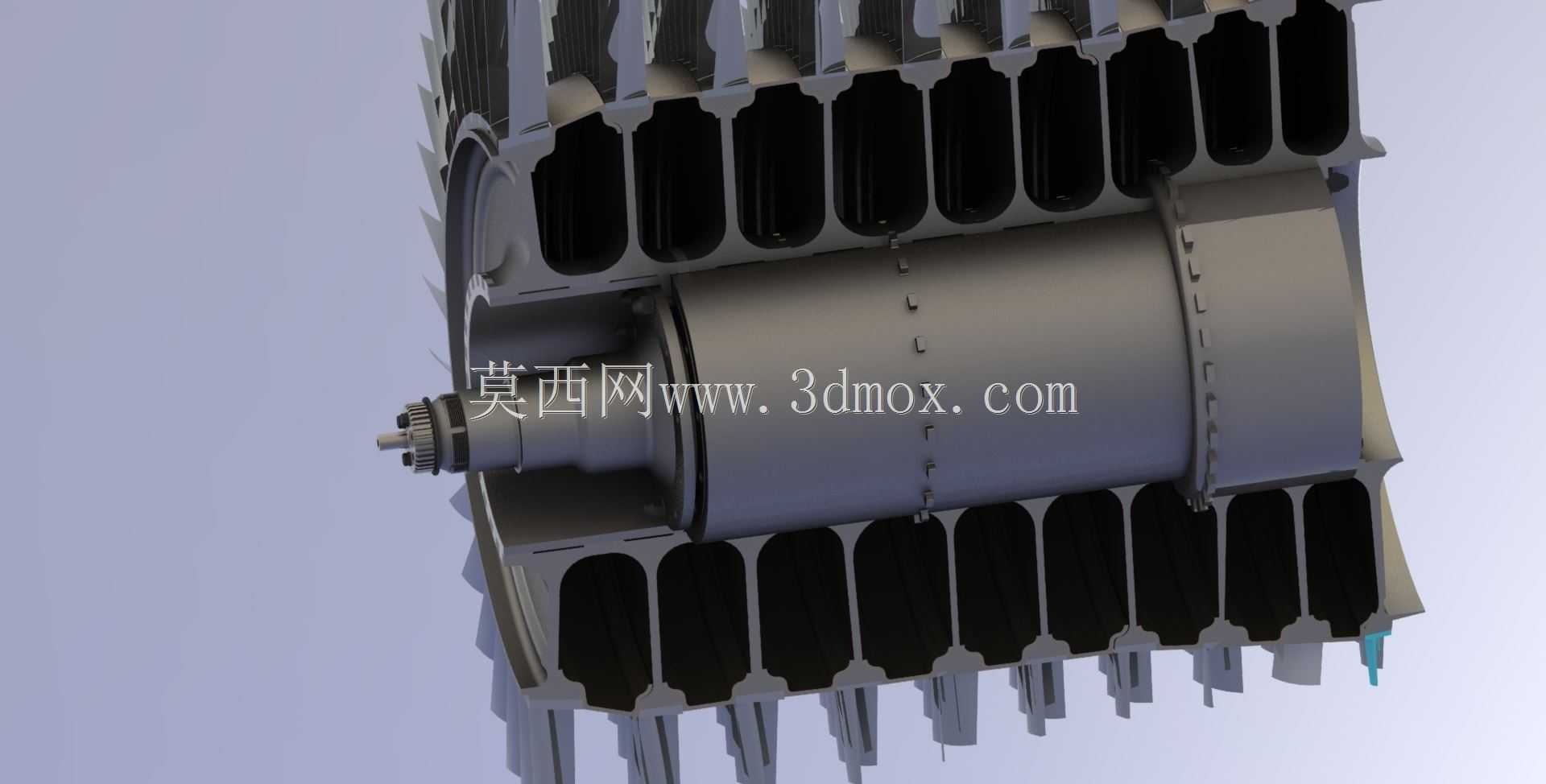

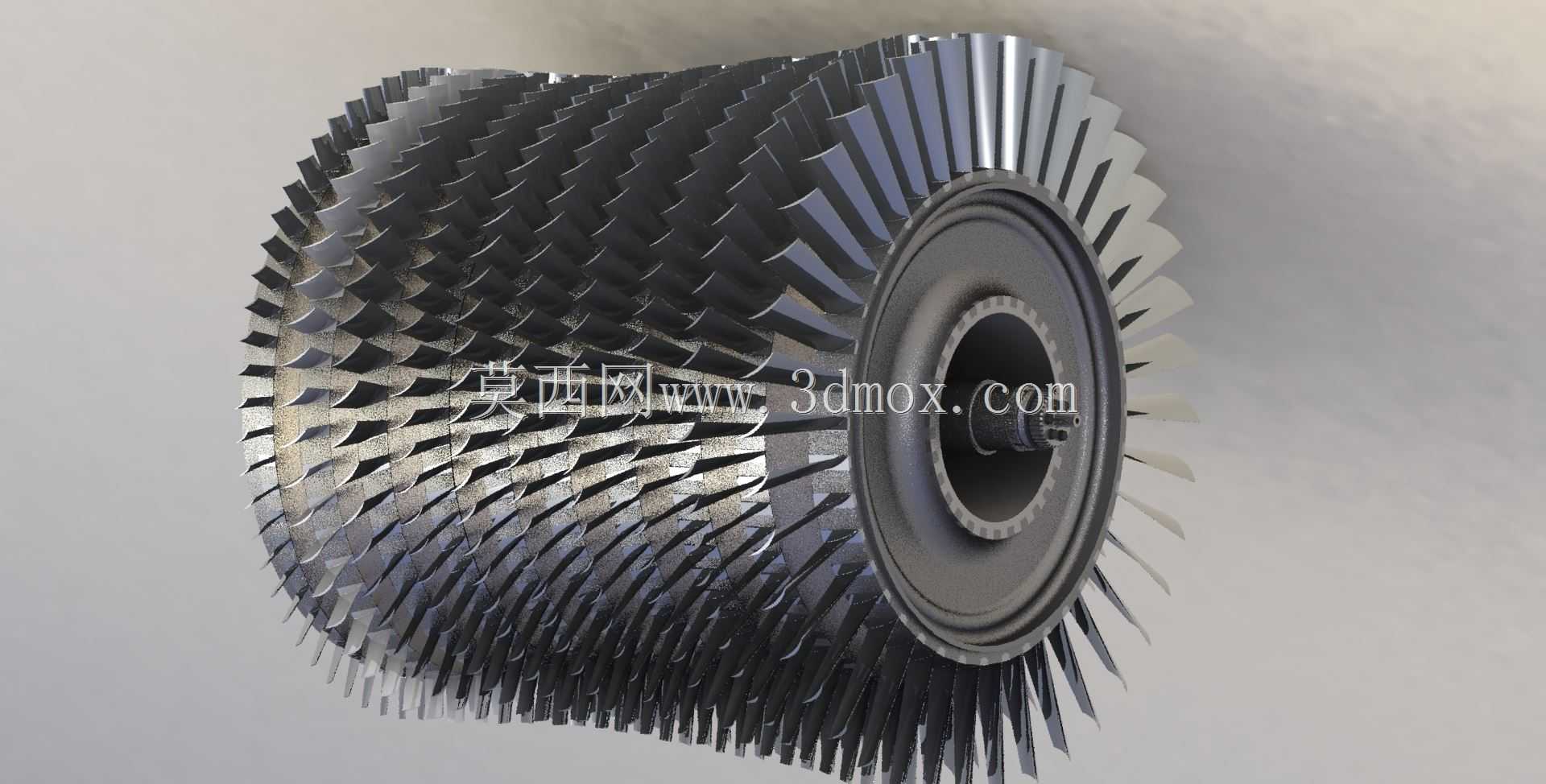

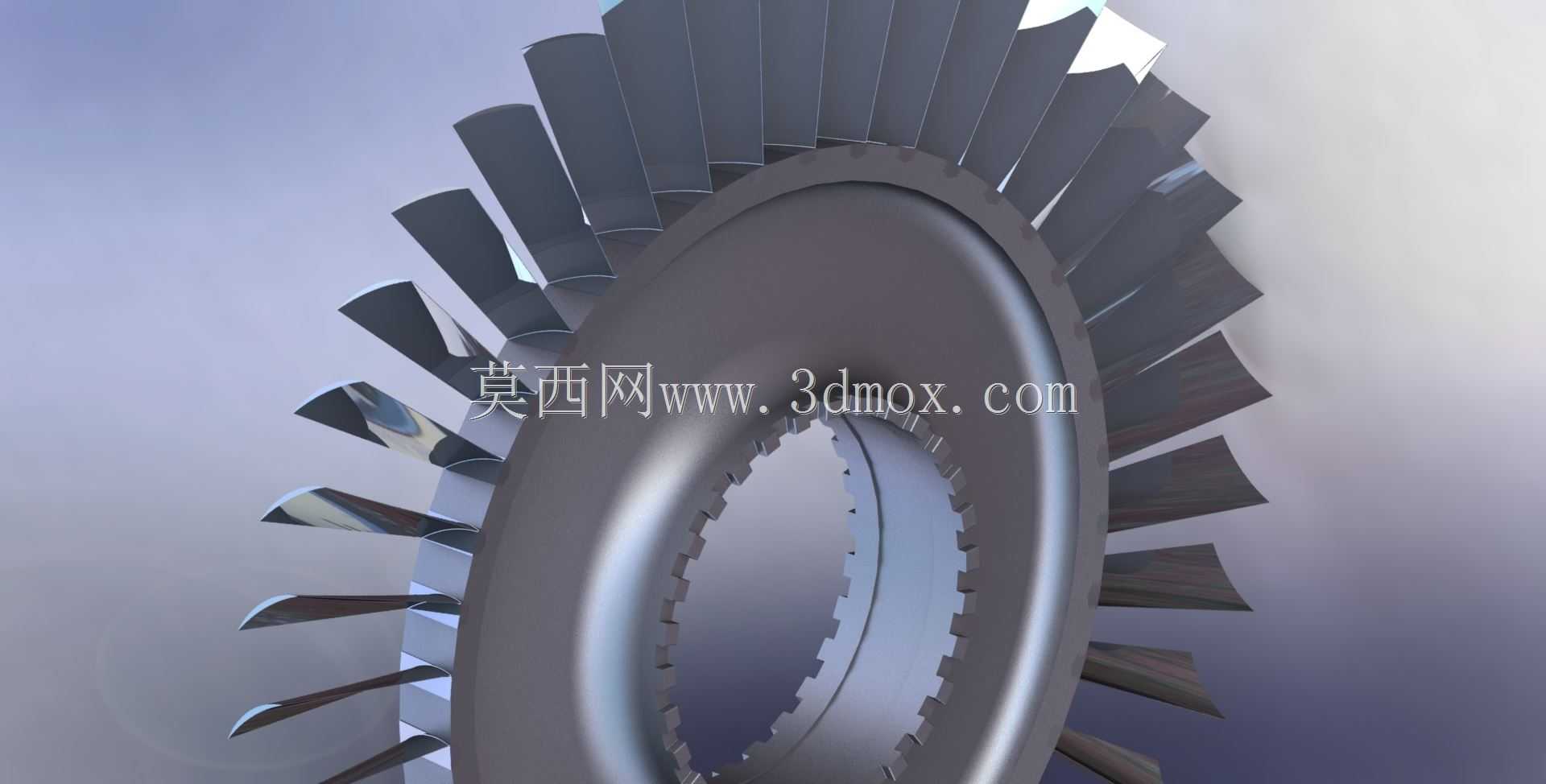

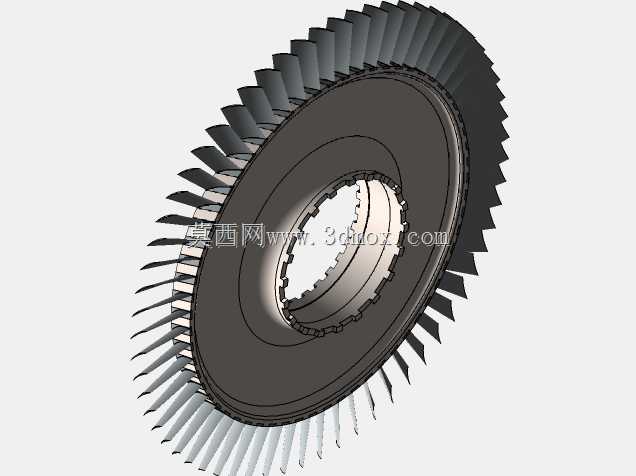

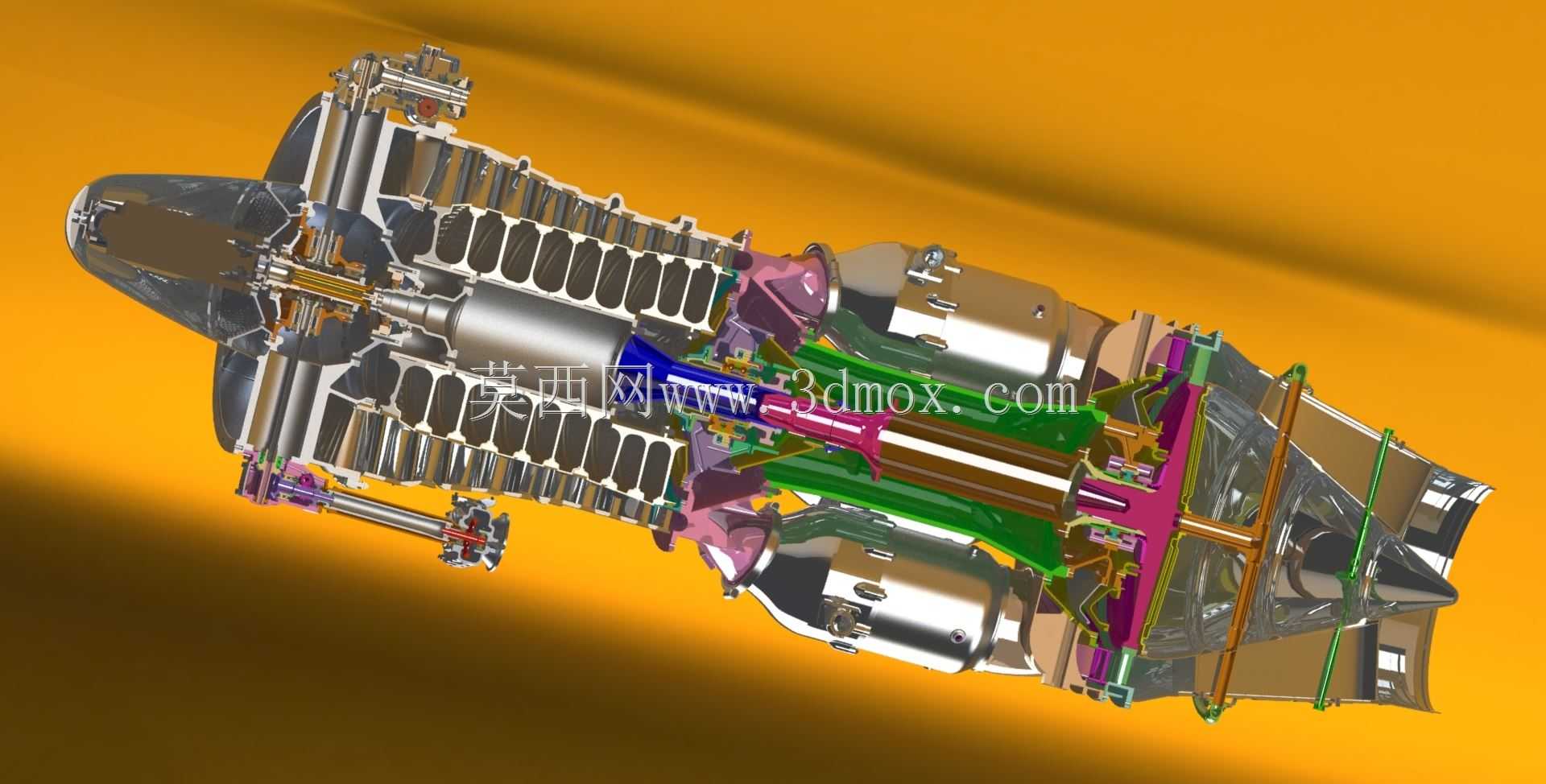

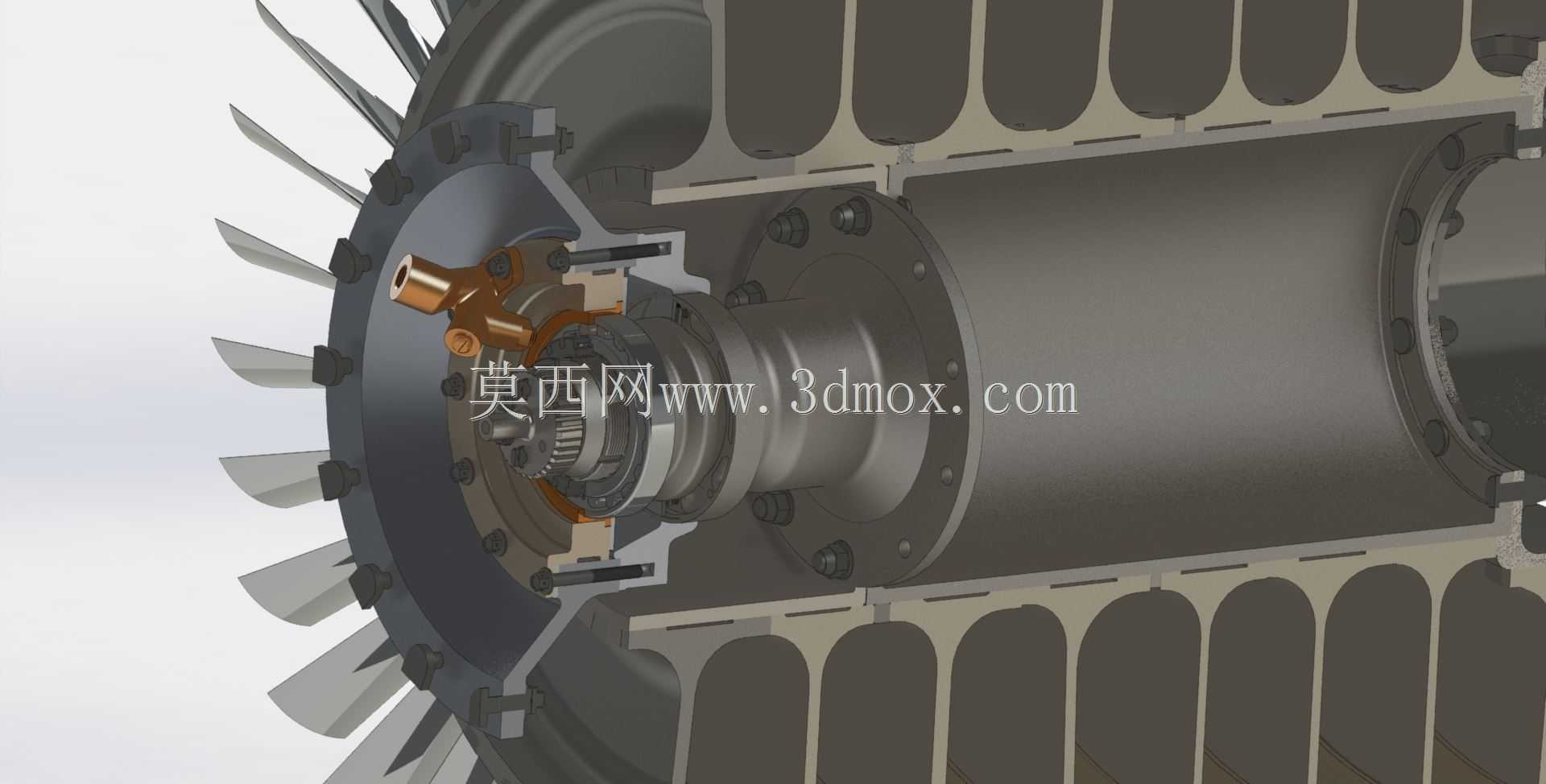

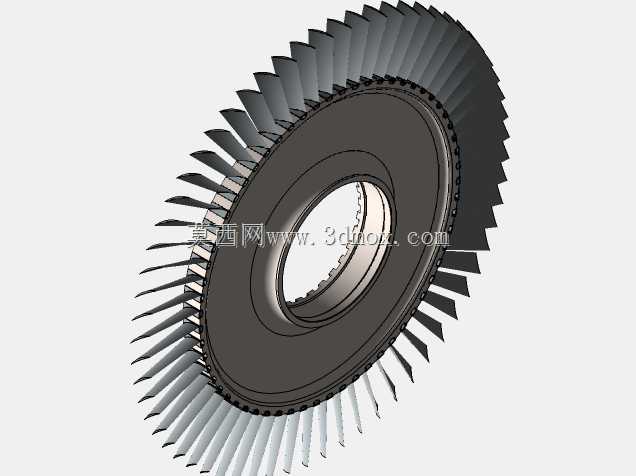

该结构为航空喷气动力系统核心压缩段阀芯部件，主要应用于中小型涡喷、涡扇航空发动机的前端压缩单元，也可适配地面燃气轮机、工业航改型动力机组的同工况压缩段，承担进气增压、气流梳理的核心功能，是动力系统完成热力循环的关键前置部件。在实际运行场景中，阀芯随涡轮输出轴同步高速旋转，通过逐级排布的动叶结构对进入进气道的空气进行连续做功，将轴向流入的低速空气逐级压缩提升压力，为后端燃烧室提供满足压力、流量参数要求的高压空气，直接决定动力单元的整机推重比、燃烧效率与运行稳定性。该阀芯采用九级独立压缩段的串联式结构设计，每一级叶片的叶型、安装角、弦长均根据对应级位的气流参数做差异化匹配，首级叶片采用大弦长、小安装角的宽弦设计，适配大流量低速来流的捕获需求，末级叶片采用小弦长、大安装角的窄叶设计，适配高压高速气流的增压需求，各级之间通过轮盘结构刚性连接，保证高速旋转下的动平衡精度与结构强度。整体阀芯采用前后双支点的支撑布局，前端由前轴承组件提供径向与轴向定位，中部由中心轴承承担高速旋转下的径向载荷，双支撑结构可有效降低长轴类阀芯在高转速下的挠曲变形，避免叶片与外围机匣、静子组件发生碰磨。阀芯外围与安装在中间壳体中的静子环组件形成极小的径向配合间隙，该间隙值经过严格的尺寸链计算，既保证旋转状态下无机械干涉，又能最大限度减少级间漏气损失，提升压缩效率。设计过程中充分考虑了高速旋转下的离心载荷、热膨胀变形与气动激振力影响，叶片与轮盘采用一体化的结构设计思路，减少连接结构带来的应力集中点，叶身采用符合气动规律的三维扭转叶型，在保证增压效率的同时降低气流分离带来的振动与噪声，轮盘中心的花键连接结构可实现与涡轮轴的可靠扭矩传递，端面的定位止口可保证装配过程中的同轴度要求，严格控制整体安装边界尺寸，可直接适配对应型号的发动机静子机匣、轴承座等外围组件，无需额外修改安装接口即可完成装配。
