带防护结构的小型棒料裁切定位工装

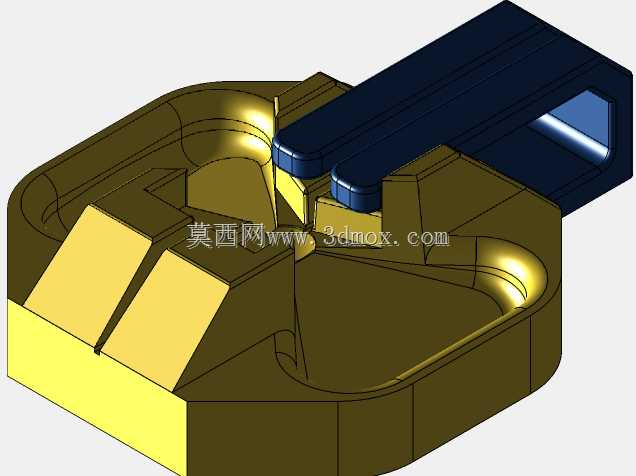

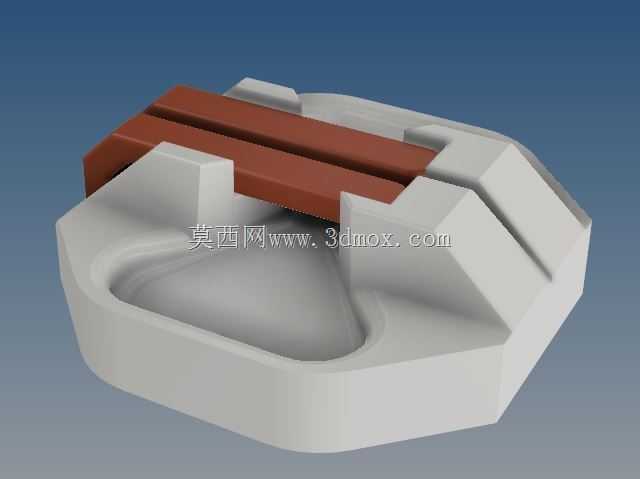

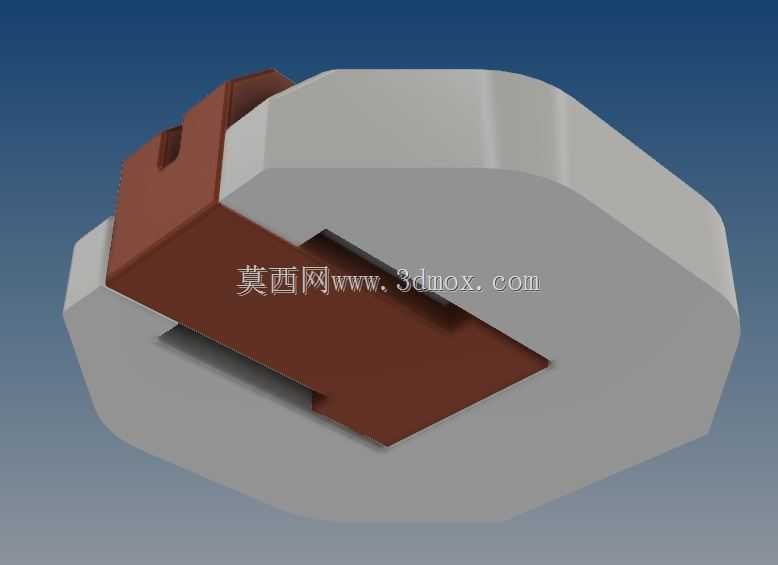

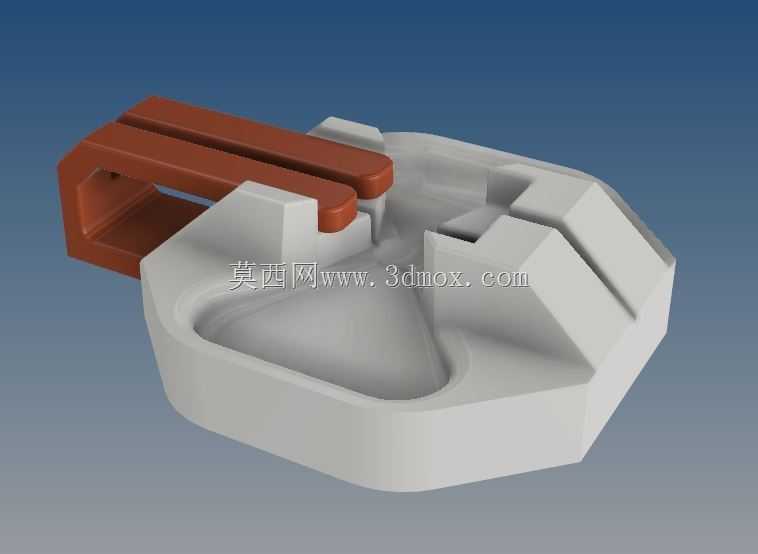

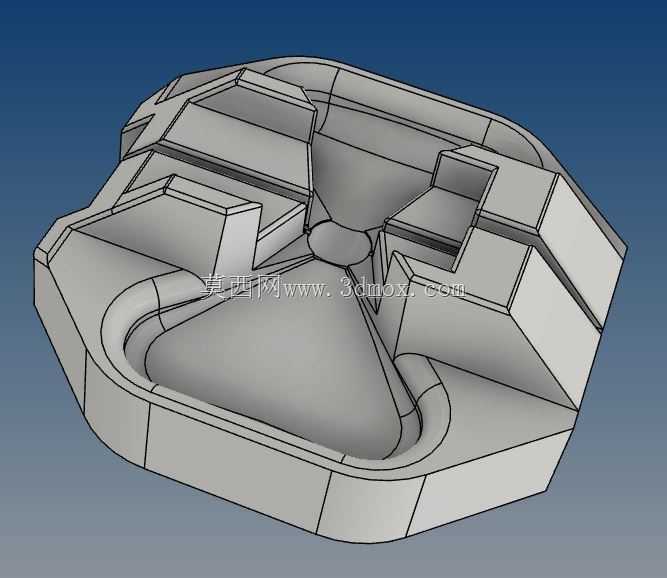

这款小型棒料裁切定位工装，主要面向小直径圆柱类工件的精准定长切断作业场景，常见于医疗耗材加工、小型五金配件制备、手工DIY木料裁切等对切断精度、操作安全性有较高要求的作业环节，能够适配直径最大8毫米的圆柱状棒料，不管是木质小桩、塑料棒材还是软性金属细棒，都能通过该工装完成稳定的定位与裁切防护。从实际用途来看，它解决了徒手握持小直径棒料裁切时容易出现的切口歪斜、料体弹跳、手部误伤等常见问题，通过一体化的定位基座与防护结构，让裁切过程的受力更稳定，操作风险大幅降低。在功能特性上，工装主体采用下沉式的型腔设计，型腔轮廓贴合棒料放置后的受力路径，能够将棒料牢牢限制在裁切工位的中心位置，避免裁切过程中棒料发生侧向偏移；上方的棕色压合结构采用双筋条设计，裁切前可以将棒料的非裁切段牢牢压固在基座上，防止棒料在刀刃切入时发生翘起或位移；侧边的防护围挡形成半封闭的作业空间，当刀刃切透棒料的瞬间，被切断的料段会被围挡限制在型腔内部，不会因为刀刃的冲击力向外飞溅，既避免了料件丢失，也消除了飞料伤人的隐患。设计思路上，这款工装没有采用复杂的调节机构，而是通过固定的型腔尺寸适配常用规格的小直径棒料，整体结构做了最大化的简化，没有多余的可拆卸零部件，既降低了制造成本，也避免了小零件遗失带来的使用不便；基座的底部做了加宽的平面处理，放置在工作台面上时能够保持足够的稳定性，不需要额外的固定件就可以完成单人操作；压合结构与基座采用一体化的铰接思路，操作时只需要翻开压合件放入棒料，推到定位端面后压下压合件即可完成装夹，整个装夹过程不需要额外工具，操作门槛极低。从外形尺寸与安装边界来看，工装整体为近似八边形的扁平基座，最大外轮廓尺寸适合单手扶持操作，不需要占用太大的工作台空间，基座边缘做了圆角过渡处理，没有尖锐的棱角，日常拿取和使用过程中不会划伤手部；压合结构抬起后的最大高度满足常规厨房用刀、小型工艺刀的操作空间需求，刀刃下行过程中不会和工装结构发生干涉，同时围挡的高度刚好能够阻挡切断后料段的飞溅路径，不会因为过高影响刀刃的操作行程。
