移动式焊接作业工装机架结构设计

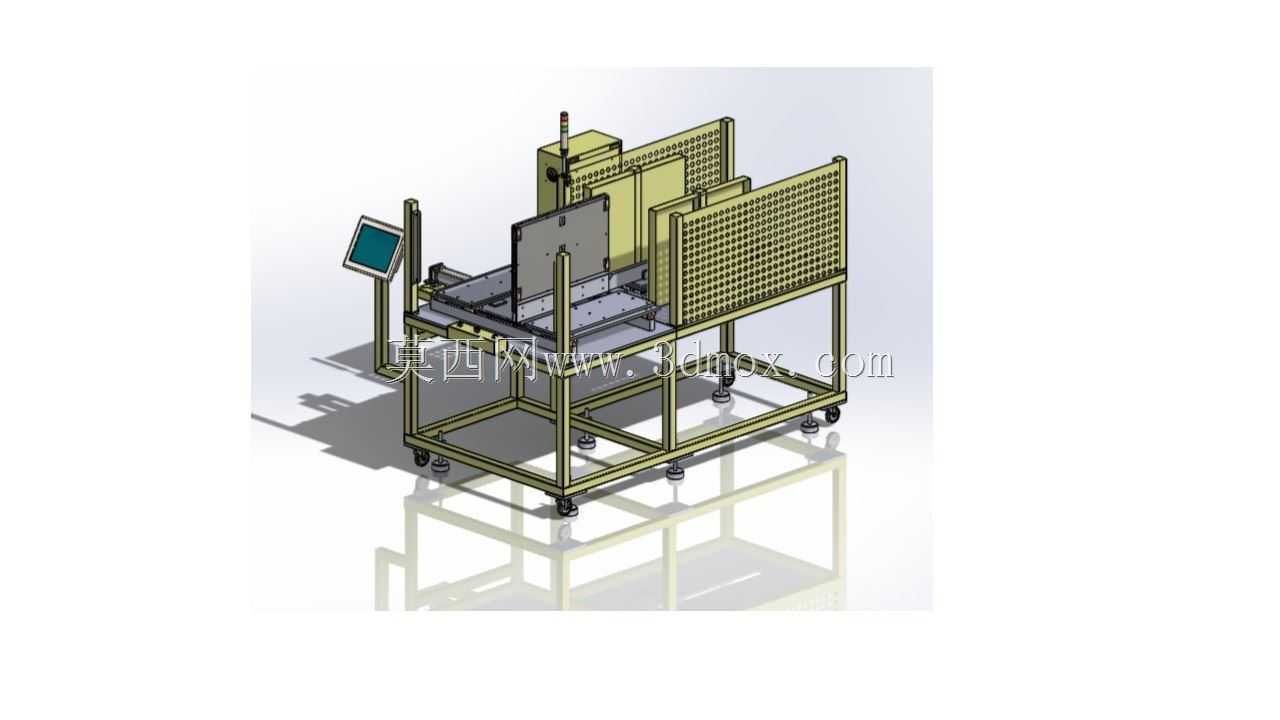

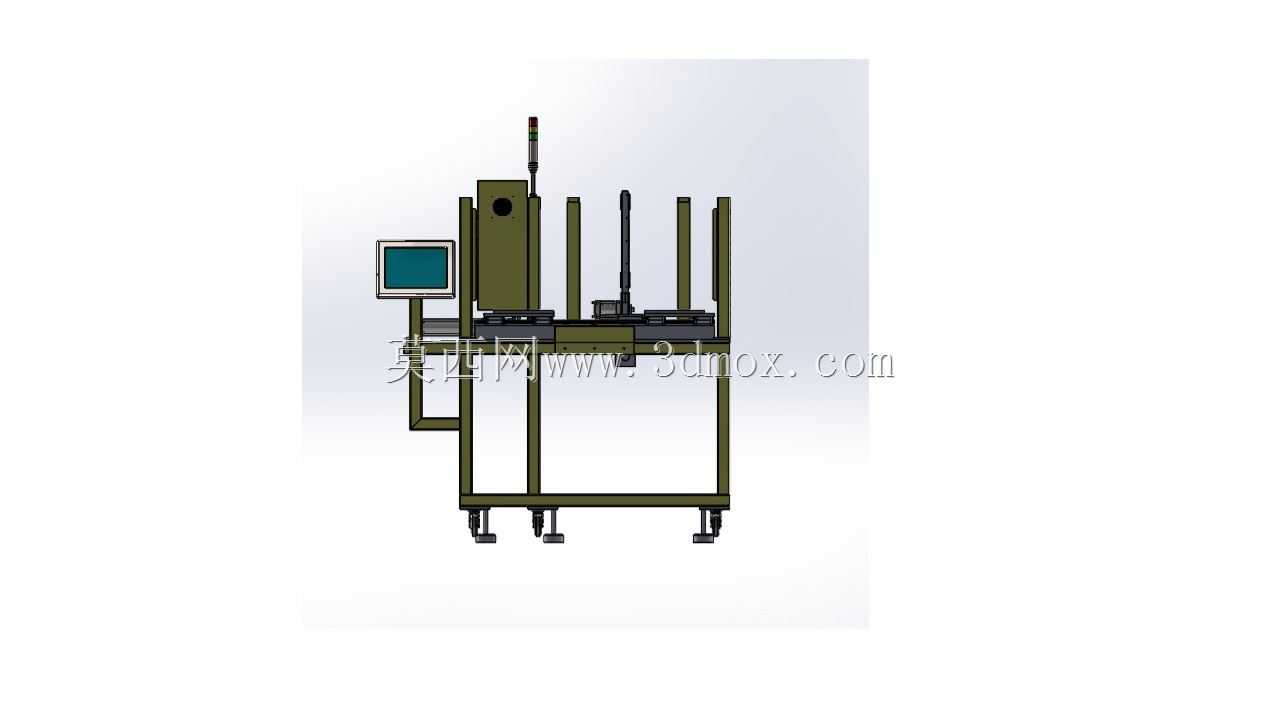

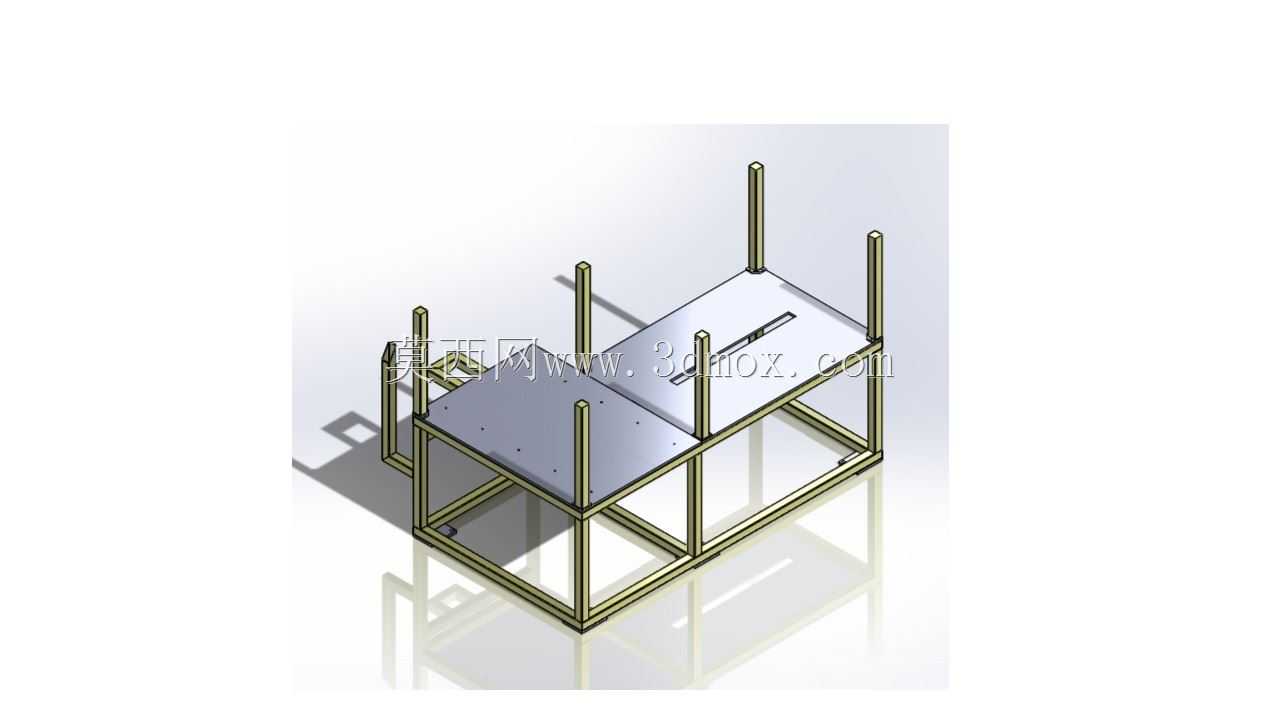

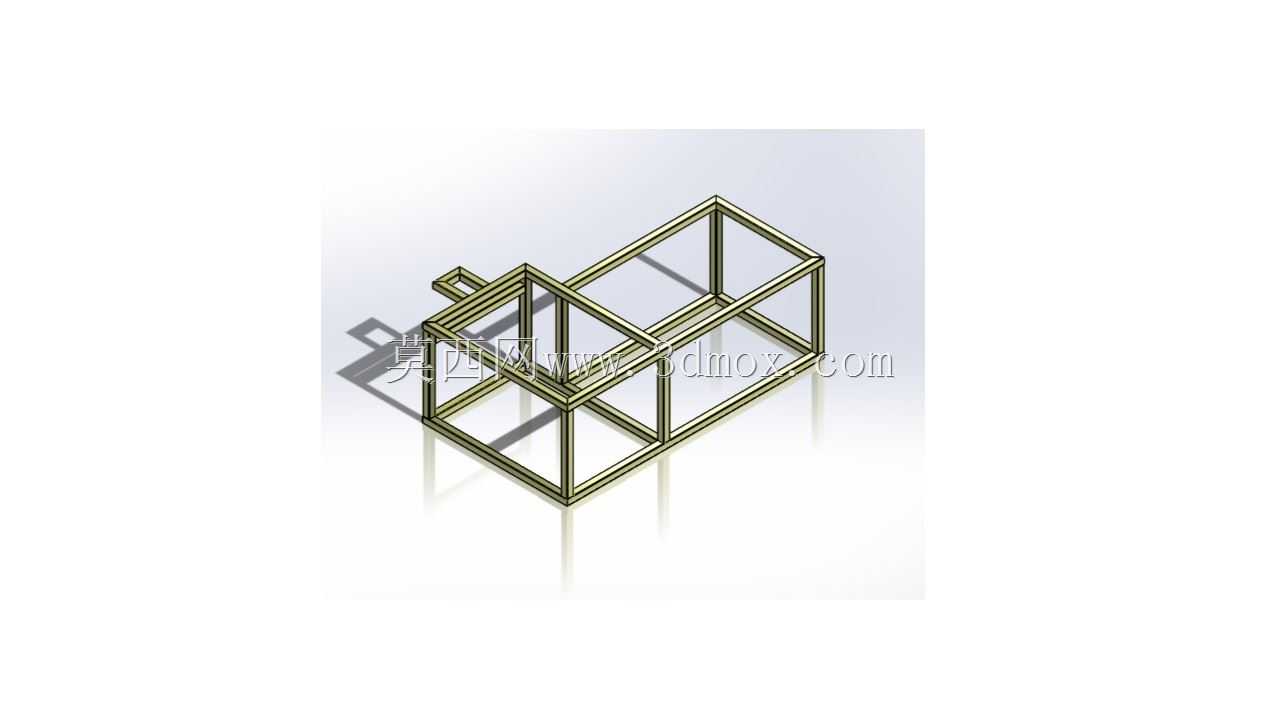

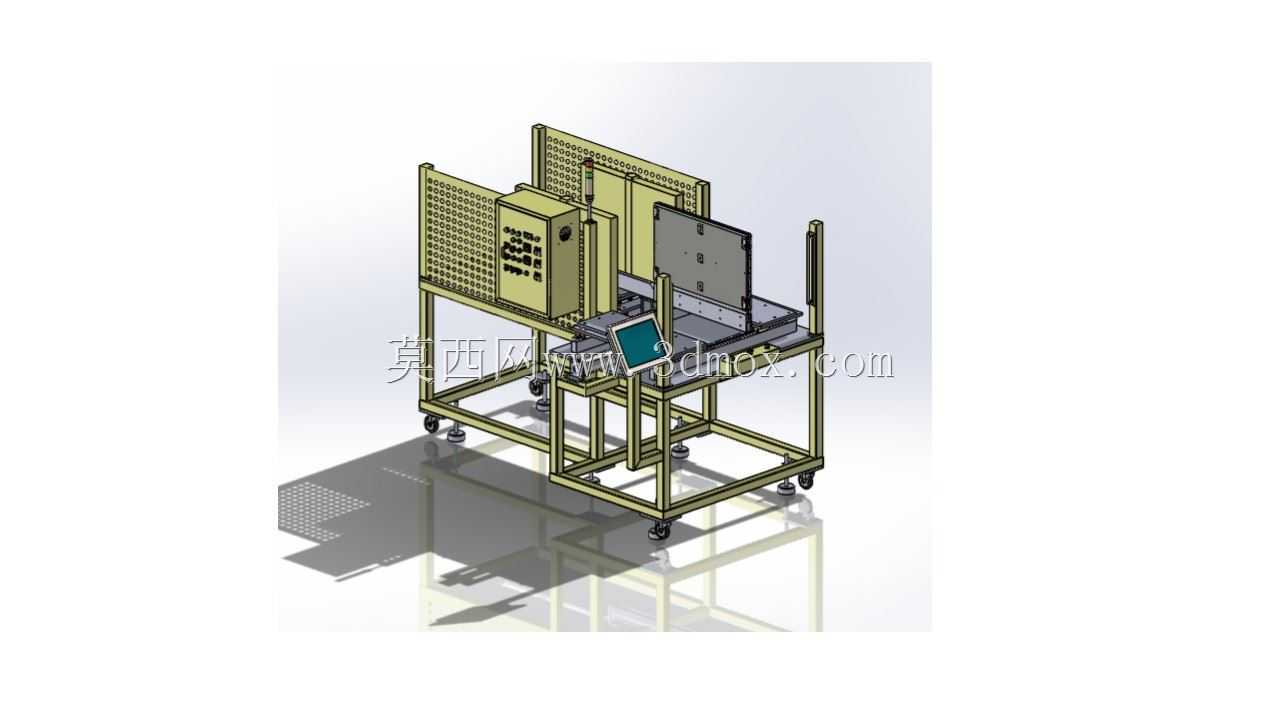

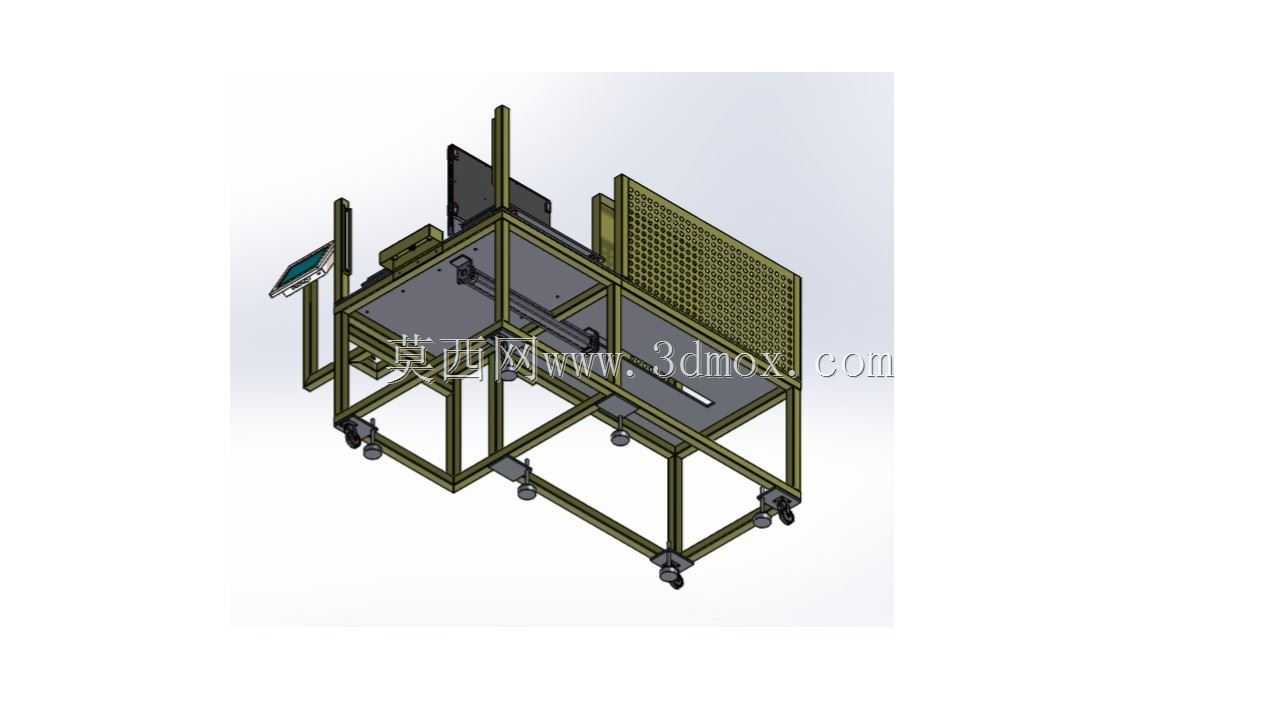

这款焊接作业工装机架，主要面向中小批量零部件焊接加工的车间作业场景，适配多工位流转的柔性生产需求，可在钣金件焊接、小型结构件组焊、电子元器件引脚焊接等工序中作为承载作业平台使用，解决传统固定焊接台无法随工序流转、工位适配性差的问题。设备整体采用铝型材拼接框架结构，底部配置带刹车功能的万向脚轮，既可以在车间内灵活推移切换作业位置，停靠作业时踩下刹车即可锁定机架位置，避免作业过程中机架移位影响焊接精度。框架上层预留了多块安装面板位，可根据不同焊接工序的需求，安装焊接电源控制模块、工件定位夹具、防护挡板等组件，侧面的网格状安装板可用于排布气路管线、电路接线端子，让作业区域的管线排布规整有序，避免管线杂乱缠绕影响作业操作，也降低焊接火花飞溅引燃管线的安全隐患。中部的作业台面采用平整耐磨的板材设计，可承托待焊接的工件，台面上预留的安装孔位可快速更换不同的定位治具，适配不同规格工件的装夹需求，台面旁侧的小型显示屏安装位，可搭载焊接参数显示终端，方便作业人员实时查看焊接电流、电压等参数，无需转身查看设备主机，提升作业操作的便捷性。设计过程中充分考虑焊接作业的操作人机工程，整体作业台面高度适配成年作业人员站立操作的舒适高度，框架四周预留的防护挡板安装位，可加装透明防护板阻挡焊接弧光与飞溅焊渣，保护周边作业人员不受弧光伤害。机架的整体外形尺寸控制在小型作业设备的合理边界内，推移时可顺利通过车间常规宽度的通道与门洞，不会占用过多的车间通行空间，框架底部的支撑脚在脚轮锁定后可辅助承重，避免长期重载作业导致脚轮变形，提升机架的整体承重稳定性。框架的型材连接采用标准角件连接结构，无需复杂焊接加工即可完成组装，后期如果需要调整机架尺寸、拓展安装位，可快速拆解型材重新拼接，适配不同的作业需求变化，降低工装改造成本。
