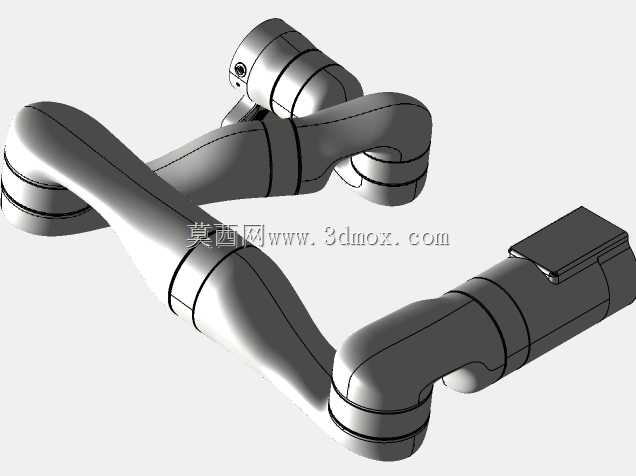

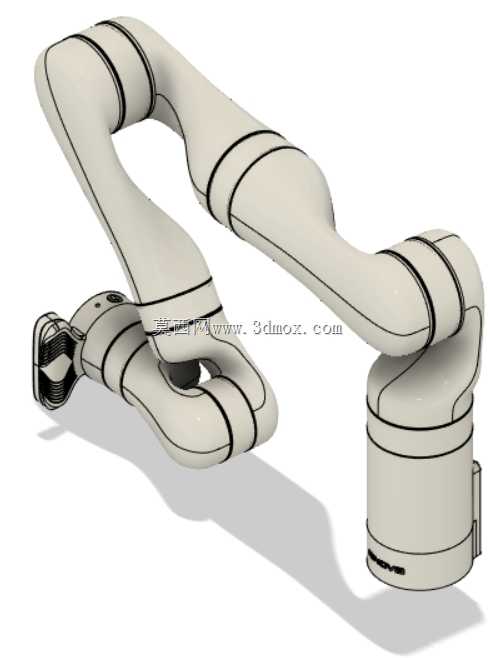

基诺瓦Gen3模块化协作机械臂结构设计

这款模块化协作机械臂面向柔性生产场景设计，可适配3C电子装配、实验室自动化操作、轻型物料分拣、医疗辅助操作、教育科研实训等多类应用场景，能够在狭小作业空间内完成高精度的重复操作任务，替代人工完成重复性高、精度要求严、存在一定操作风险的工位作业。机械臂采用多关节串联构型，整体为七自由度布局，相比传统六轴机械臂具备更高的运动冗余度，可在存在障碍物的作业环境中灵活调整姿态，绕过遮挡物到达目标作业点位，适配复杂工位的作业需求。各关节模块采用一体化集成设计，将驱动单元、传动结构、传感组件、通信模块整合在独立的关节壳体内，不同关节模块具备统一的机械安装接口与电气通信协议，可根据实际作业需求快速调整臂段组合方式，调整作业半径与负载能力，无需重新进行整体结构设计，大幅缩短设备部署与改造的周期。臂体外壳采用流线型一体化包覆设计，所有外露结构均做圆角钝化处理，无尖锐凸起与夹手缝隙，满足协作机器人的安全设计要求，可在无安全围栏的场景下与操作人员同场协同作业，降低产线部署的空间占用成本。机械臂底座采用标准化法兰安装界面，可适配桌面固定、立式安装、倒挂安装、倾斜角度安装等多种部署方式，安装边界预留充足的电气走线空间，避免线缆在关节运动过程中出现拉扯磨损。末端具备统一的工具快换接口，可快速适配夹爪、吸盘、焊枪、视觉传感器等不同末端执行器，满足不同作业任务的快速切换需求。关节内部采用高精度谐波传动结构，配合双编码器位置反馈设计，可实现毫米级的重复定位精度，在轻负载作业场景下保持稳定的动作一致性，臂体内部走线采用中空关节设计，所有动力与通信线缆均从关节中心穿过，避免外部走线带来的缠绕风险，同时提升臂体整体的防护等级，适配多粉尘、轻度油污的常规工业作业环境。整体结构在设计阶段做了充分的轻量化优化，在保证结构刚性满足负载要求的前提下，尽可能降低臂体自身重量，既降低了关节驱动的负载损耗，也让设备的搬运与部署更加便捷，同时运动过程中的惯量更低，动作响应速度更快，可适配高速拾放类的作业需求。
