龙门式三轴桁架物料搬运机械手结构

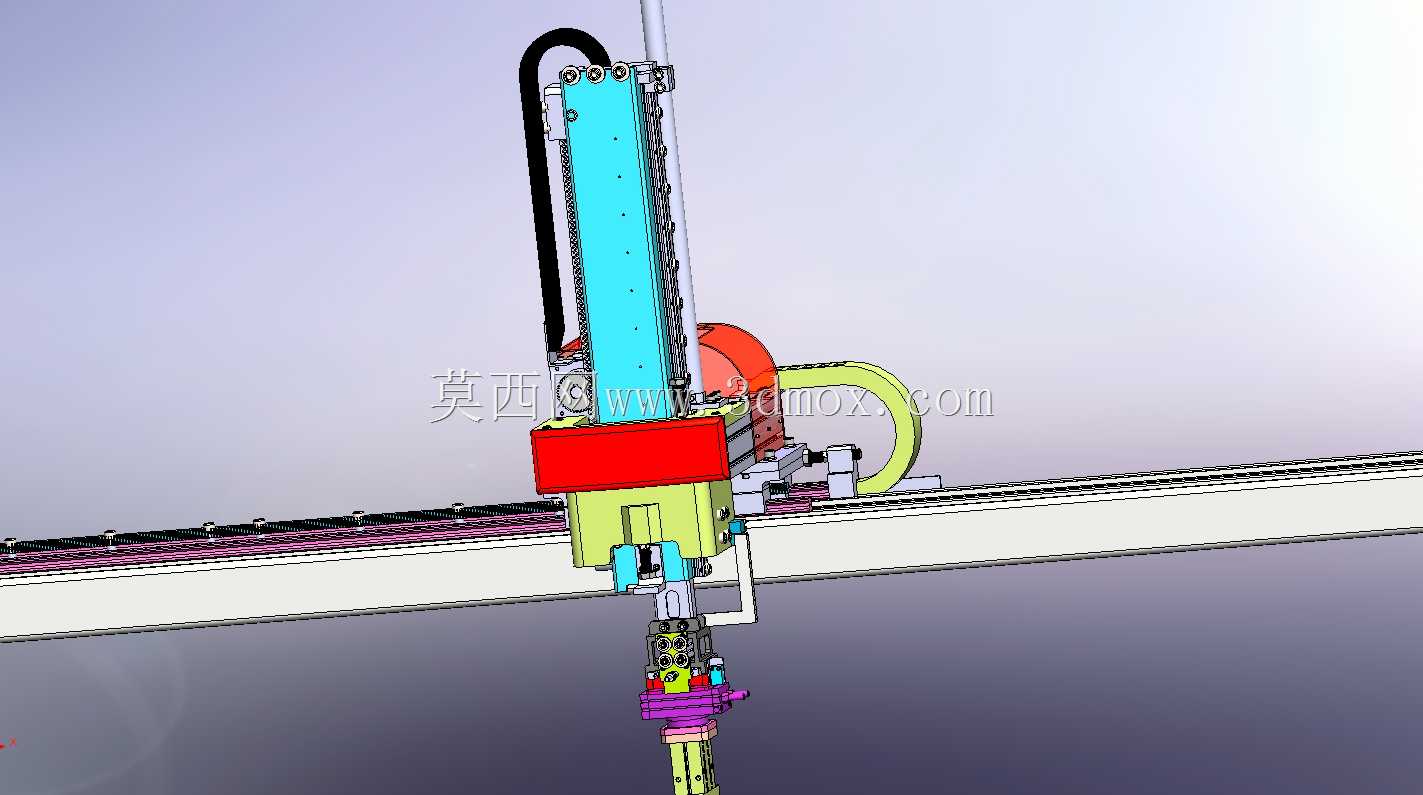

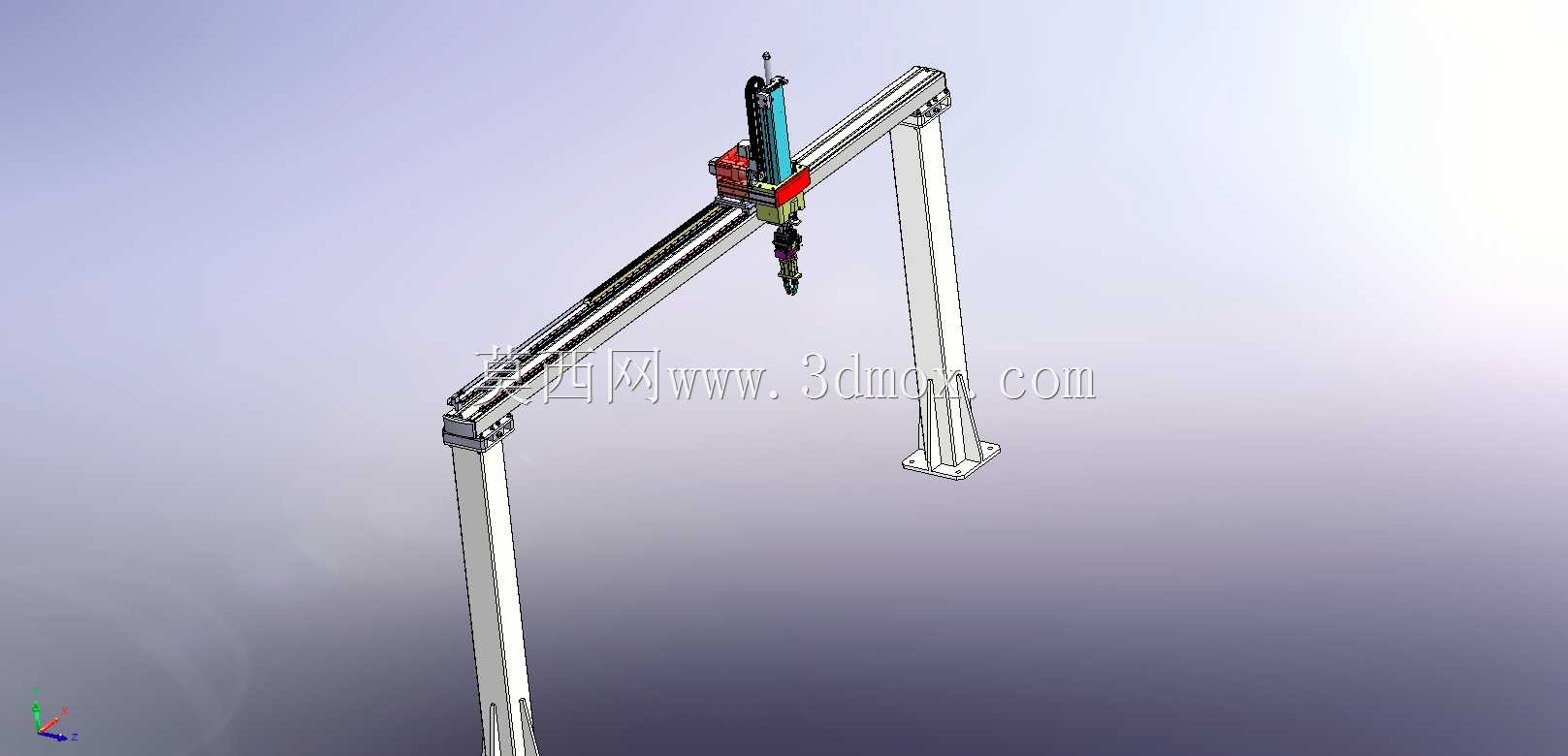

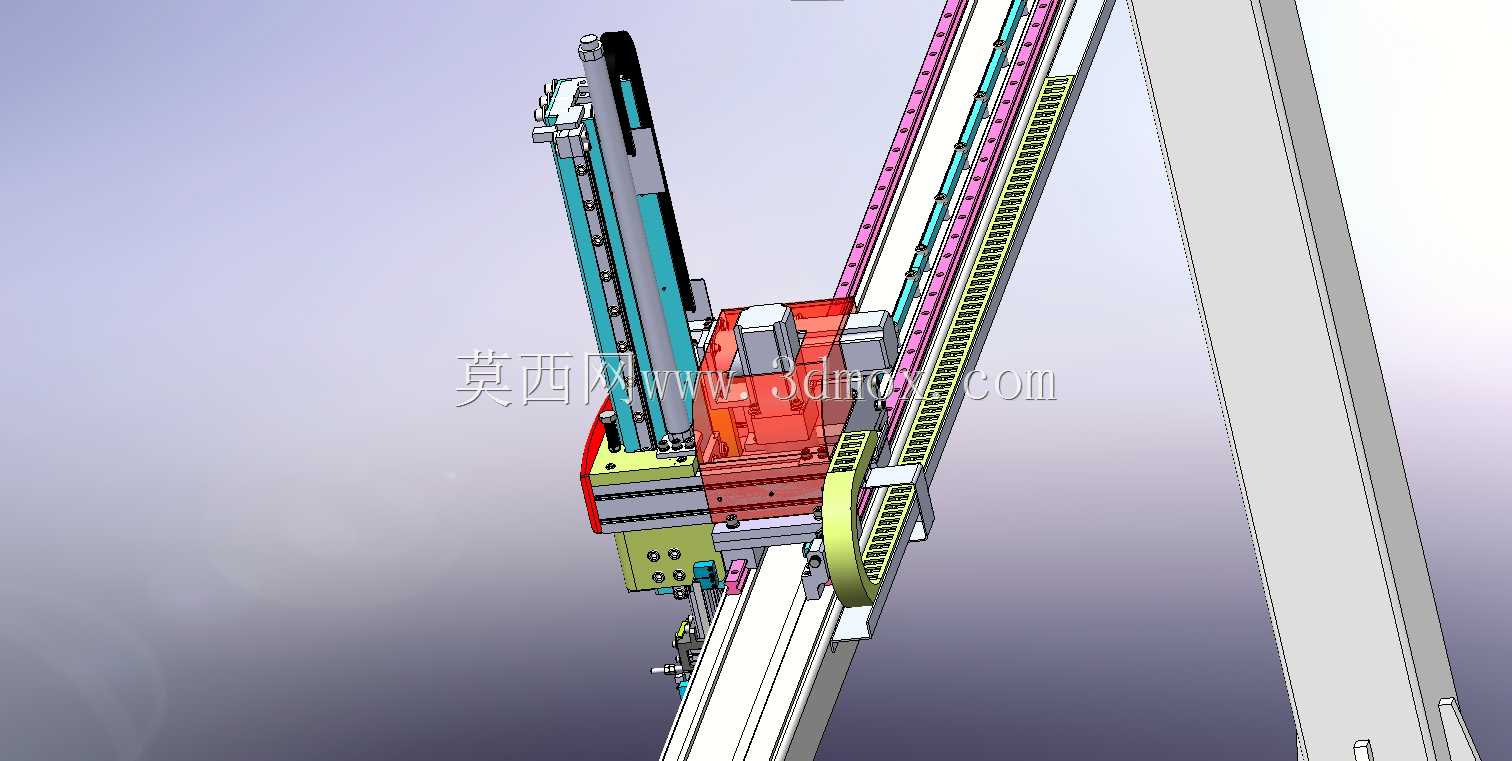

这款龙门式三轴桁架机械手，主要面向离散制造产线的长距离物料转运、机床加工工位上下料、仓储单元的成件货品码放场景，尤其适配跨工位的直线往复搬运需求，可覆盖单条产线多台加工设备的物料流转作业，替代人工完成重复性高、负载强度大、定位精度要求稳定的物料移载工作，能在冲压、机加工、注塑等生产环节中衔接不同工序，减少人工搬运带来的效率波动与操作风险。设备整体采用双立柱支撑的龙门跨架结构，横向主梁沿立柱顶部架设形成稳定的X向移动轨道，滑座搭载在主梁上可沿横向完成长距离直线移动，滑座上集成的垂直滑台可实现Z向的升降动作，滑台前端搭载的执行端可沿垂直于主梁的Y向完成伸缩调整，三个轴向的传动配合可覆盖立体空间内的矩形作业范围，能适配不同跨度的产线布局，作业覆盖范围可根据现场工位排布调整主梁长度与立柱间距，无需改动地面设备布局即可完成安装部署。设计阶段优先考虑结构的刚性与运行稳定性，立柱采用大截面型材搭配底部法兰安装结构，可直接通过膨胀螺栓固定在硬化地面上，安装时需保证两根立柱的顶面平面度误差控制在合理范围，避免主梁安装后出现倾斜导致的传动卡滞；主梁采用集成直线导轨的型材结构，传动部件内置在型材腔体内，可减少车间粉尘、切削液对传动副的侵蚀，降低日常维护频次。垂直滑台采用配重平衡设计，可抵消滑台自身与末端执行器的重量负载，降低Z向传动的负载压力，提升升降动作的平稳性，末端执行端预留标准安装接口，可根据搬运物料的类型更换气动夹爪、真空吸盘、电磁吸盘等不同取料部件，适配金属工件、塑料壳体、纸箱包装物等不同材质形态的物料抓取需求。三个轴向均采用直线导轨导向搭配同步带或齿轮齿条传动的结构，可根据负载大小与运行速度需求选择适配的传动方案，运行过程中定位精度可满足常规机加工上下料的重复定位要求，移动速度可根据产线节拍调整，能与产线的加工设备信号联动，实现取料、移载、放料的全流程自动化作业，无需人工干预即可完成多工位的物料循环转运，有效提升产线的自动化连续作业能力。安装过程中需预留足够的安全运行空间，横向主梁两端设置机械限位与软限位双重保护，避免滑座移动超出行程范围，垂直滑台的上下端也设置限位结构，防止升降超程引发的设备碰撞，整体结构的外轮廓边界可根据现场场地条件定制，立柱高度可适配不同高度的设备对接需求，主梁跨度可覆盖3到8米的常见产线跨距，能灵活适配不同规模的生产车间布局。
