英特尔RealsenseD435深度相机结构设计

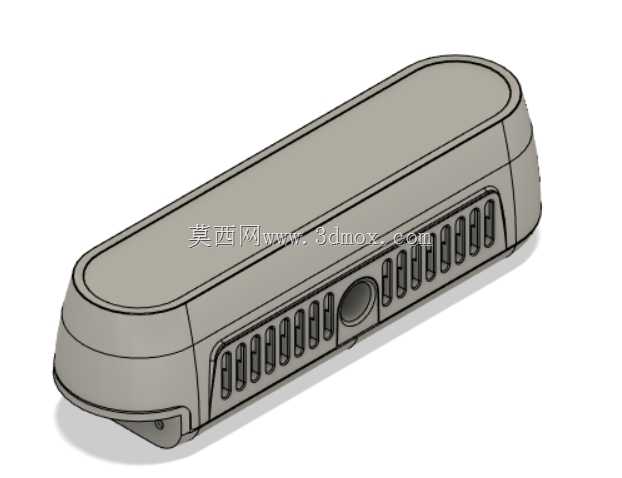

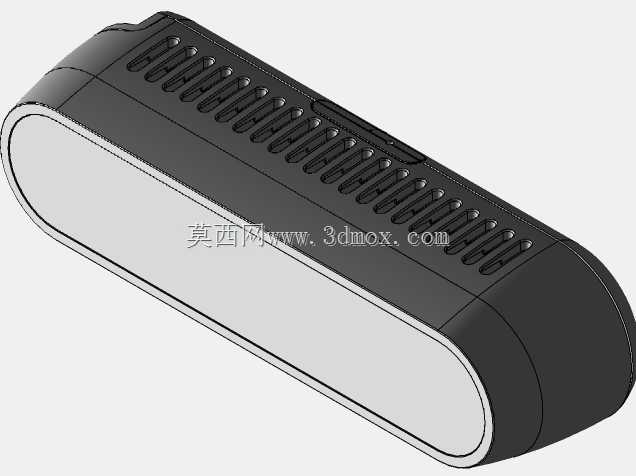

这款深度感知相机的结构设计，围绕机器人视觉感知、三维场景重建、人机交互等核心应用场景展开，可适配服务机器人导航避障、工业机械手抓取定位、AR/VR空间定位、三维扫描建模等多类实际使用需求，能够为各类智能设备提供实时的深度信息输出，帮助设备完成对周边环境的三维空间感知。从产品功能特性来看，该结构预留了多组光学元件的安装位，可同时容纳深度成像模组、RGB摄像模组以及对应的红外投射组件，侧面的格栅结构既能够满足设备长时间工作的散热需求，又可以阻挡大颗粒杂物进入设备内部，保护内部精密光学元件不受损坏。设备正面的圆形开孔为红外投射端的预留位置，周边的长条形开槽对应散热风道的进出位置，能够在设备紧凑的体积下实现高效的被动散热，避免长时间工作下积热影响光学元件的成像精度。在设计思路上，整体采用长条形圆角一体化壳体设计，外壳做了均匀的壁厚处理，既保证了壳体的结构强度，又尽可能控制了整体重量，方便在各类移动设备、小型机械臂末端进行搭载。壳体边缘全部做了圆角过渡处理，没有尖锐棱角，既能够避免安装使用过程中划伤操作人员，也可以降低设备磕碰时的应力集中，提升外壳的抗冲击能力。底部预留了标准的安装固定孔位，可兼容通用的相机支架、机械臂快换接口，无需额外定制转接件即可完成安装固定。从外形尺寸与安装边界来看，整体为扁长型结构，长度方向的尺寸适配多数小型机器人的头部安装空间，厚度方向控制在较薄的范围内，不会占用过多的安装纵深，安装孔位的间距符合常规视觉传感器的安装标准，安装时仅需要预留对应长宽的平面安装位，同时预留出侧面散热格栅的通风空间即可，不需要额外预留过大的操作间隙，能够适配各类紧凑的安装场景。壳体的拼接结构采用卡扣加少量固定螺丝的组合方式，既能够保证壳体拼接的紧密性，避免灰尘进入内部，又方便后期对内部元件进行检修维护，不需要完全破坏壳体结构即可完成内部组件的更换调试。
