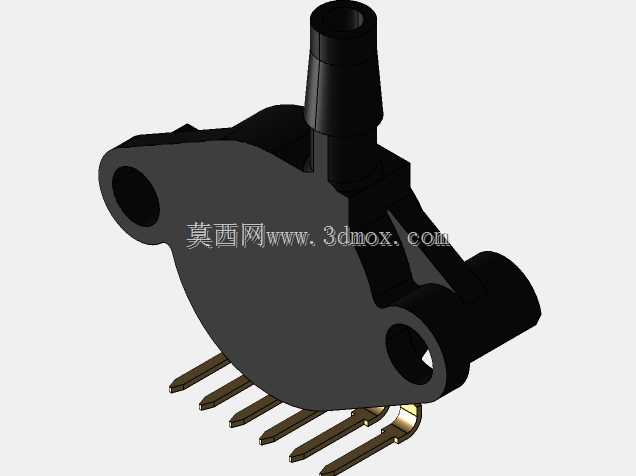

MPX5100GB压力传感元件结构设计

这款压力传感元件主要面向工业气动检测、消费电子气压监测、医疗呼吸设备气压采集、小型家电风压检测等场景，可实现对气体介质压力的精准信号转换，将被测气压值转化为可被电路采集的标准电信号，为设备的压力闭环控制、超限报警、工况监测提供核心数据支撑。在实际应用中，这类元件常被嵌入到气动控制系统的气路节点中，实时监测管路内的气压波动，也可用于小型真空设备的负压检测场景，适配非腐蚀性洁净气体的测量需求，在民用、工业类低压气路检测场景中有着较高的使用频次。从功能特性来看，该元件采用顶部轴向气嘴进气的结构设计，气嘴为标准小直径插管接口，可直接适配常规规格的柔性气动软管，无需额外转换接头即可完成气路连接，接口处做了阶梯限位结构，软管插入后可保证连接密封性，避免气压泄漏影响测量精度。元件本体采用高强度工程塑料注塑成型，外壳做了圆弧过渡处理，无尖锐棱角，既可以降低生产过程中的应力集中问题，也能避免安装过程中划伤操作人员或周边线路。元件底部采用直插式引脚设计，引脚为标准间距排布，可直接焊接在对应规格的PCB电路板上，引脚做了镀金抗氧化处理，可保证长期使用过程中的电连接稳定性，避免氧化导致的接触不良问题。从设计思路来看，该元件在结构布局上充分考虑了安装便捷性与使用可靠性，本体两侧对称设置了带通孔的安装耳，安装孔位的中心距经过精准核算，可适配常规的M2规格固定螺丝，安装时可通过螺丝将元件牢牢固定在设备基板或PCB板上，避免设备运行过程中的振动导致元件移位、引脚脱焊或气路脱落。安装耳与本体采用一体化成型结构，保证了安装位的结构强度，可承受一定的拧紧力矩而不会出现开裂问题。在外形尺寸与安装边界上，该元件整体结构紧凑，本体最大宽度适配小空间安装需求，顶部气嘴的伸出长度经过优化，既保证了软管插接的操作空间，也不会过多占用气路侧的安装空间；底部引脚的伸出长度满足波峰焊、手工焊的常规焊接要求，引脚排布间距符合通用电子元件的布线规范，不会出现与周边元件干涉的问题。元件的整体高度控制合理，安装后不会在PCB板上占用过多的垂直空间，适配紧凑型设备的内部堆叠设计需求。气嘴的进气方向与引脚排布方向垂直，可适配气路与电路板垂直布局的常见设备结构，减少气路弯折的需求，降低气路阻力对测量结果的影响。
