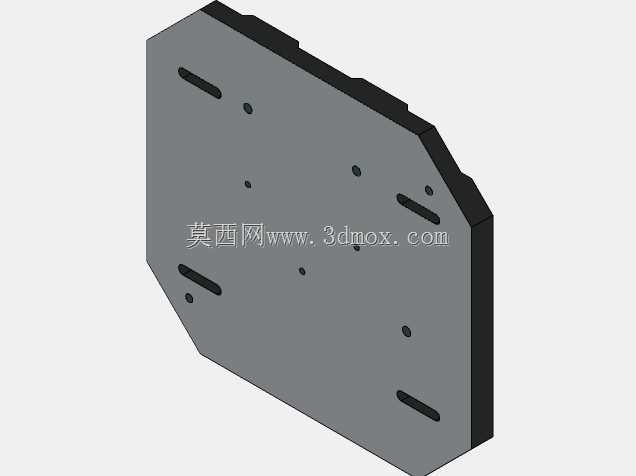

异形切边多孔位安装定位承载板结构

这款异形切边多孔位安装承载板，是工业自动化装配、工装夹具搭建场景中常用的基础承载构件，主要承担各类功能模组、执行元件的定位安装与载荷传递作用，在非标自动化生产线、小型检测设备台架、工装治具基体搭建场景中应用广泛，能够为安装在其表面的气动元件、检测传感器、小型导向组件提供稳定的安装基准与结构支撑。从设计思路来看，这款基板采用了非对称异形切边的外形轮廓，并非常规的整方正矩形结构，针对安装空间内的周边避让需求做了针对性的轮廓裁切，多个边角做了斜切与直边组合的裁切处理，能够在紧凑的设备内部空间中避开周边的走线槽、相邻安装构件、运动部件的活动行程，最大化利用有限的安装空间，避免安装后与周边部件产生结构干涉。板体上的孔位布局经过了多场景适配设计，包含多组不同孔径的圆形安装孔与长条形腰型孔，圆形孔主要用于固定位置的元件精准定位安装，能够保证安装元件的位置精度，避免装配后出现位置偏移；腰型孔则预留了一定的安装调节余量，方便装配过程中根据实际对位需求调整元件的安装位置，降低装配时的对位精度要求，提升现场装配的容错率，同时也能适配不同安装孔距的同类型元件，提升基板的通用适配能力。板体采用了等厚度的实心板式结构，具备足够的结构刚性，在承受常规的元件静载荷与小幅工作振动时不会产生明显的结构形变，能够长期保持安装基准的平面度，保证安装在其上的功能元件位置精度稳定。从安装边界来看，板体的整体轮廓尺寸适配小型台架类设备的内部安装空间，所有安装孔位的中心距都经过标准化排布，能够匹配常规工业铝型材框架的安装孔距标准，既可以直接固定在铝型材搭建的设备框架上，也可以作为上层治具的承载板固定在大型工作台面，板体的厚度经过载荷校核，在保证结构强度的前提下控制了整体重量，不会给安装基座带来额外的过重载荷，板体边缘做了倒角处理，避免装配过程中锐边划伤操作人员，也能减少应力集中导致的板体边角开裂风险，在长期使用过程中具备更好的结构稳定性。
