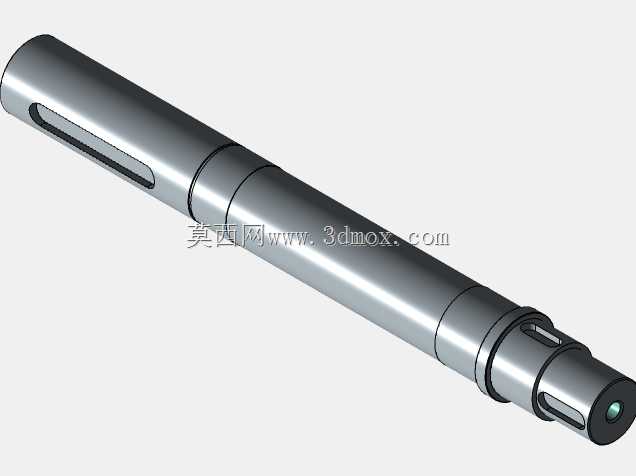

带键槽阶梯式传动长轴结构设计

这款阶梯式传动长轴是机械传动系统中的核心回转承载零件，主要应用于各类需要传递旋转扭矩、支撑回转部件的工业传动场景，常见于中小型机床的进给传动单元、轻工包装设备的动力输送段、通用输送线的动力辊组驱动端，也可适配部分小型减速机的输出端动力衔接，承担着将动力源输出的扭矩平稳传递至末端执行机构，同时支撑轴上安装的齿轮、带轮、轴承等回转零件，保证整套传动链路运转同轴度与稳定性的作用。从功能特性来看，该轴采用多段阶梯式结构设计，不同轴段的直径差异一方面用于实现轴上零件的轴向定位，方便轴承、传动轮等部件的装配限位，避免运转过程中零件发生轴向窜动；另一方面轴身开设的多处键槽，可通过平键连接实现轴与轴上零件的周向固定，确保扭矩传递过程中不会出现相对打滑，保证动力传输的可靠性。轴端的中心定位孔设计，可适配加工过程中的顶尖装夹定位，也能满足装配时与配套轴承端盖、定位顶丝的配合需求，提升轴系整体的装配精度。在设计思路上，该轴充分考虑了轴类零件的受力特性，针对不同轴段承受的扭矩、弯曲应力差异匹配对应的轴径，承受主要扭矩传递的轴段保留足够的直径余量以保证抗扭强度，安装轴承的轴段严格匹配标准轴承的内径公差带，保证轴承装配后的配合精度，键槽的开设位置避开轴段应力集中的阶梯过渡处，同时在轴径变化的位置设计微小的过渡圆角，降低应力集中带来的断裂风险，延长零件的疲劳使用寿命。从外形尺寸与安装边界来看，该轴为细长型回转结构，整体轴向长度适配常规中小型传动箱体的内部安装空间，各阶梯轴段的直径尺寸符合通用传动件的标准安装尺寸序列，无需额外定制非标配套零件即可完成装配，轴上键槽的宽度、深度均采用通用平键的标准尺寸规格，方便现场装配时直接选用标准平键完成连接，轴两端的安装轴径适配常用深沟球轴承的内径尺寸，可直接搭配标准轴承完成轴系的回转支撑，整体安装边界规整，不需要对配套安装位做特殊改造即可适配多数常规传动工位的安装需求，能够有效降低设备的装配与维护成本。
