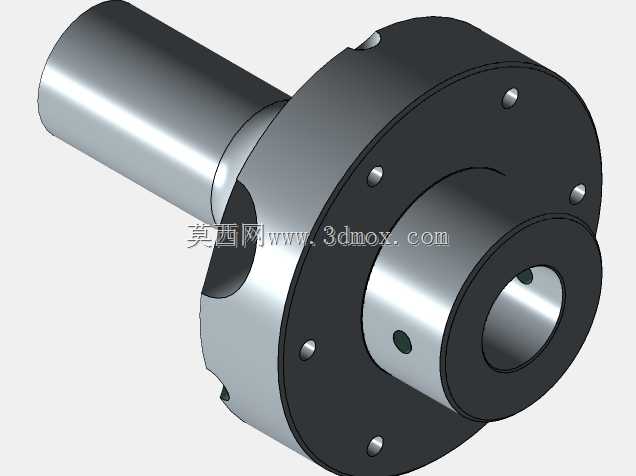

法兰式轴连接锁紧传动组件结构

该传动锁紧组件主要应用于各类需要实现同轴刚性轴连接、扭矩稳定传递的工业传动场景中，常见于自动化生产线动力传输单元、专用机床主轴进给机构、轻工包装设备动力接驳部位，可在中低速、中等负载的传动工况下完成两根不同直径轴段的刚性对接，同时兼具轴向位置锁紧、周向扭矩传递的双重功能，避免传动过程中轴段出现轴向窜动、周向打滑的问题，保障动力传输的同轴度与稳定性。从功能特性来看，组件采用法兰盘结合圆柱轴身的一体化结构设计，法兰端面上均匀分布多组内六角锁紧螺钉，可在对接配套轴件后通过螺钉压紧实现周向与轴向的双重固定，中心通孔为阶梯式设计，能够适配两种不同直径的输入输出轴段，轴孔侧壁预留的定位销孔可配合平键或圆柱销完成周向扭矩的传递，相比传统的套筒式联轴器，该组件的法兰结构可提供更大的锁紧接触面积，在频繁正反转的传动工况下也能保持稳定的连接刚性，不会出现连接松动导致的传动精度下降问题。在设计思路上，该组件优先保障同轴度装配精度，法兰端面与中心轴孔的垂直度公差控制在0.02mm以内，圆柱轴身的外圆与中心轴孔的同轴度公差控制在0.015mm区间，装配时可通过法兰端的止口结构与配套设备的安装基准面完成定位，大幅降低现场装配的调校难度；外露的锁紧螺钉均采用沉孔式设计，避免组件运转过程中螺钉突出部位剐蹭周边管线或防护结构，同时螺钉的分布位置经过动平衡校核，在额定转速范围内运转不会产生额外的离心振动。从安装边界来看，组件的圆柱轴段长度可适配安装面厚度在30mm至50mm区间的设备墙板，法兰盘外径为常规通用安装尺寸，可直接匹配市面上多数标准安装座的孔位，中心阶梯孔分别适配直径20mm与35mm的标准光轴，安装时仅需将对应轴段插入轴孔，装入定位销后依次对角拧紧法兰端的锁紧螺钉即可完成装配，无需额外加工定制连接配件，日常维护时仅需定期检查锁紧螺钉的预紧力，即可保障组件长期稳定运行，能够大幅降低轴系连接结构的装配与维护成本，适配多数通用工业传动场景的轴连接需求。
