角式法兰连接止回阀结构设计

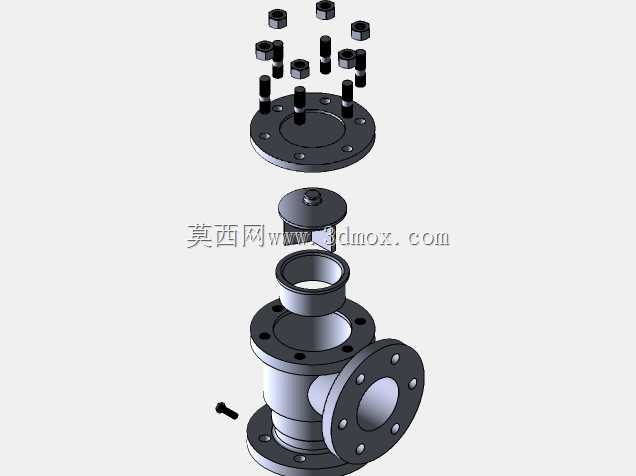

这款角式法兰连接止回阀，主要应用于工业给排水、暖通循环、化工介质输送、油气传输等管路系统中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的设备叶轮反转、管路水锤冲击、介质回流污染等问题，是管路系统中保障运行安全、稳定介质流向的核心控制部件。从功能特性来看，该止回阀依靠管路内介质自身的压力差实现自动启闭，无需额外配置驱动装置，当介质从阀体下部入口正向流入时，压力会顶开内部的阀瓣结构，介质可顺畅通过阀体侧部的出口流出；当介质出现反向流动趋势时，回流介质的压力会推动阀瓣紧密贴合在阀座密封面上，自动截断通路，阻止介质逆向流动，整体启闭动作响应灵敏，密封面贴合紧密，可有效降低倒流泄漏的风险。在设计思路上，这款产品采用角式三通阀体结构，区别于直通式止回阀的直线流道设计，角式结构可以适配管路90度转向的安装场景，减少管路中额外弯头配件的使用，降低管路整体的流阻损失与安装成本；阀体与端盖采用法兰连接形式，搭配多组螺栓紧固件实现均匀压紧密封，既保证了连接部位的承压强度，也方便后期拆解检修、清理阀腔内部杂质或更换密封易损件；顶部设置的独立阀盖结构，可在不拆解阀体主法兰的情况下完成内部阀瓣组件的检查与更换，大幅降低后期运维的工作量。从安装边界与尺寸适配来看，三个连接法兰均采用标准圆形法兰结构，法兰盘上均匀分布螺栓安装孔，可与同压力等级、同通径的标准法兰管路直接配对安装，无需额外加工转接件；阀体整体结构紧凑，角式布局的占用空间远小于直通阀加弯头的组合尺寸，可适配安装空间局促、管路需要转向的工况场景；所有外露紧固件均采用标准外六角螺栓，通用互换性强，现场安装维护时无需配备特殊工装即可完成拆装作业；阀体内腔流道采用圆弧过渡设计，尽可能减少介质流动过程中的涡流与阻力，降低介质输送过程中的能耗损失，同时也能减少介质中固体杂质在阀腔内的淤积，延长产品的整体使用寿命。
