工业撬装式管路减压集成装置

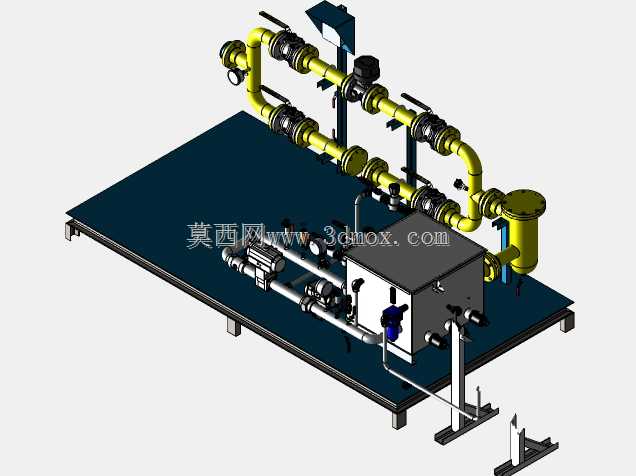

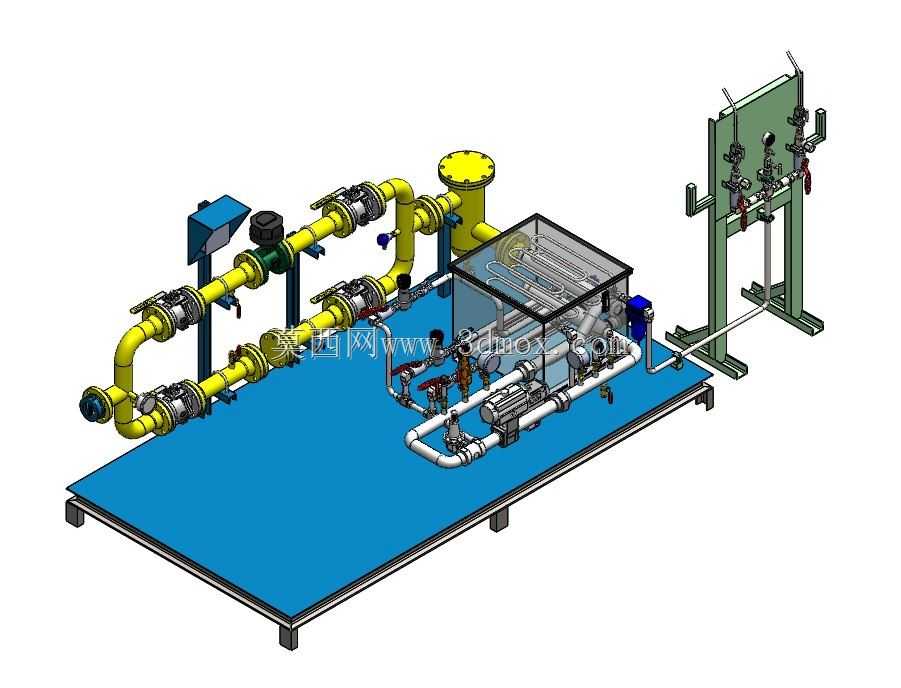

这套集成式减压装置主要面向工业流体输送场景，常见于化工生产车间、燃气输配站点、集中供气管网以及工业动力气源配套环节，核心作用是将上游输入的高压流体介质，通过多级调压稳压处理，输出压力稳定在工艺要求区间的低压介质，为下游生产设备、用气终端提供符合压力标准的流体供给，避免高压介质直接冲击下游管路与设备，消除超压运行带来的泄漏、爆管、设备损坏等安全隐患。整套装置采用撬装集成化设计思路，将所有功能部件整合在统一的钢制安装底座上，底座采用型钢焊接框架搭配防滑平板台面，底部预留标准地脚安装孔位，安装时无需现场零散拼接管路与阀件，仅需完成上游来管、下游输出管的对接以及控制线路的连接即可投入使用，大幅缩短现场施工周期，降低现场安装的管路错接、密封失效风险。装置的核心功能单元包含多级减压管路组，主路配置大通径调压阀组，可满足大流量工况下的连续调压需求，旁路配置小通径备用调压支路，在主路检修或小流量运行工况下可切换至旁路工作，保障介质供给不中断；管路上依次配置截断阀、过滤器、压力检测仪表、安全阀等部件，过滤器可拦截介质中的固体杂质，避免杂质卡涩调压阀密封面造成调压失效，压力检测部件可实时反馈进出口压力数值，安全阀在出口压力超限时自动起跳泄放，构成超压保护的最后一道防线。装置一侧独立设置立式控制支架，将手动操作阀门、压力显示仪表集中布置在符合人体操作高度的位置，日常巡检、压力调节、阀门启闭操作无需俯身或攀爬，操作维护便捷；透明防护外罩将精密调压部件与仪表接线区域封闭，既可以阻挡车间内的粉尘、飞溅杂物侵蚀内部精密部件，又可以透过透明罩直接观察内部部件的运行状态，无需频繁拆卸外罩即可完成日常巡检。设计过程中充分考虑管路的流体阻力优化，所有管路转弯处采用大曲率半径弯头，减少介质流动过程中的压损与湍流振动，管路连接采用法兰与卡套结合的方式，兼顾密封可靠性与部件拆卸维护的便利性；整体安装边界紧凑，底座长宽尺寸适配标准工业设备安装空间，立式支架高度控制在常规车间操作面合理区间，不会占用过多竖向空间，可直接布置在车间管廊下方、设备旁侧的预留空位，无需额外改造安装场地。
