冲击式水轮机转轮水斗式转子结构

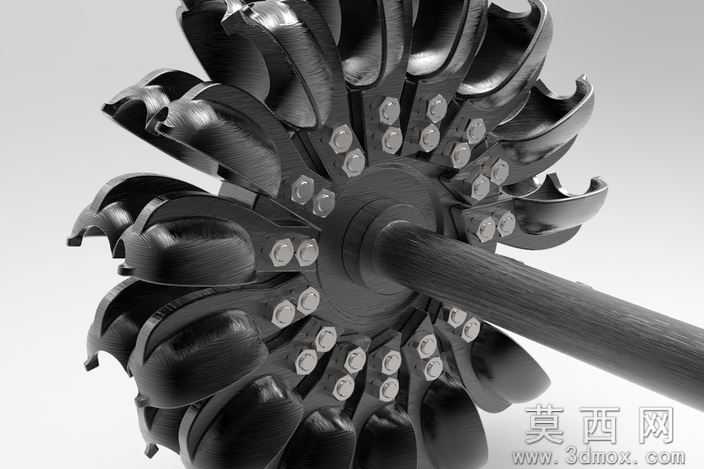

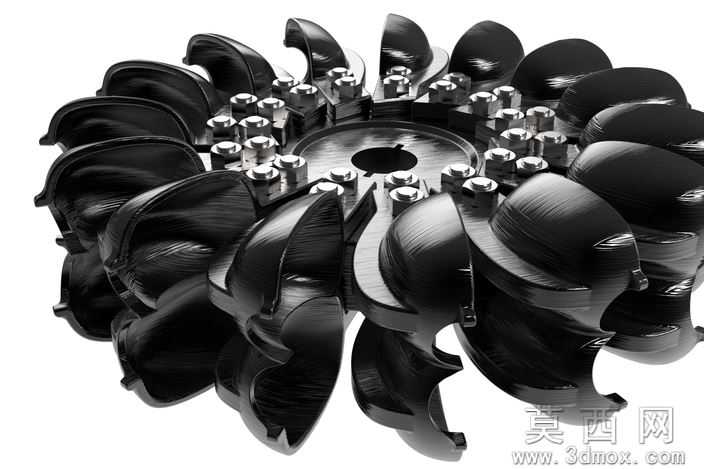

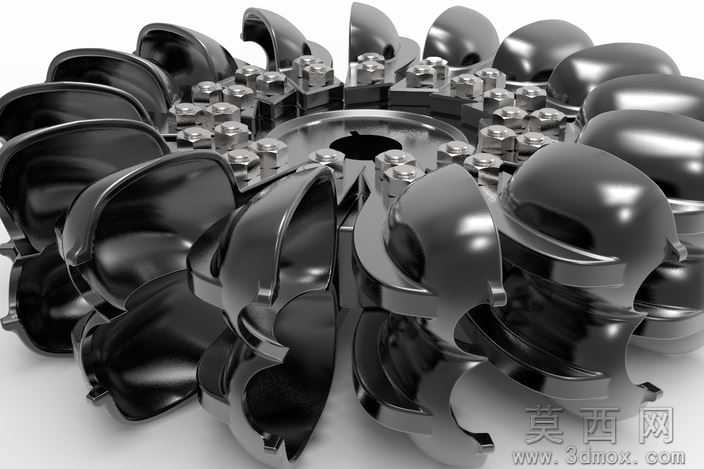

本模型为冲击式水轮机核心转轮部件，建模阶段采用参数化特征建模思路，先以旋转凸台指令完成轮毂基体的轮廓构建，依据水斗的周向均布特性，先完成单个水斗的曲面造型，通过投影曲线勾勒水斗内凹受水面的流线轮廓，采用边界混合、曲面加厚指令完成单个水斗的实体化，再通过圆周阵列指令完成全部水斗的均布排布，最后通过螺栓紧固件的标准件调用，完成水斗与轮毂连接部位的装配约束，所有特征保留完整建模历史，可直接编辑参数调整水斗数量、轮毂直径、水斗曲率等核心尺寸。参数设计层面严格匹配中小型冲击式水轮机的适用工况，适配水头范围100米至1800米、单机组出力覆盖1000千瓦至5000千瓦的小水电应用场景，模型整体重量控制在92公斤左右，水斗的进水边倾角、出水边折角均经过水力性能优化，可有效降低水流冲击的能量损失，连接螺栓的规格、排布间距均符合紧固件设计规范，满足高速旋转下的结构强度要求。渲染材质环节采用金属质感材质赋值，轮毂与水斗主体赋予抛光不锈钢材质，调整反射粗糙度模拟金属机加工后的亮面质感，连接螺栓赋予镀锌碳钢材质，添加细微的螺纹纹理与表面氧化细节，场景采用三点布光方案，主光从斜上方打亮水斗内凹曲面，辅光补全暗部细节，轮廓光勾勒转轮整体边缘，最终呈现出接近真实工业产品的金属光泽与结构层次感。结构原理上该转轮为冲击式水轮机的核心做功部件，高压水流通过喷嘴形成高速射流冲击水斗凹面，将水流的动能转化为转轮旋转的机械能，进而带动发电机完成发电，周向均布的水斗可保证转轮连续受水冲击，运行平稳无卡顿，分体式水斗通过螺栓与轮毂连接的结构，便于后期单个水斗磨损后的更换维护，降低设备运维成本。软件兼容层面模型提供STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接进行装配干涉检查、工程图导出、有限元分析等后续操作，无特征丢失、破面等问题，无需额外修复即可使用。研发教学应用层面，该模型可作为水力机械专业的教学演示案例，帮助学生理解冲击式水轮机的结构组成与做功原理，也可作为中小型水电设备研发的参考模型，设计人员可在此基础上调整参数完成定制化产品开发，同时也可用于机械制图课程的测绘练习素材，帮助学习者掌握复杂曲面零件的建模思路与装配方法。
