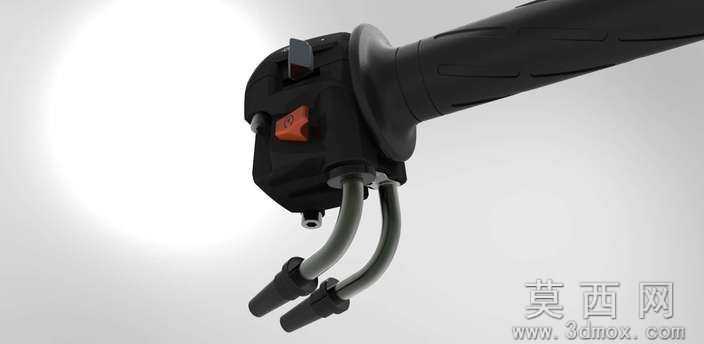

摩托车右侧油门手柄总成三维模型

本模型为摩托车右侧集成式油门手柄总成，建模阶段参考铃木1000gsxr K2车型的原厂手把结构进行1:1比例复刻，首先通过逆向测绘获取握把曲面、开关基座的轮廓点云数据，在三维建模软件中先构建握把的基础圆柱基体，通过放样、曲面裁剪命令还原握把表面的防滑纹理凹槽，再对开关基座进行多实体建模，依次划分灯光控制按键、启动开关、熄火开关的安装腔体，预留内部线束的走线通道，所有按键的活动间隙按照实车0.3mm的装配公差进行参数设定，保证各部件的装配干涉量控制在合理范围内。参数设计层面，握把总长度设定为125mm，基座最大直径为48mm，红色熄火按键的按压行程设置为2.5mm，灯光拨杆的旋转角度预留0-45°的调节区间，油门转把的旋转行程匹配实车0-30°的油门开度范围，所有安装卡扣的厚度统一设置为2mm，满足塑料件的注塑成型壁厚要求。渲染材质部分，握把主体采用哑光黑色软胶材质，设置30%的粗糙度模拟橡胶握把的磨砂触感，开关基座采用哑光黑色硬塑料材质，表面添加细微的晒纹纹理提升真实感，红色功能按键采用亮面红色ABS材质，设置10%的反射率模拟原厂按键的亮面质感，金属插接头部分采用镀锌金属材质，添加轻微的做旧划痕效果还原实车使用的质感。结构原理上，该总成集成了油门控制、发动机熄火、灯光调节、启动开关四大功能模块，油门转把通过内部的扭簧实现自动回位，转动转把时会带动内部的霍尔传感器或者拉索结构实现节气门开度调节，各功能按键通过底部的触点与内部PCB板连接，按下按键时实现对应电路的通断，基座尾部的三个插接头用于连接车辆主线束，实现控制信号的传输。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、CATIA、ProE等主流三维设计软件，不同格式均保留完整的装配体结构，导入后可直接进行编辑、装配干涉检查或者工程图导出，STL格式可直接用于3D打印制作手板样件。研发教学应用层面，该模型可用于摩托车电控系统的教学演示，帮助学员理解摩托车手把控制模块的集成化设计思路，也可作为摩托车改装配件研发的参考模型，用于定制化手把的开发设计，同时也可作为曲面建模、多实体装配建模的教学案例，帮助机械设计学习者掌握复杂曲面零件、带活动机构装配体的建模方法。
