QFN14封装贴片集成芯片三维结构

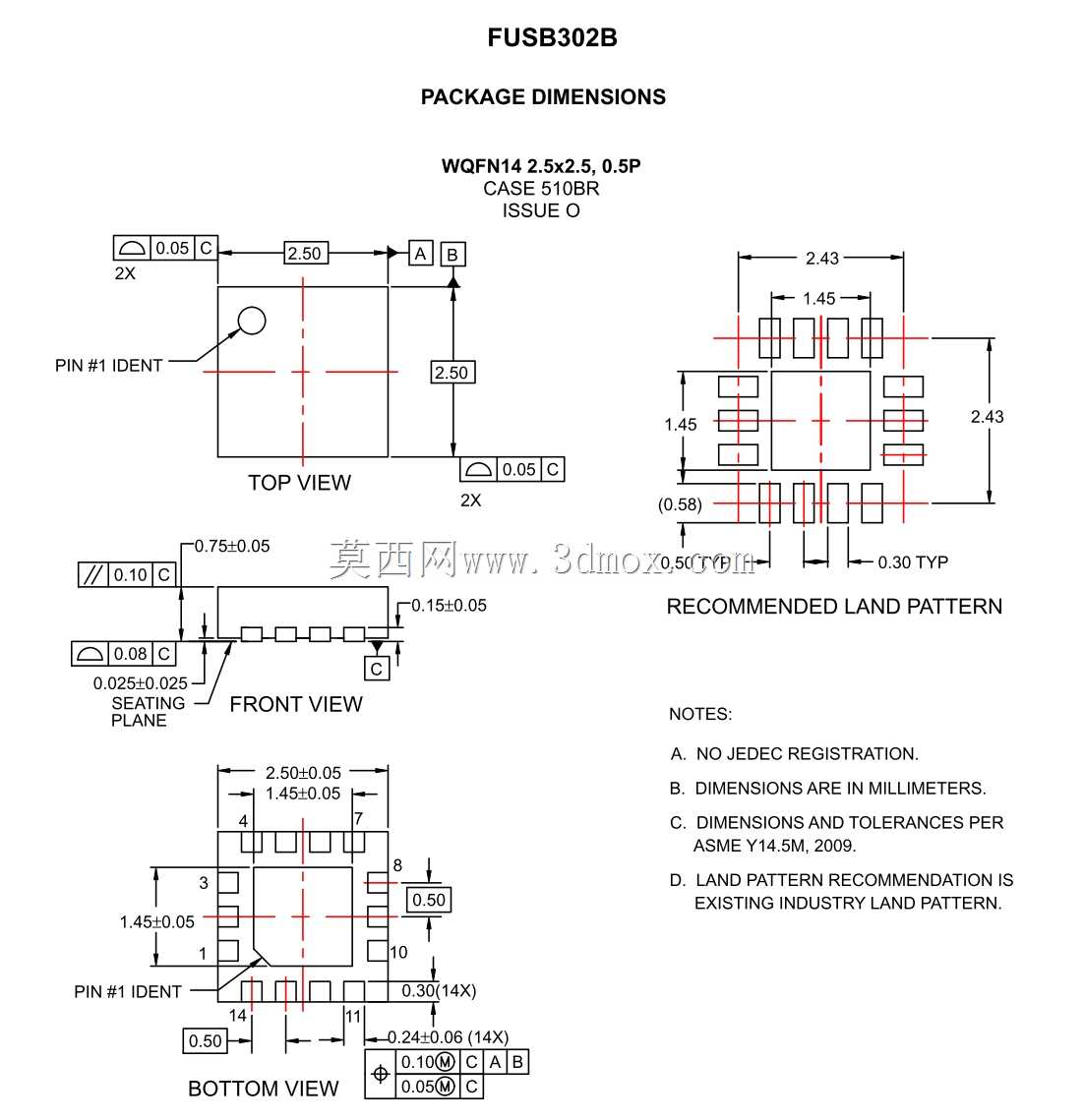

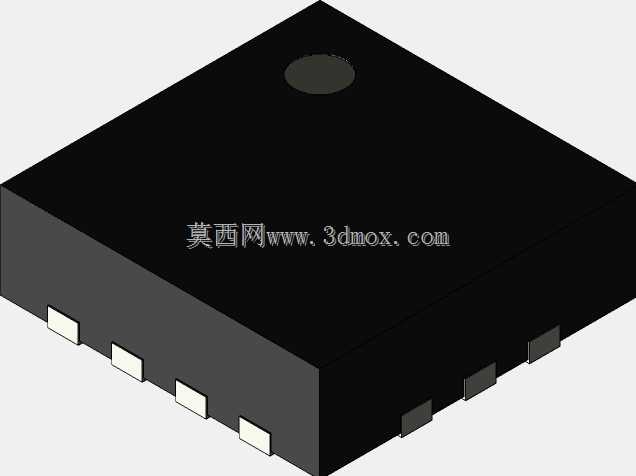

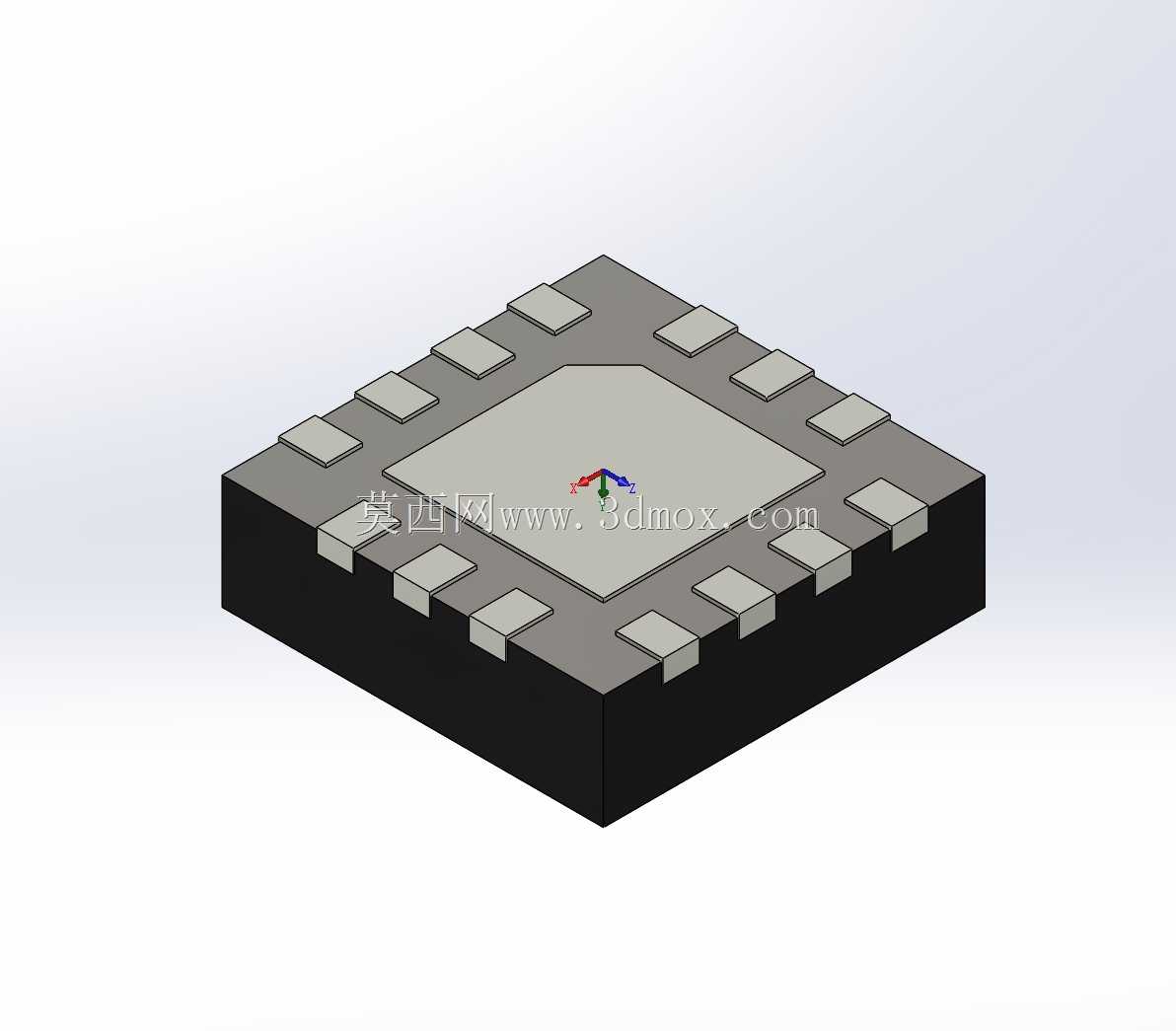

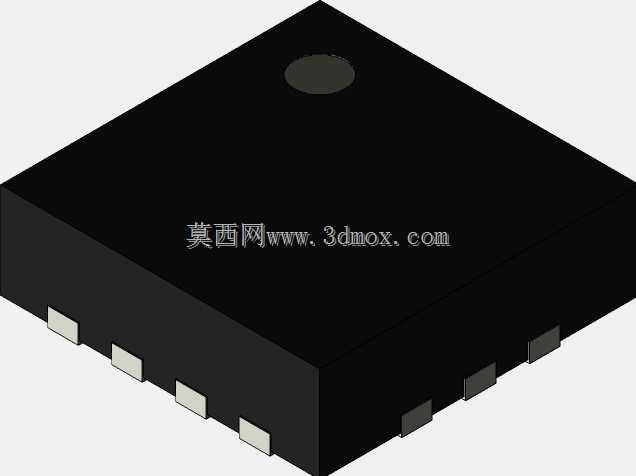

这款QFN14封装的贴片集成芯片结构，是面向高密度电子装联场景设计的半导体封装载体，广泛应用于消费电子、工业控制、便携智能设备的电路板集成环节，承担着小型化电路系统里信号转接、电源管理、接口协议转换等核心功能，是当下紧凑型电子设备实现轻薄化设计不可或缺的基础元器件。在实际电路应用中，这类方形扁平无引脚封装的芯片，能够在极小的板面占用空间内完成14个信号通路的电气连接，相比传统的引脚外露封装，它的贴装高度更低，引脚寄生参数更小，高频信号传输过程中的信号损耗与串扰问题能得到有效抑制，尤其适合高速信号传输的便携数码产品、可穿戴设备以及高密度工控采集板卡使用。从设计思路来看，这款封装结构严格遵循QFN封装的行业通用规范，主体采用黑色环氧塑封材质作为芯片核心的保护壳体，顶面设置的圆形标记点是封装生产与SMT贴装环节的定位识别标识，能够帮助贴装设备快速识别芯片方向，避免贴装反向导致的电路功能失效。封装四周均匀分布的14个侧面焊盘与底部外露散热焊盘形成完整的电气与散热连接通路，侧面焊盘对应芯片内部的引线键合触点，在回流焊过程中与PCB板上的对应焊盘形成可靠的锡铅合金连接，既保证电气信号的稳定导通，也能将芯片工作时产生的热量通过焊盘快速传导至PCB板面的散热铜箔上，降低芯片核心的工作结温，提升长期工作的稳定性。在外形尺寸与安装边界上，这款封装整体为2.5mm×2.5mm的正方形结构，封装本体厚度控制在常规QFN封装的标准范围内，四周焊盘的外伸尺寸、相邻焊盘的间距都严格匹配通用SMT贴装的工艺要求，设计时预留了足够的焊盘爬锡空间，避免回流焊过程中出现连锡、虚焊等工艺缺陷。同时封装底部的中心散热焊盘尺寸经过优化，既保证足够的散热接触面积，也不会因为焊盘过大导致贴装时芯片出现漂移偏移，能够适配绝大多数常规厚度的PCB板装联要求，在自动化SMT产线中可以直接适配通用的吸嘴取料、视觉对位流程，不需要额外定制专用的贴装治具，能够有效降低批量生产的工艺适配成本。
