直列四缸内燃机曲轴高精度结构设计

曲轴作为内燃机动力输出的核心传动部件，是将活塞往复直线运动转化为旋转扭矩的关键载体，广泛适配乘用车、商用车、小型工程机械、农用动力机械的四冲程内燃机组，在整机动力传递链路中承担着承接燃烧爆发力、输出可用旋转动力、驱动配气机构与附属辅件的核心作用，其结构设计合理性直接决定内燃机的运转平顺性、动力输出效率与整机服役寿命。

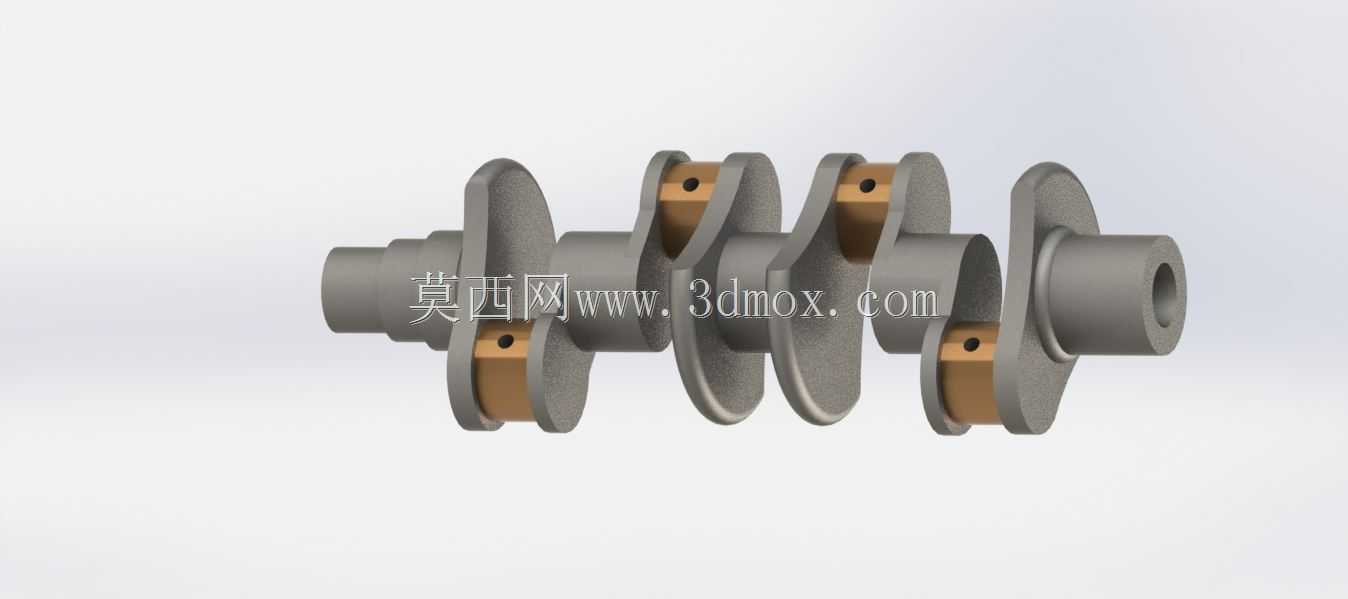

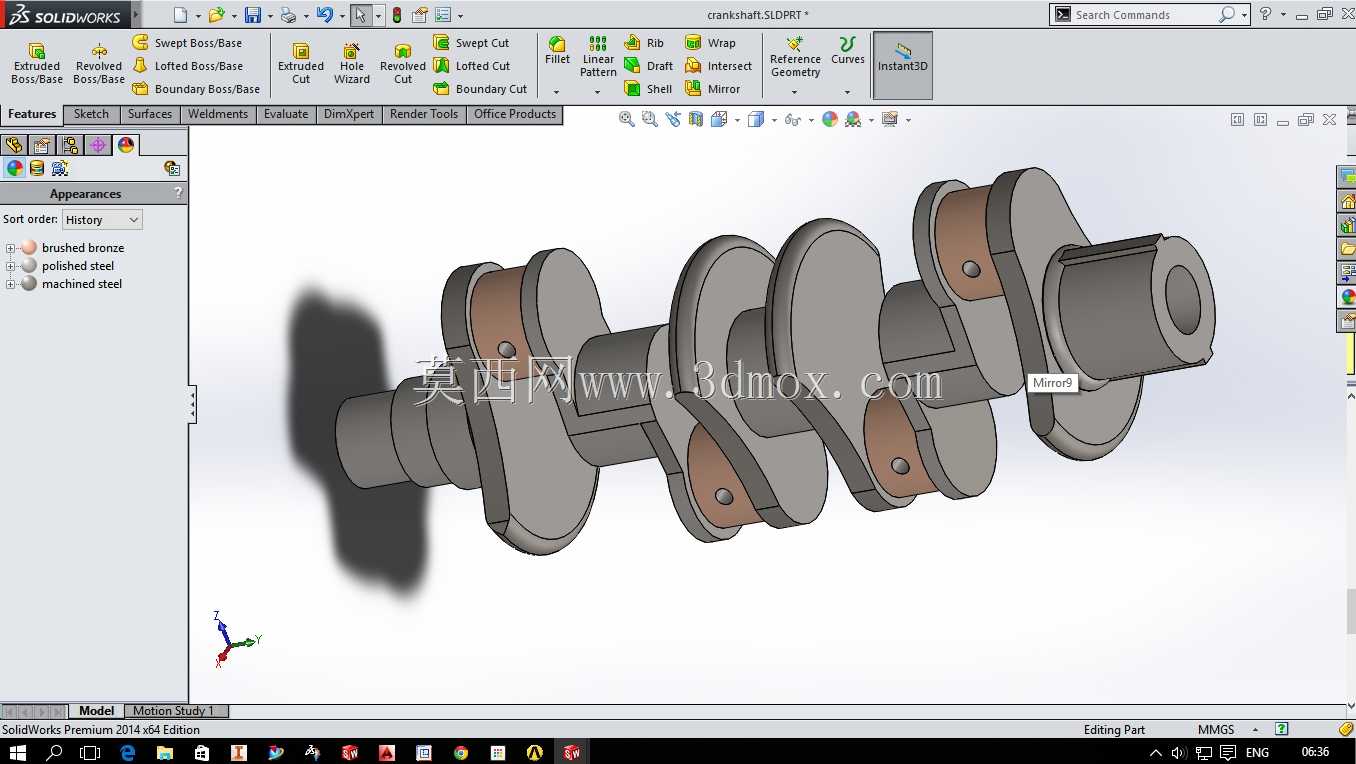

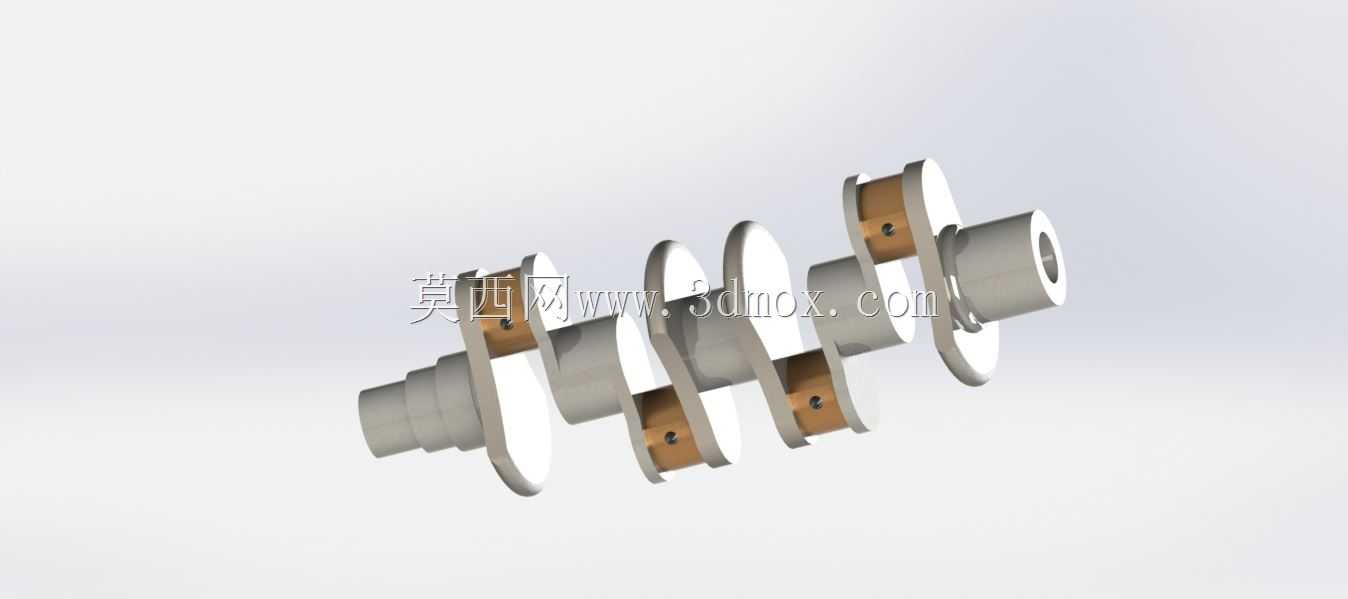

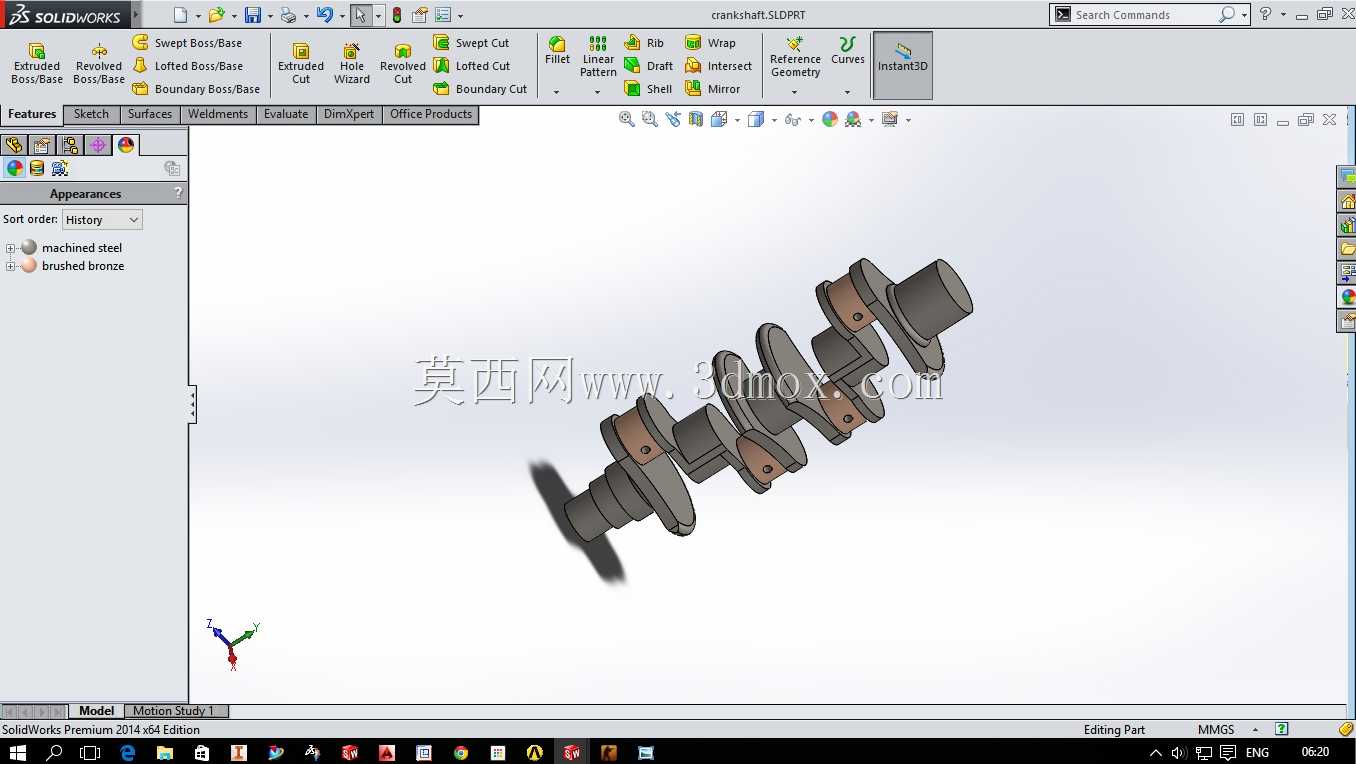

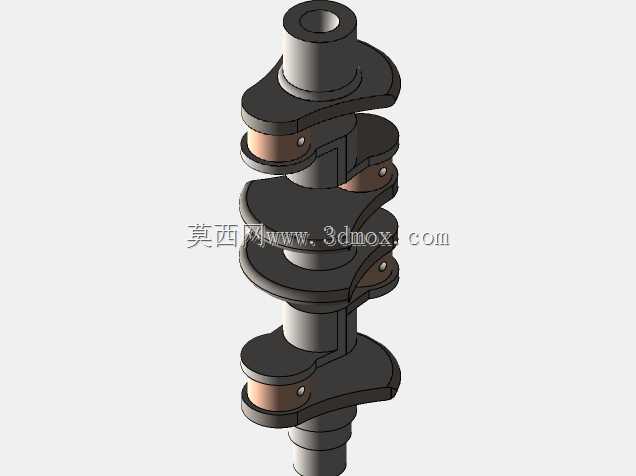

这款曲轴采用直列四缸全支撑结构设计，整体沿主轴颈轴线对称排布，共设置五道主轴颈用于与缸体主轴承座配合安装，四道曲柄销对应连接四组连杆组件，相邻曲柄销呈180度相位排布，可实现四缸机组的做功顺序均匀错开，将活塞往复运动产生的交变冲击力均匀分散到各支撑点位，有效降低运转过程中的振动幅值与轴承载荷峰值。设计阶段针对曲柄臂结构做了优化过渡处理，在主轴颈与曲柄销的连接位置采用大圆角平滑过渡，避免应力集中引发的疲劳断裂问题，同时在曲柄臂对应位置设计有平衡块结构，可抵消曲柄销与连杆组件旋转产生的离心力、活塞往复运动产生的一阶二阶往复惯性力，让曲轴在额定转速区间内保持动平衡状态，减少整机运转的抖动与噪声。

从安装边界来看，曲轴前端设置有油封轴颈、正时驱动安装位与皮带轮连接法兰，可用于安装正时齿轮、减振皮带轮，驱动配气凸轮轴、水泵、发电机等附属部件；后端设置有飞轮连接法兰与油封配合轴颈，用于连接飞轮组件输出动力，同时与后油封配合实现曲轴箱的密封。各主轴颈与曲柄销表面均设计有高精度的配合圆柱面，表面粗糙度与形位公差满足滑动轴承的配合要求，轴颈内部设计有贯通的润滑油道，可将主油道输送来的压力润滑油引导至各连杆轴承与主轴承位置，在轴颈与轴瓦之间形成稳定油膜，降低运转过程中的摩擦磨损。

在实际应用场景中，这款曲轴适配1.5L-2.0L排量的自然吸气或小排量增压内燃机组，可满足民用乘用车日常通勤、小型农用机械田间作业、小型工程设备动力输出的使用需求，其结构强度经过交变载荷仿真校核，可承受内燃机爆发冲程产生的瞬时冲击载荷，平衡块的配重设计经过动平衡调校，能让曲轴在宽转速区间内保持平稳运转，避免因不平衡量过大引发的轴承偏磨、缸体振动等问题。设计过程中充分考虑了加工工艺性，各轴颈的同轴度、圆柱度公差设定符合常规磨削加工的工艺能力，圆角滚压工艺的预留空间可进一步提升曲轴的疲劳强度，润滑油道的走向设计避免了直角转折，可减少润滑油流动阻力，保证各润滑点位的油压稳定，为内燃机长期稳定运转提供可靠的结构支撑。
