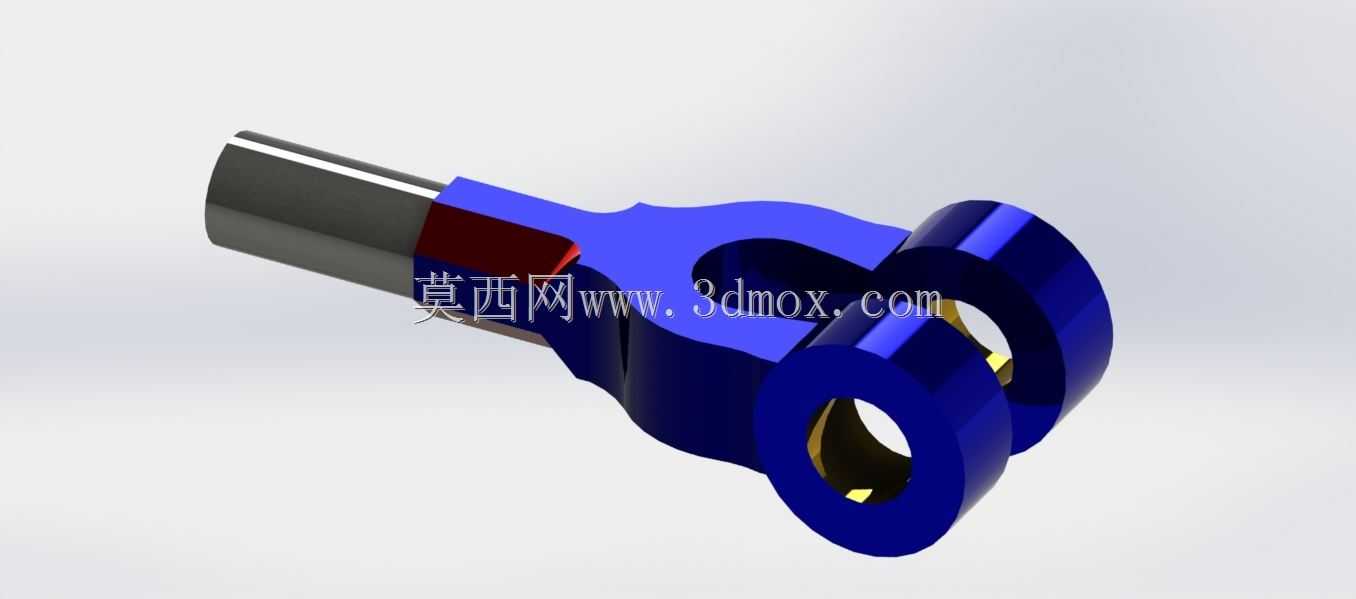

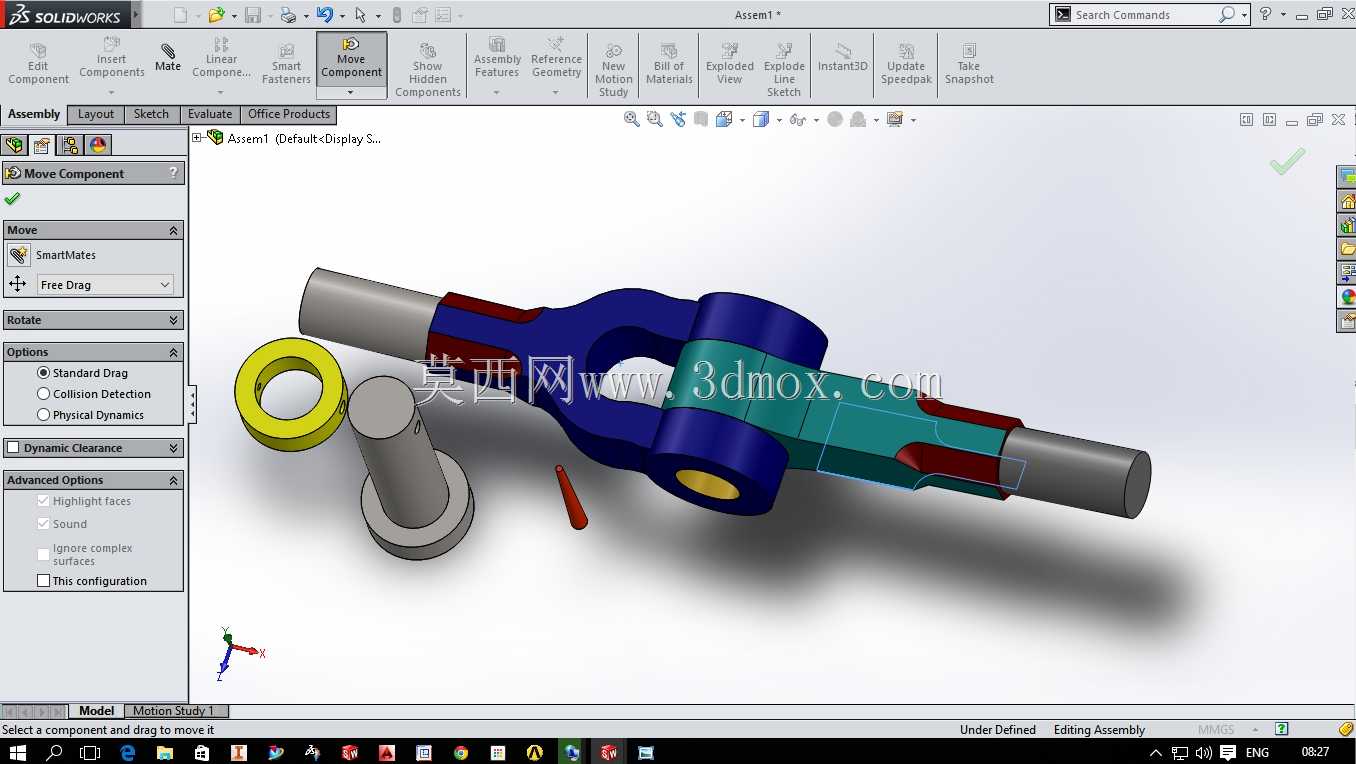

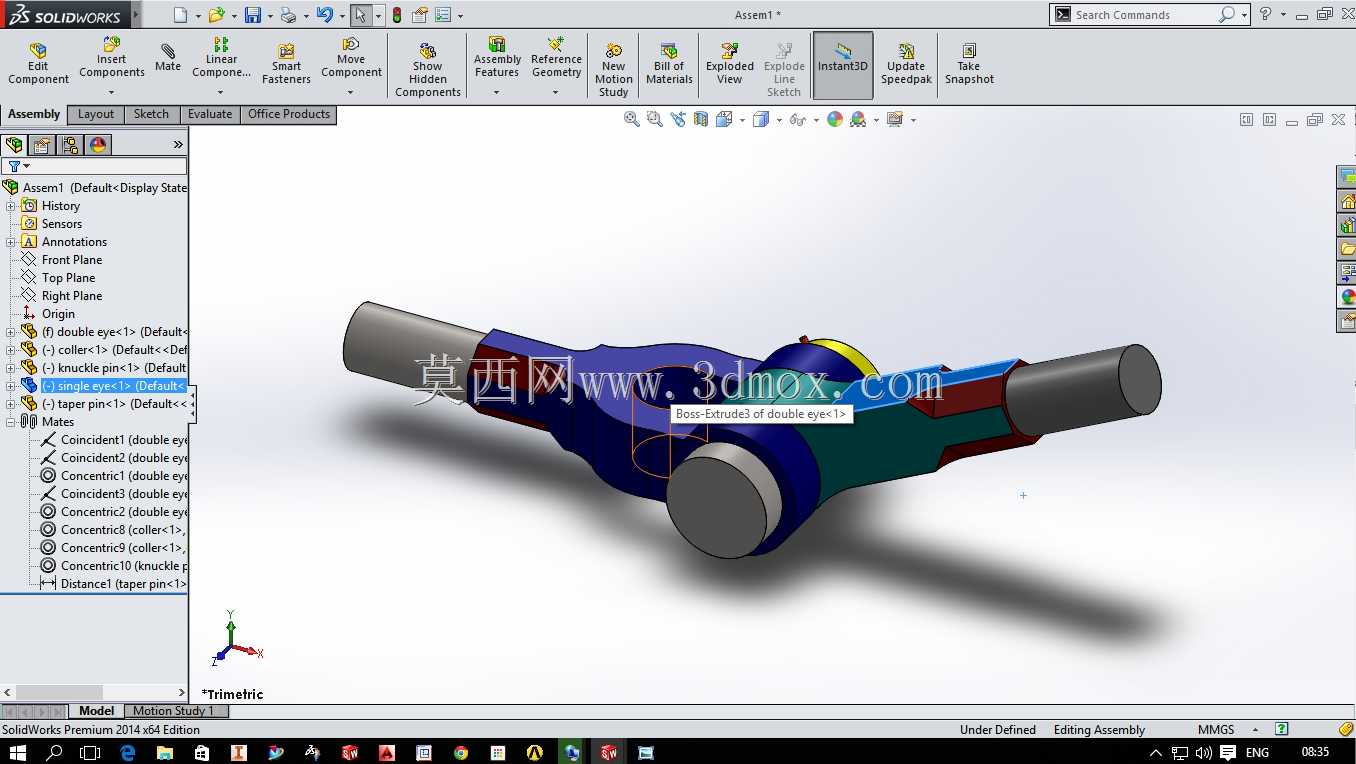

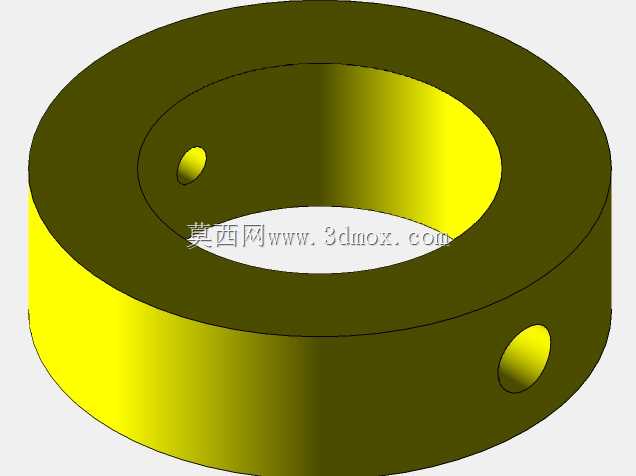

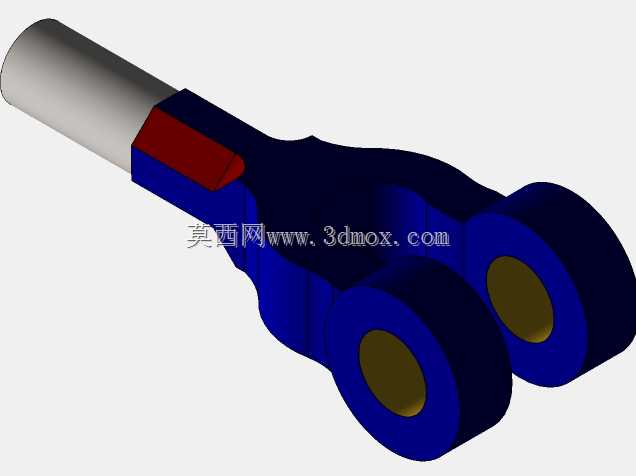

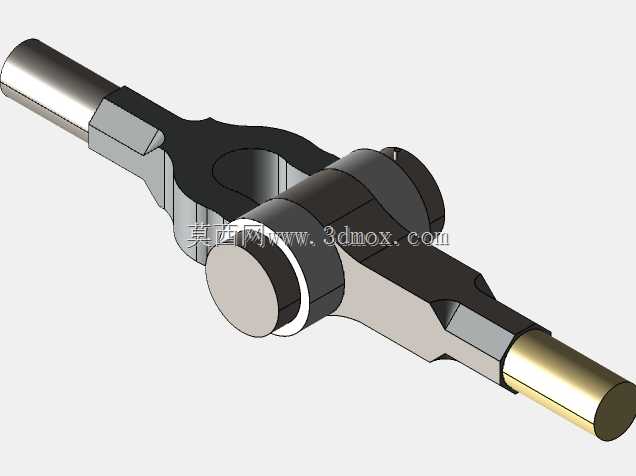

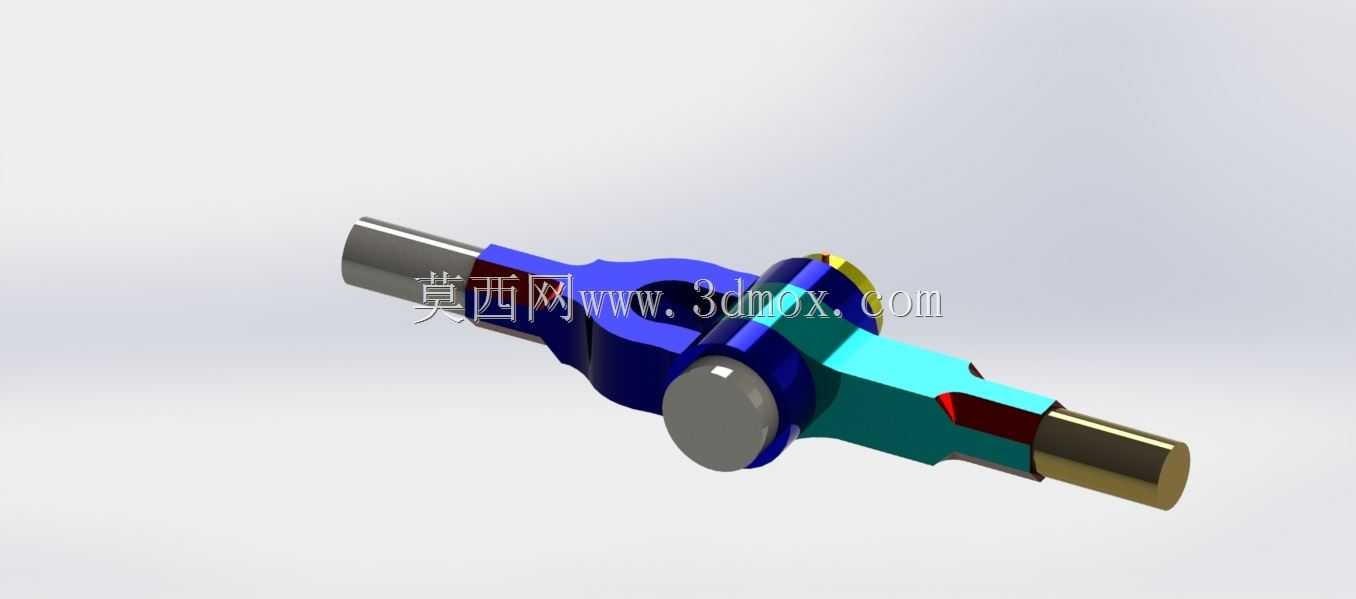

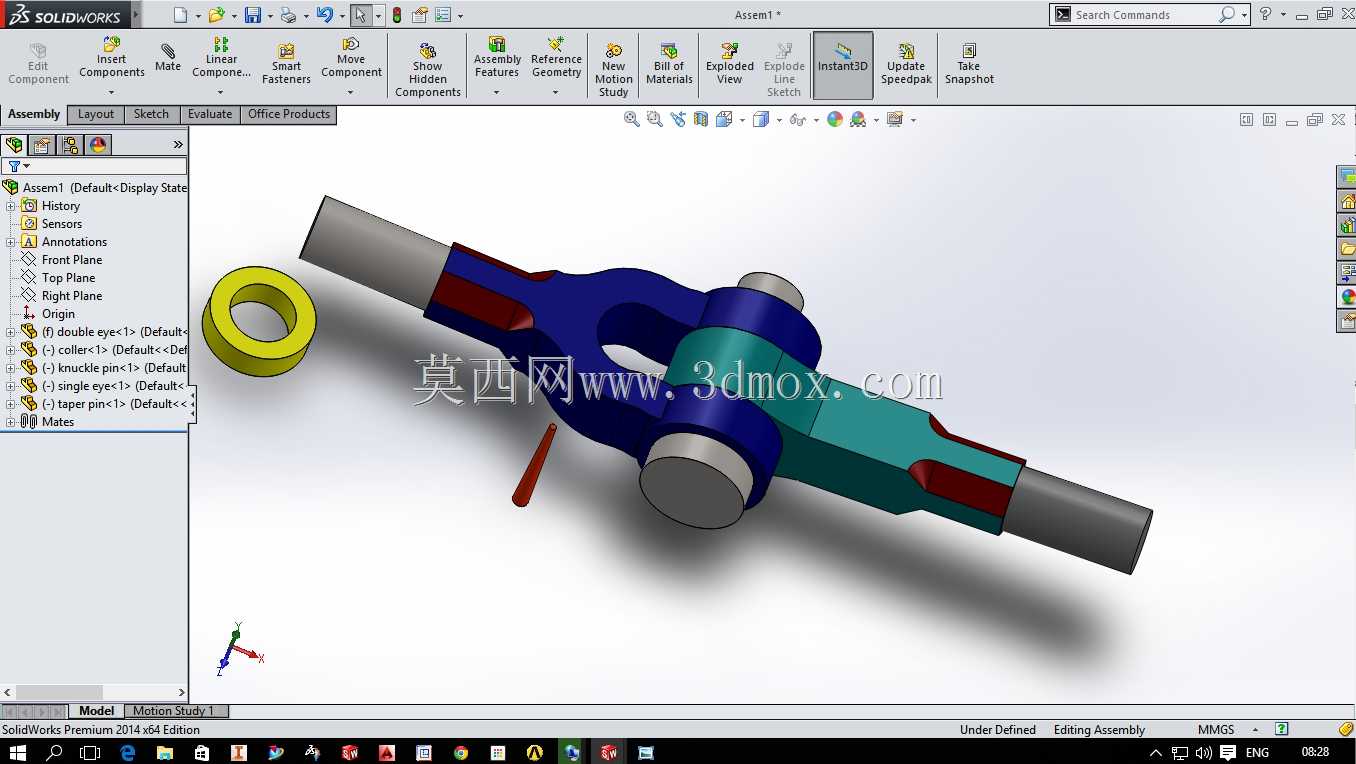

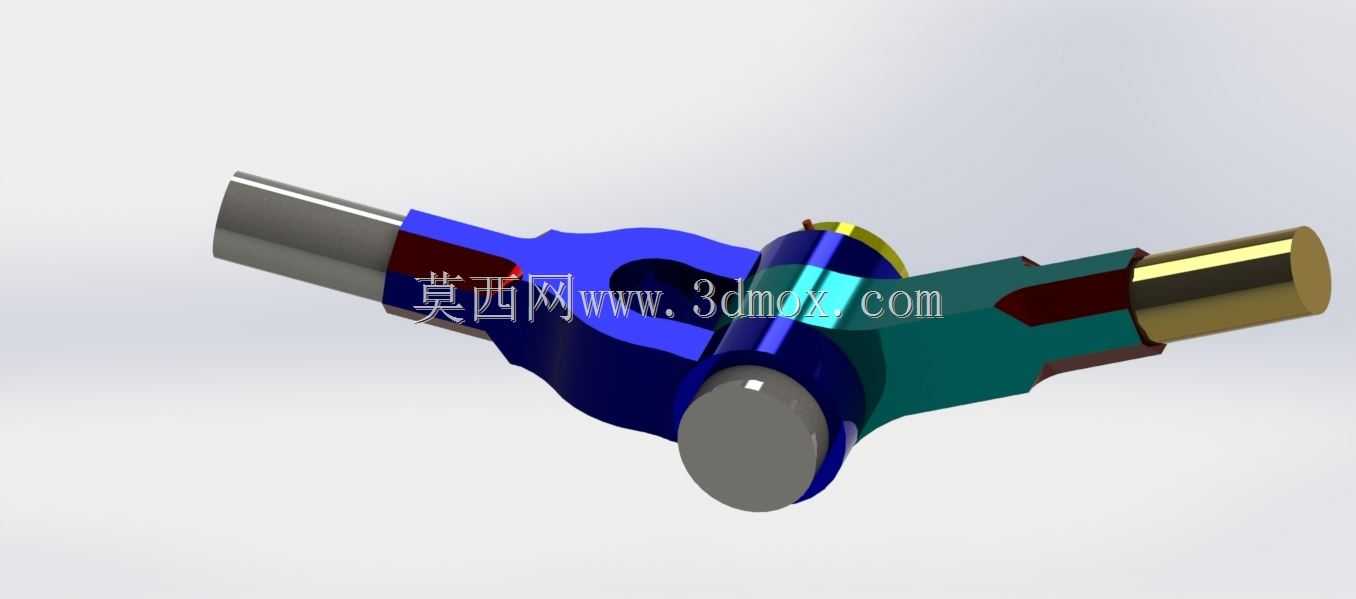

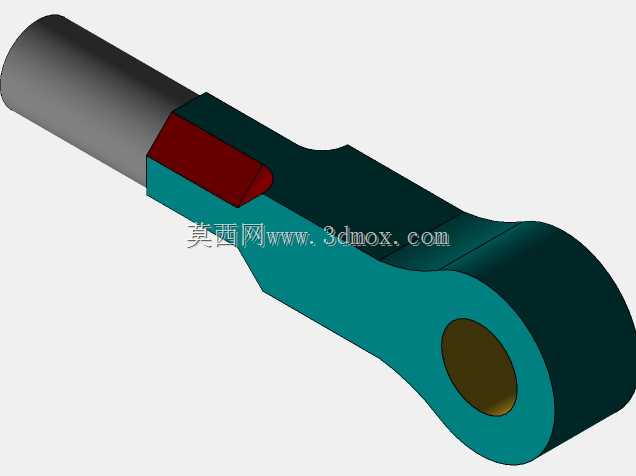

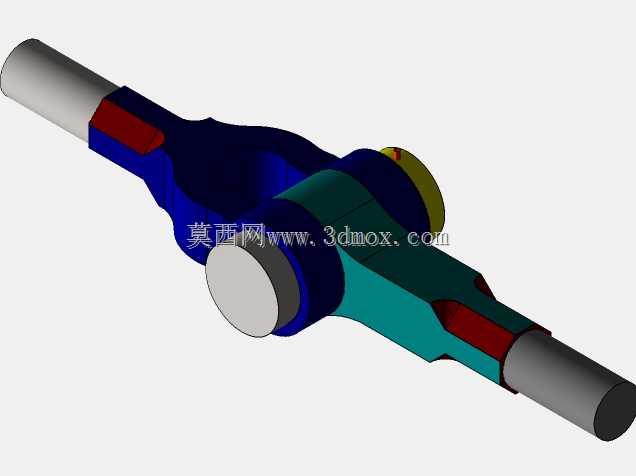

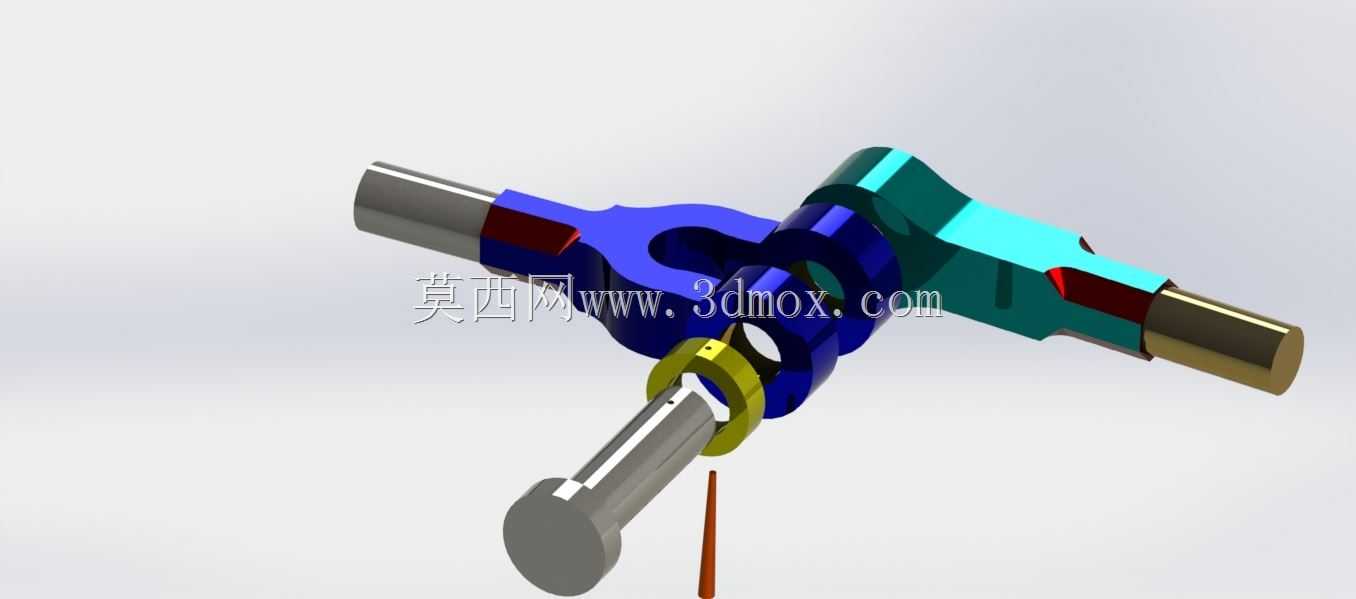

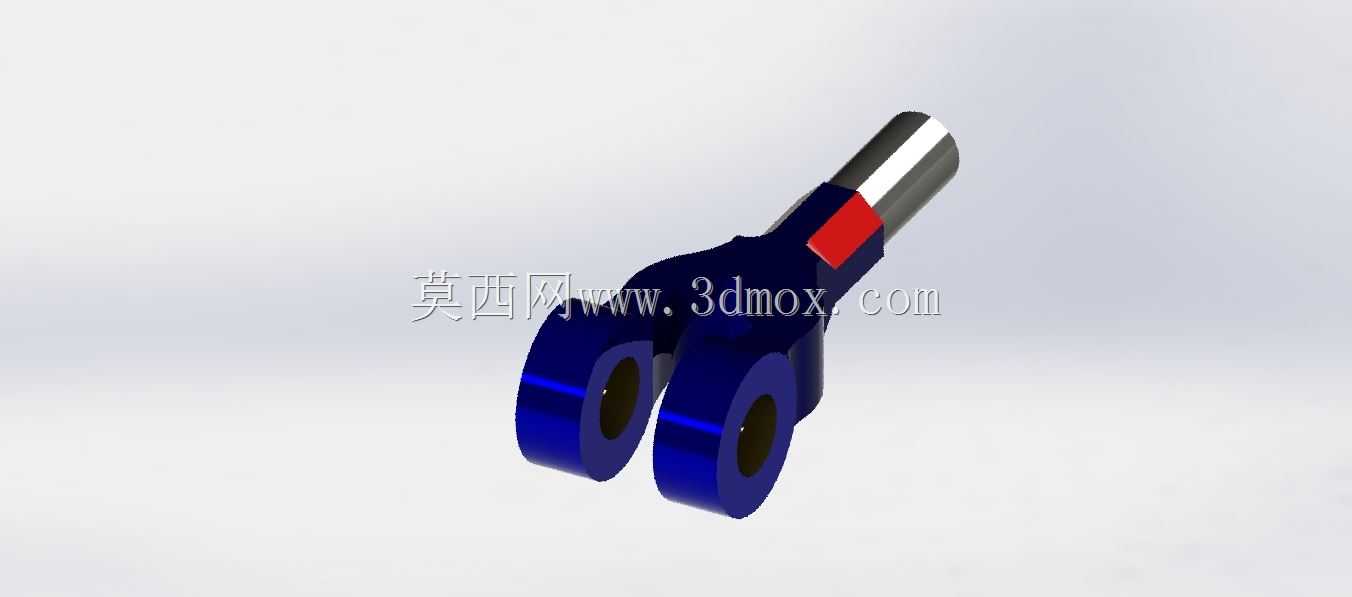

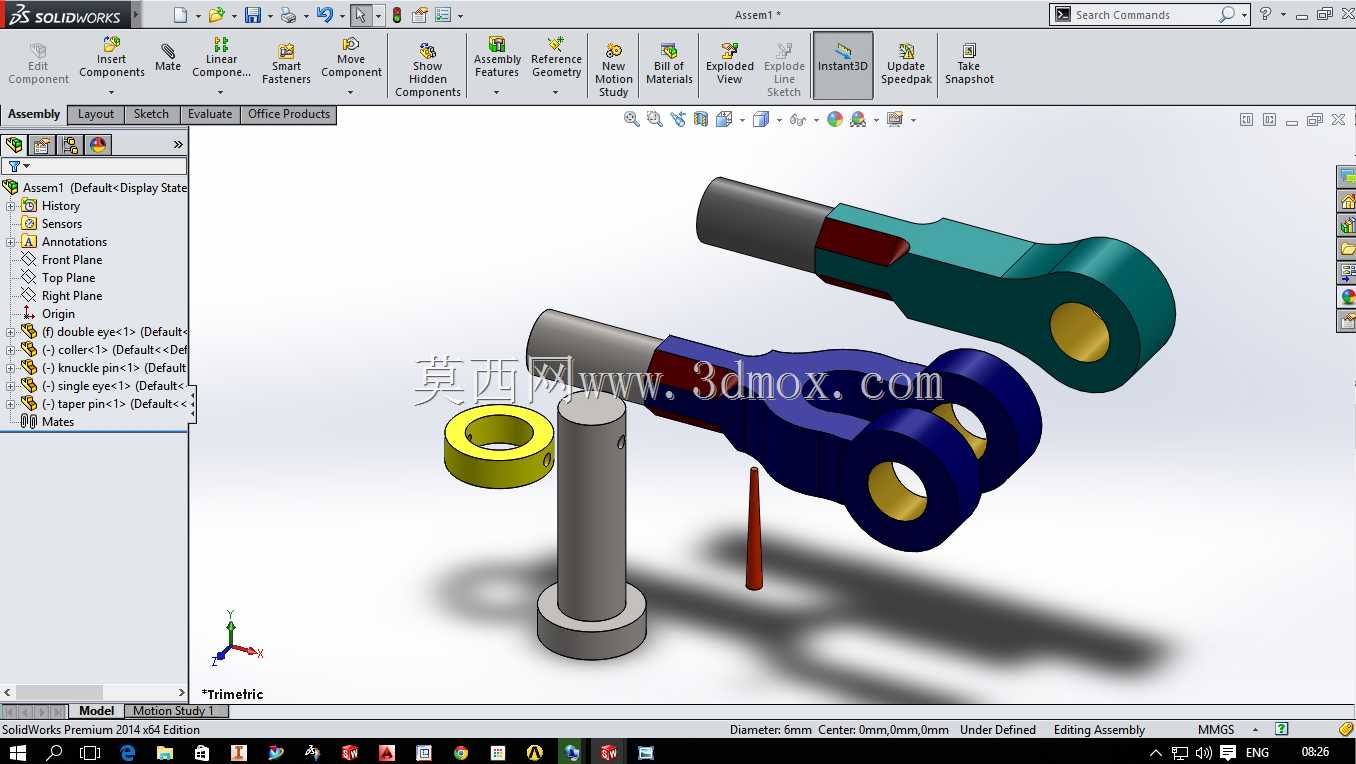

该多向联动铰接结构是机械传动系统中实现多自由度动力与运动传递的核心连接部件,主要应用于需要跨轴系角度补偿、多方向运动转换的工业传动场景,常见于自动化生产线的变位执行端、特种作业机械的动作传递链路、重载设备的柔性连接部位,能够在存在安装角度偏差、运行中产生动态位移的传动路径中,稳定传递扭矩与往复运动,避免刚性连接带来的应力集中、部件卡滞甚至断裂失效问题。从功能特性来看,该结构采用三组互成角度的铰接副组合设计,可同时实现三个正交方向的角度偏转与旋转运动,单方向最大偏转角度可达35度,能够适配复杂空间内的非同轴传动需求,铰接部位采用耐磨衬套与限位台阶配合的结构,既保证运动过程中的转动顺滑度,又能限制各铰接副的极限运动行程,防止运动超程导致的结构脱开,主体承载部位采用等强度变截面设计,在保证整体结构刚度的前提下尽可能降低自身重量,减少运动过程中的惯性负载。在设计思路上,该结构优先考虑传动过程中的受力均匀性,各铰接轴的受力点均布置在主体结构的中性轴位置,避免偏载带来的附加弯矩,连接轴端采用标准圆柱轴径设计,可直接与配套的传动杆、执行部件通过销轴或锁紧套实现快速装配,无需额外定制转接零件;铰接配合面预留了均匀的润滑脂存储槽,可在长期运行过程中持续存储润滑介质,降低配合面的磨损速率,延长部件的整体使用寿命。从安装边界来看,该结构整体外接回转直径为72mm,单根连接轴的有效装配长度为28mm,轴径采用行业通用的16mm标准尺寸,安装时仅需保证各连接轴的对中偏差不超过5度即可正常运行,无需高精度的安装定位工装,适配绝大多数常规工业传动场景的安装空间要求,相邻部件的最小安全间隙预留3mm即可避免运动干涉,能够在紧凑的设备内部空间完成布置,同时主体结构的棱角处均做了圆角过渡处理,既消除了热处理过程中的应力集中隐患,也避免安装维护过程中尖锐棱角带来的操作安全风险。
- 上一篇:QFN14封装贴片集成芯片三维结构
- 下一篇:槽轮式间歇传动机构结构设计
- 全部评论(0)
- 模板大小: 29.65 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: Rendering,SOLIDWORKS,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Other,Rendering,STEP / IGES,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Other,SOLIDWORKS,SOLIDWORKS,Rendering,Rend
- 软件分类: 通用机械零部件
