NGW型行星轮系传动结构三维建模

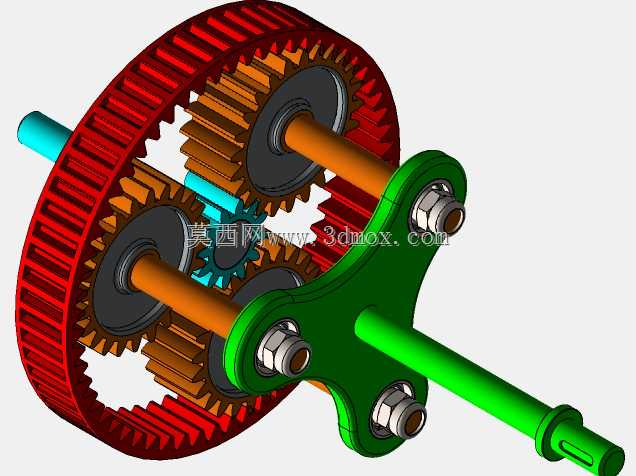

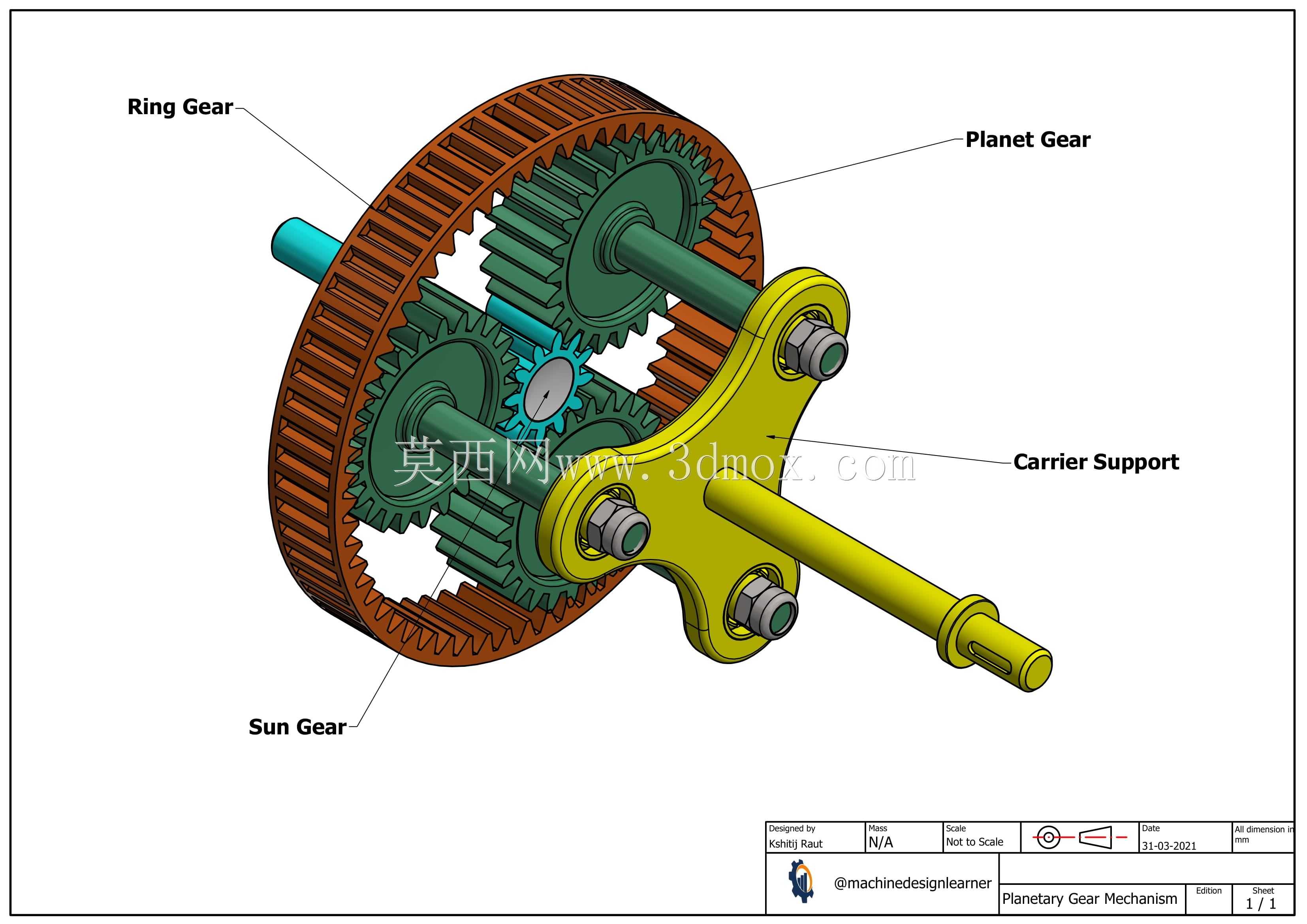

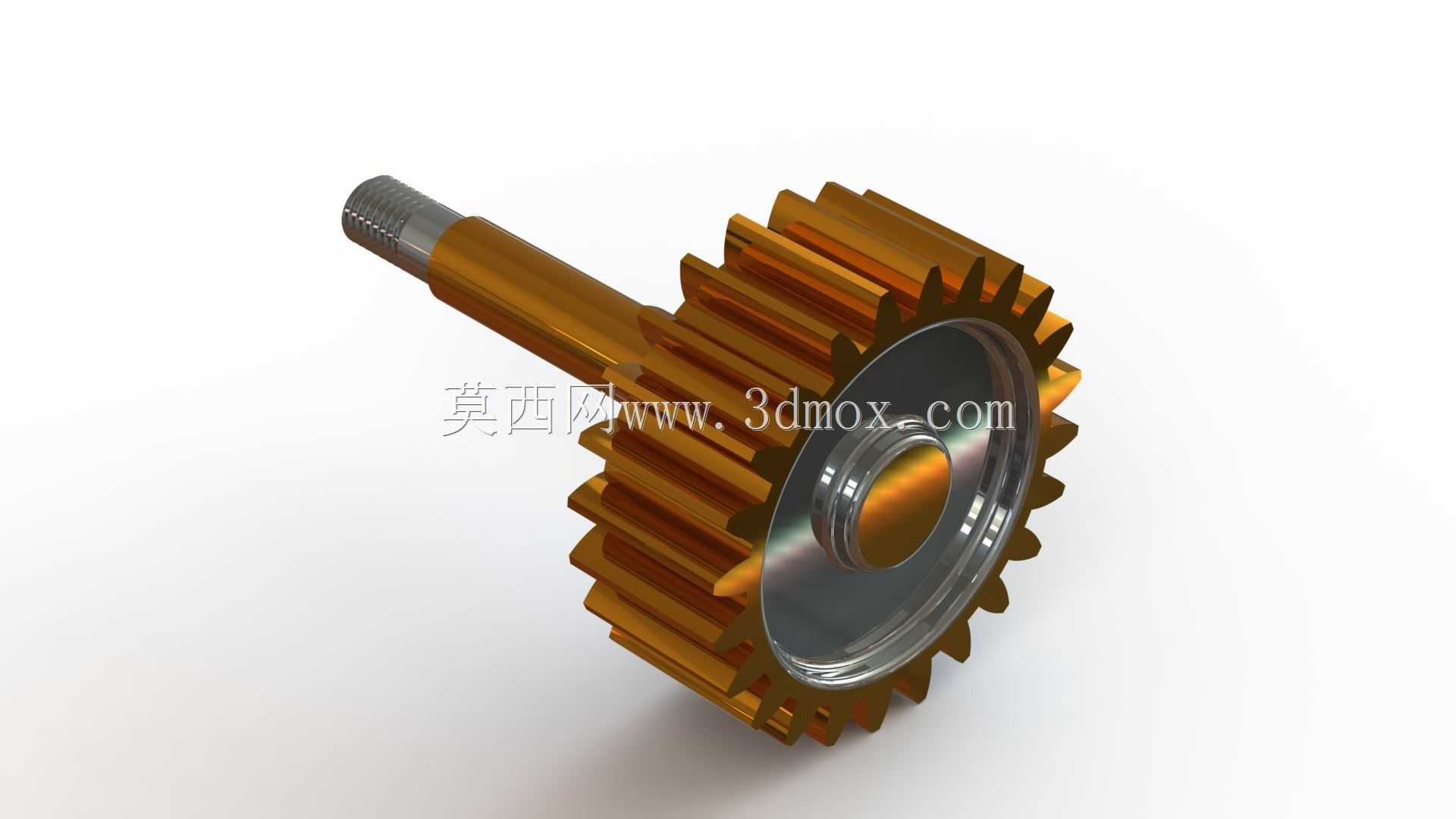

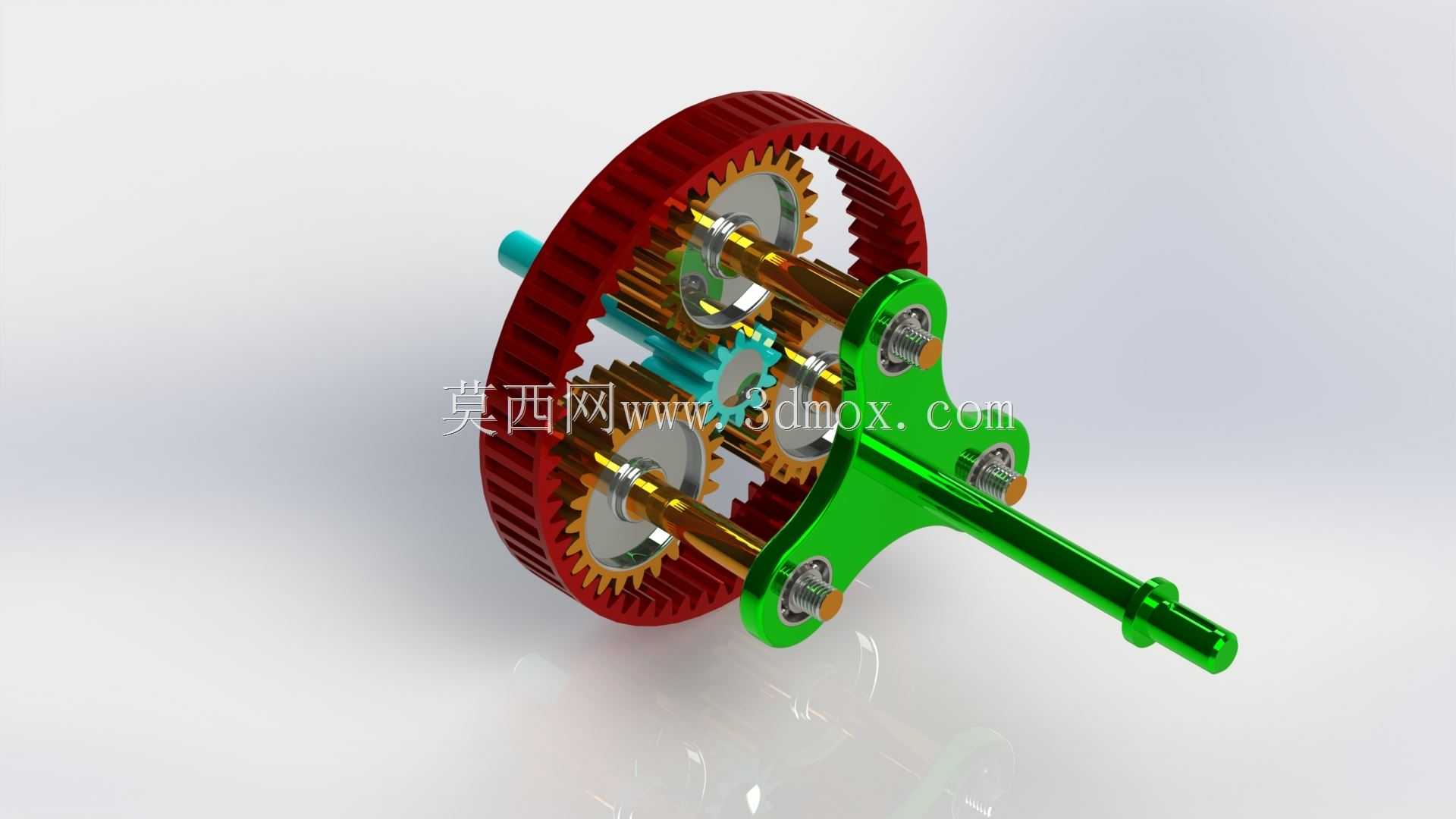

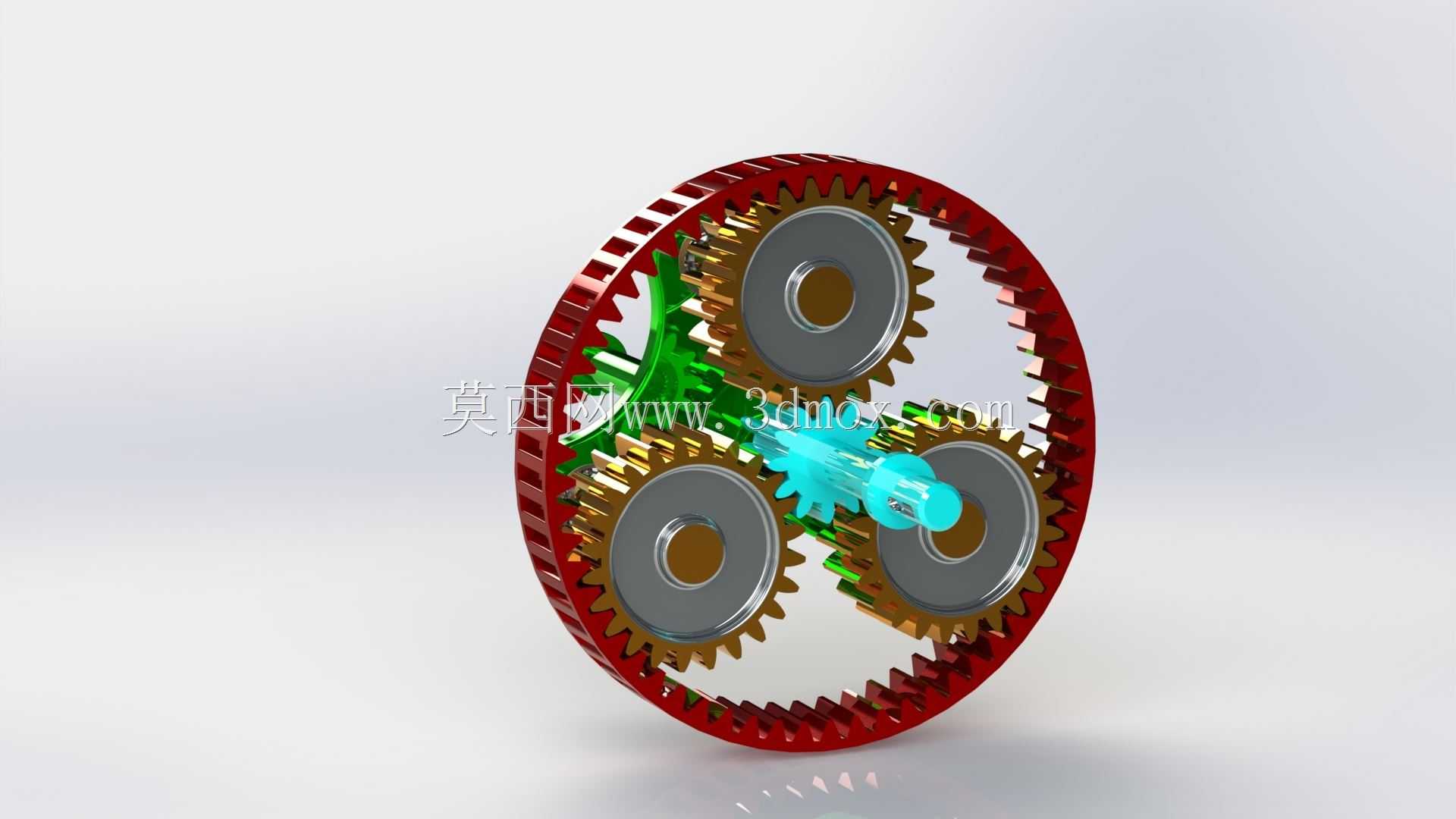

本次展示的行星齿轮传动结构，是机械传动领域应用极为广泛的减速传动核心部件，这类结构常被集成在工业减速机、伺服传动系统、新能源汽车电驱单元、自动化生产线输送机构、风电增速箱等设备的传动链路中，承担匹配转速、传递扭矩、放大输出转矩的核心作用，相比传统定轴齿轮传动，它能在更小的安装空间内实现更大的传动比，同时具备更高的传动效率与更稳定的负载承载能力，适合在对安装体积、传动精度、输出扭矩有多重要求的工况下使用。从结构设计逻辑来看，这套轮系采用经典的NGW型行星传动构型，核心包含内齿圈、太阳轮、多组行星轮与行星架四个核心构件：红色的内齿圈为固定构件时，动力从中心的太阳轮输入，三组均匀分布的行星轮在与太阳轮外啮合的同时，沿内齿圈的齿面做行星运动，最终通过绿色的行星架将动力向外输出，这种均布行星轮的设计能够将输入扭矩分散到多个啮合齿面，大幅降低单齿承受的接触应力，提升整体结构的抗过载能力，同时对称的结构布局也能抵消齿轮啮合产生的径向力，降低传动过程中的振动与噪音。在设计细节上，行星轮通过铜质衬套与行星架上的支撑轴配合，保证行星轮自转过程中的转动顺滑度，行星架输出端设计有标准的连接轴段，预留了键槽安装位与轴端限位结构，能够方便地与后续传动部件完成同轴连接；内齿圈的外圈设计有均匀的防滑齿结构，方便在装配时完成周向固定，避免内齿圈在传动过程中出现跟转问题。从安装边界来看，这套轮系的整体径向尺寸由内齿圈的外径决定，轴向尺寸覆盖从内齿圈端面到输出轴轴端的全部长度，安装时需要保证输入轴与太阳轮的同轴度误差在允许范围内，行星架输出端与负载连接时要保证径向跳动符合装配要求，同时要预留足够的润滑空间，保证啮合齿面与行星轮支撑位置能够得到充分润滑，降低长期运行的磨损量。这套结构在设计时充分考虑了传动过程中的受力均衡性，行星轮的安装位置经过严格的角度均分计算，保证三个行星轮能够同时参与啮合，避免出现单齿负载过大的问题，同时齿形参数经过匹配优化，保证太阳轮、行星轮、内齿圈三者的节圆能够完美相切，啮合过程中不会出现卡滞、滑动摩擦过大的问题，在额定负载下能够长期稳定运行，传动效率可以保持在较高水平，适合在中高负载、连续运行的工业传动场景中使用。
