双直齿轮啮合传动安装基座结构

项目分类:齿轮 发布时间:2021-05-01 ID:151230
  • 双直齿轮啮合传动安装基座结构
  • 双直齿轮啮合传动安装基座结构
  • 双直齿轮啮合传动安装基座结构

这套双直齿轮啮合结构是机械传动系统中最基础也最核心的动力传递单元,广泛应用于各类需要定传动比动力传输的工业场景中,从轻工业的输送设备、包装机械,到重工业的机床进给机构、矿山设备传动端,再到民用机电产品的动力减速环节,都能见到这类直齿啮合结构的身影。它的核心用途是在平行轴之间传递旋转动力与扭矩,通过固定齿数比实现精准的转速匹配,相较于斜齿轮、蜗轮蜗杆等其他传动形式,直齿轮啮合不存在轴向分力,安装调试门槛更低,传动效率更高,加工制造难度也更小,非常适合中低速、中等负载的平行轴传动场景。

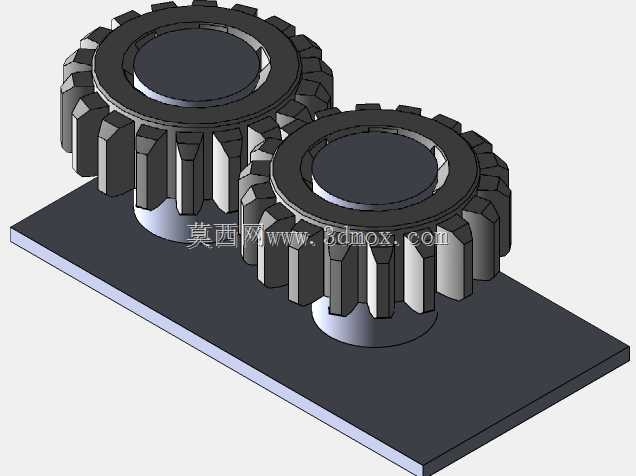

从功能特性来看,这套结构采用两个模数、压力角完全匹配的标准直齿圆柱齿轮,齿廓为标准渐开线设计,能够保证啮合过程中瞬时传动比恒定,传动平稳无冲击,不会出现速比波动导致的输出端抖动。两个齿轮分别通过底部的圆柱凸台定位安装在平整的安装基板上,安装基板作为整套传动副的承载基准,既保证了两个齿轮的中心距严格符合啮合要求,避免因中心距偏差导致的齿侧间隙过大或卡齿、打齿问题,也为整套传动结构提供了稳定的安装基准面,可直接通过基板上的预留安装位固定到设备的机架上。

设计过程中,首先根据目标传动比确定两个齿轮的齿数差,再结合传递扭矩的大小选定齿轮模数与齿宽,保证轮齿的弯曲强度与接触强度满足负载要求,避免长期运行出现断齿、齿面点蚀等失效问题。其次严格计算两轴的中心距,将中心距公差控制在标准允许范围内,既保留合理的齿侧间隙补偿热膨胀与加工误差,也不会因间隙过大导致传动回程误差超标。两个齿轮底部的定位凸台与安装基板的轴孔采用间隙配合,既方便装配时的齿轮拆装,也能保证齿轮转动时的同轴度,避免运转过程中出现偏摆。

从安装边界来看,整套结构的外轮廓由安装基板的长宽尺寸、两个齿轮的齿顶圆直径与安装高度共同决定,安装时需要预留出齿轮转动的安全空间,避免周边零部件与旋转的轮齿发生干涉;基板的安装孔位按照通用传动单元的安装规范设计,可适配多数常规设备的机架安装尺寸,不需要额外做安装位的二次改造。齿轮的端面与基板平面保持平行,定位凸台的高度经过精准计算,保证两个齿轮的啮合齿宽完全对齐,不会出现齿宽错位导致的有效接触面积减小、局部负载过大的问题,整套结构装配完成后转动顺滑无卡滞,啮合接触斑点均匀分布在齿面中部,能够长期稳定传递额定扭矩。
