泰格车床配套千分表安装固定支座结构

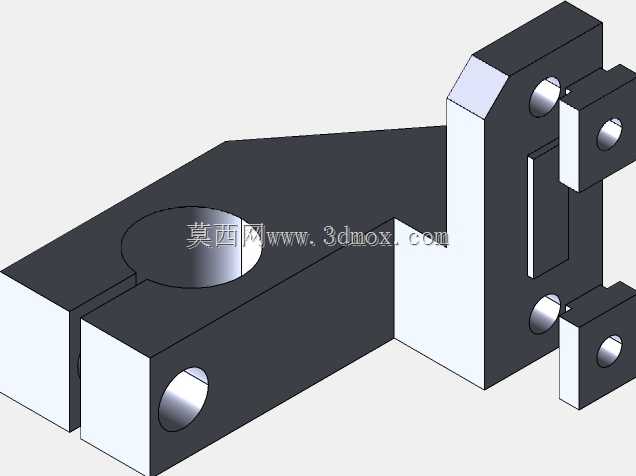

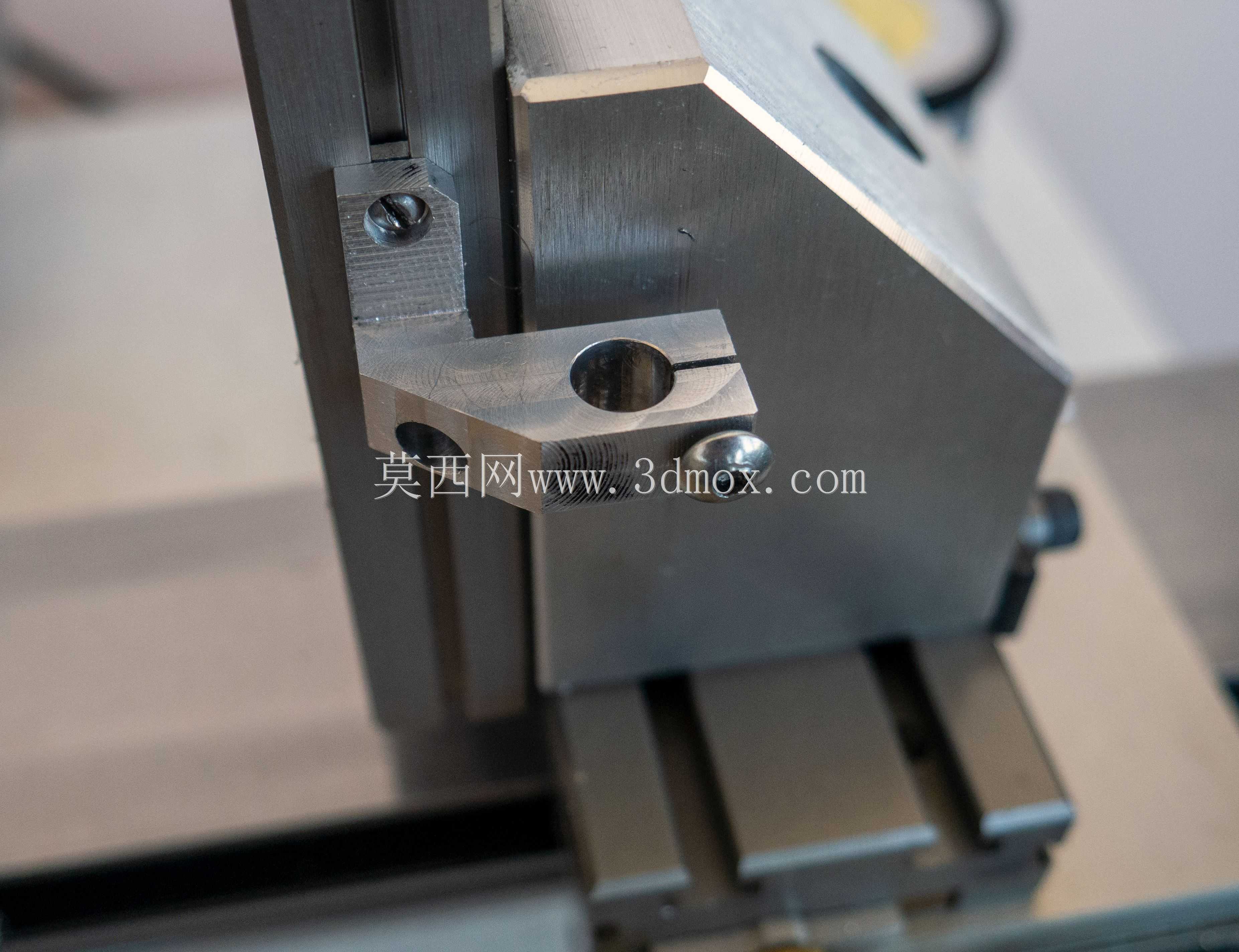

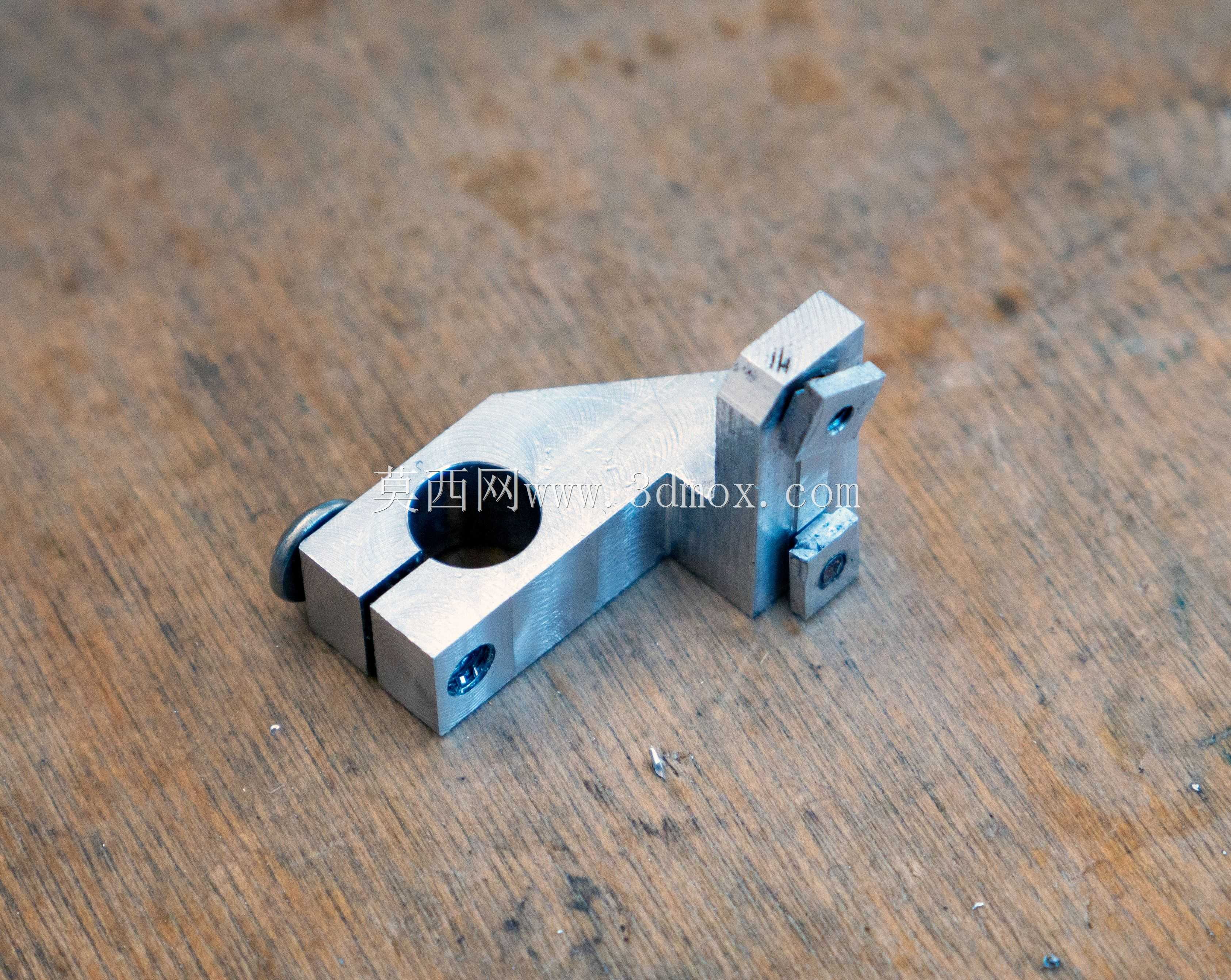

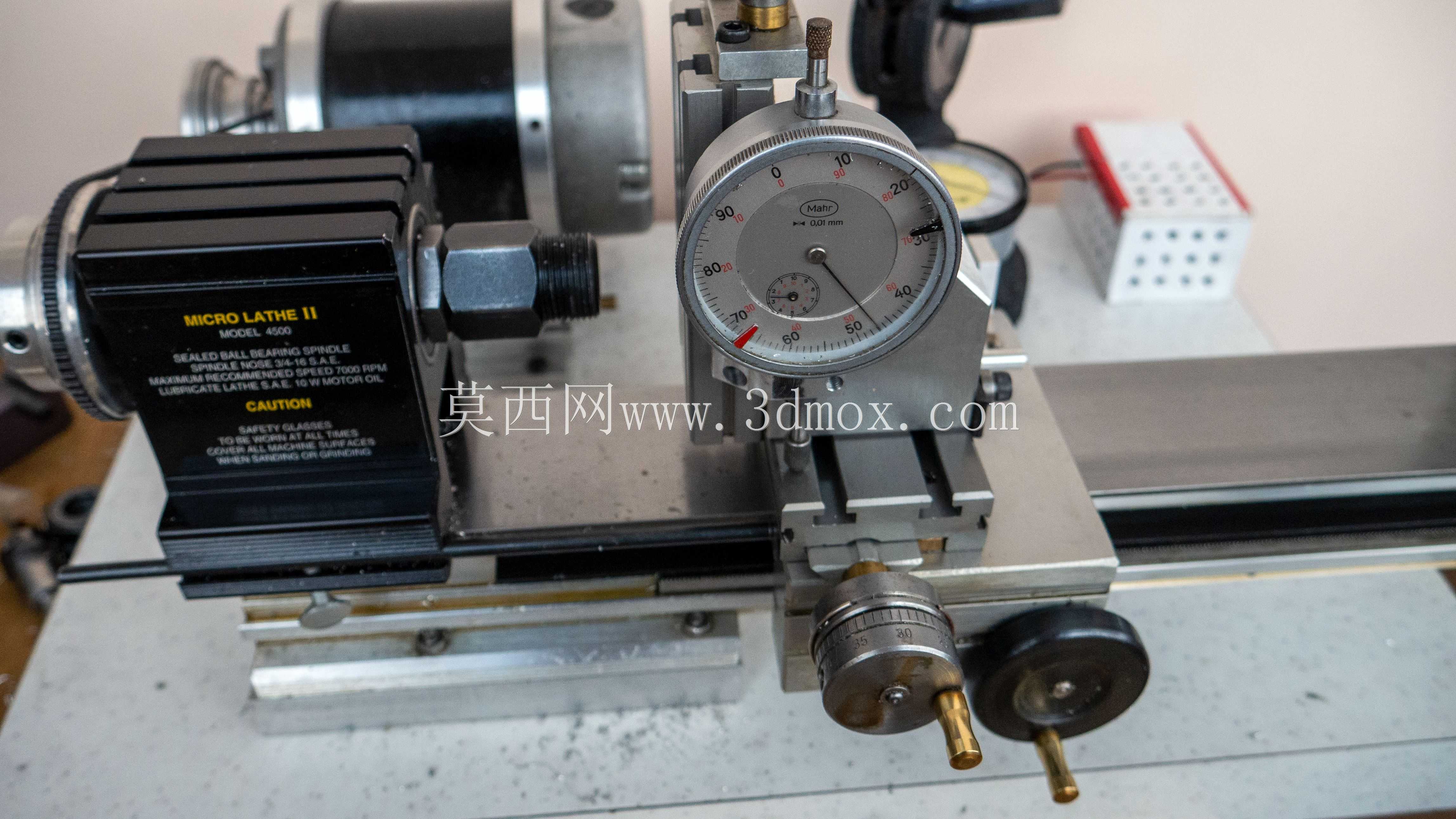

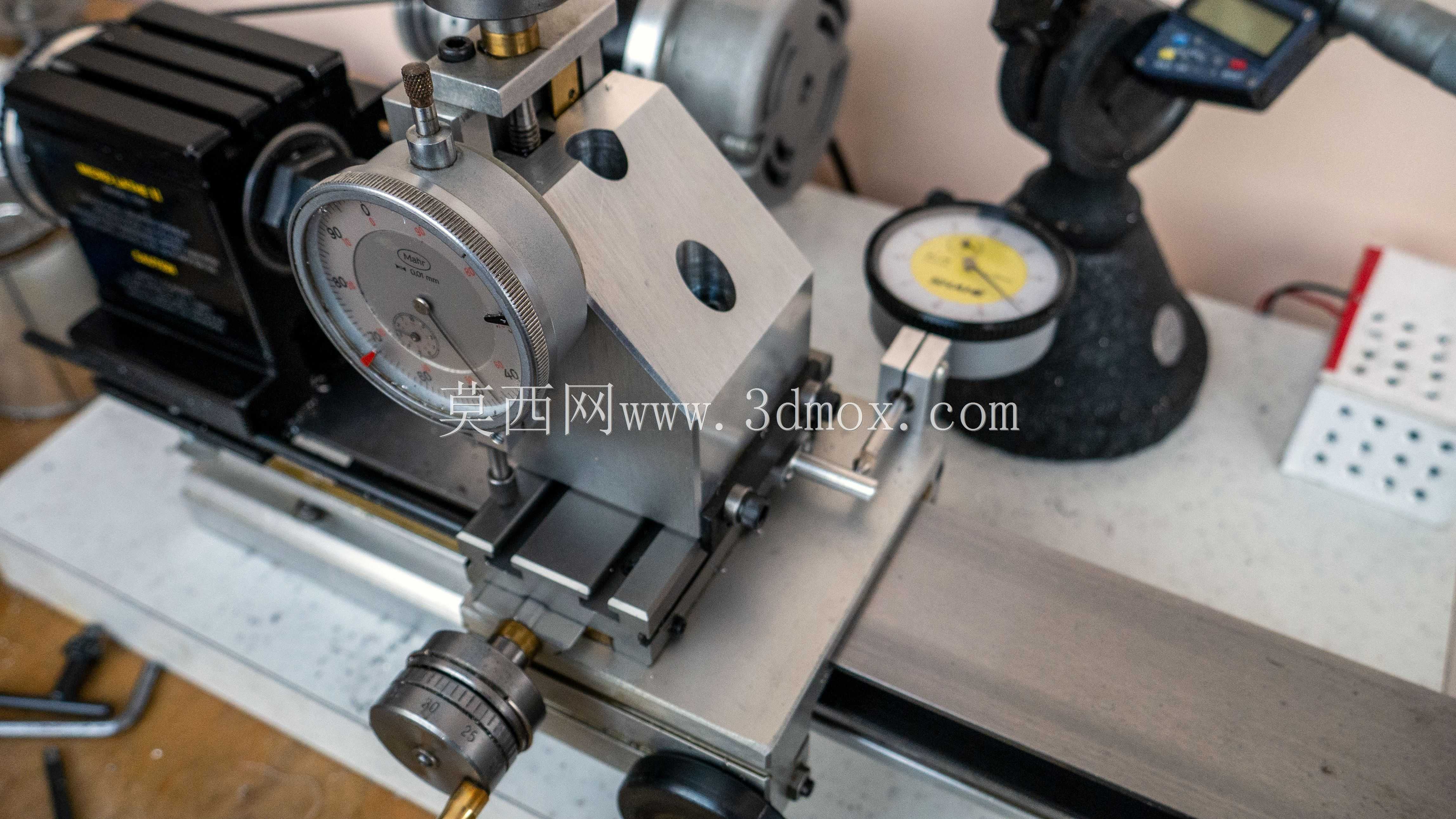

在普通车床的日常精密加工场景中，工件尺寸的在机测量是保障加工精度、减少二次装夹误差的核心环节，这款千分表支座正是适配泰格系列车床米龙附件体系的专用测量固定部件，主要承担千分表的稳定装夹、位置微调与测量基准定位功能，可直接安装在车床床身指定的附件安装位上，配合千分表完成轴类零件的圆跳动检测、端面平面度校验、进给行程精度校准、刀具磨损量在机测量等多项核心测量作业，替代传统手持千分表测量时的人为晃动误差，让测量数据的重复性精度提升一个量级。从结构设计来看，这款支座采用分体式受力布局，主体为一体化铣削成型的L型承力结构，左侧的开槽夹装结构是与车床安装位配合的固定端，开槽处预留的锁紧孔可通过螺栓实现夹紧力的无级调节，能适配车床安装导轨不同厚度的装夹边界，夹装后不会出现松动滑移；中部的半圆避让槽是为了避开车床床身的凸起导轨棱边，保证安装时支座底面与安装基准面完全贴合，避免因安装面悬空带来的测量倾斜误差；右侧的立板结构是千分表的安装承载端，上下对称布置的两组安装耳座预留了标准装夹孔，既可以装夹常规量程的杠杆千分表，也能根据测量需求换装百分表、小型位移传感器等其他测量元件，立板上开设的长条形导向槽可实现千分表安装高度的连续微调，调整范围覆盖车床常用加工工件的直径测量区间，无需额外加装延长杆即可完成不同规格工件的测量作业。在安装边界设计上，这款支座的整体外轮廓完全适配泰格车床的附件安装空间，不会与车床的刀架进给轨迹、卡盘旋转范围产生干涉，夹装端的开口尺寸经过精准匹配，安装时无需对车床原有结构进行任何改装，直接锁紧即可使用；所有装夹孔的位置度公差控制在0.02mm以内，保证千分表安装后测量杆的进给方向与被测工件的测量基准方向完全平行，避免因安装角度偏差带来的测量示值误差。支座的棱角处均做了倒角去毛刺处理，既避免安装调试时划伤操作人员，也能消除铣削加工产生的应力集中点，提升长期使用下的结构稳定性，在频繁调整测量位置、反复装夹的使用场景下，不会出现结构变形、锁紧失效等问题，完全满足车床加工车间高频次、高精度的在机测量使用需求。
