复古金属板材激光切割装饰图案设计

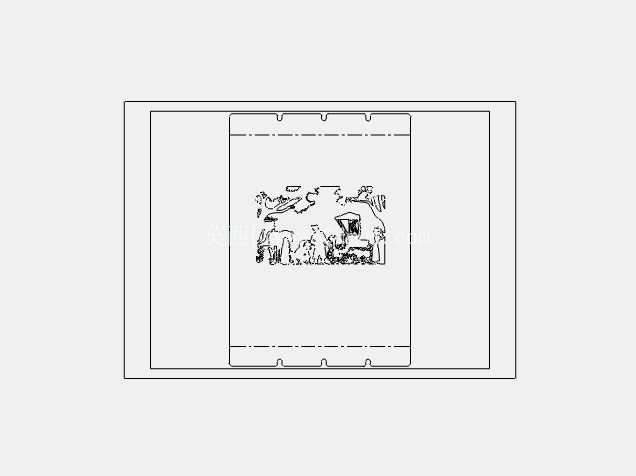

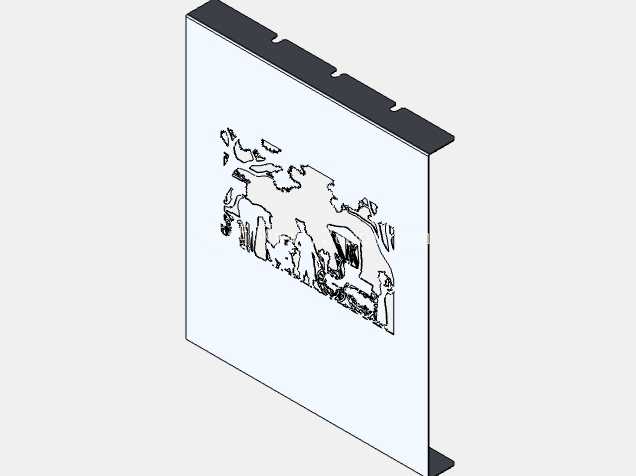

　　这套激光切割图案主要面向金属板材装饰加工场景，可直接导入激光切割设备完成薄金属板的成型加工，成品多用于家居墙面装饰、桌面摆件制作、文创手作配件等领域，适配0.5-3mm厚度的冷轧钢板、铝板、铜板等常见装饰用金属板材，也可兼容亚克力、密度板等非金属切割材料。从结构设计逻辑来看，所有图案均采用单线条轮廓闭合设计，切割路径无交叉断点，无需额外做桥接处理即可直接生成设备加工代码，避免了切割过程中板材移位、零件脱落卡料的问题。图案的外轮廓统一预留了3mm的工艺边框，既方便加工时的板材装夹固定，也能在成品裁切后保留均匀的边缘余量，减少后续打磨工序的工作量。

　　不同主题的图案在尺寸设计上做了适配性调整，字母剪影系列的单字符高度统一为80mm，字符间距设置为5mm，整组字母拼接后总长度控制在1200mm以内，适配常规小幅面激光切割机的加工幅面，无需拼接即可一次成型；人物与场景类剪影的最大外轮廓尺寸控制在400mm*300mm范围内，可单独作为装饰挂片使用，也可多组组合拼接成大型装饰背景。所有图案的内凹转角处均做了R1.5mm的圆角过渡处理，既避免激光切割时锐角位置出现过烧熔边的缺陷，也能消除成品的尖锐边角，提升使用安全性。

　　从实际加工适配性来看，图案的线条间距最小处保留了2mm的安全距离，满足常规激光切割设备的最小切缝要求，不会出现切割后线条粘连、细节丢失的问题。针对金属切割的热变形问题，图案的大面积镂空区域做了网格状加强筋设计，筋宽设置为3mm，在不破坏图案整体视觉效果的前提下，提升薄板材切割后的结构刚度，减少热变形导致的平面度超差问题。安装结构上，所有挂饰类图案均在顶部居中位置预留了直径4mm的挂孔，孔中心距离图案上边缘10mm，适配常规的自攻螺丝、无痕挂钩安装需求；桌面摆件类图案则配套设计了插装式底座插槽，插槽宽度与板材厚度匹配，插装后无需额外粘接即可稳定直立，底座的支撑脚跨度设置为图案高度的1/3，保证摆放时的抗倾覆稳定性。

　　在工艺适配层面，这套图案无需后续二次加工即可直接使用，切割完成后仅需去除边缘毛刺即可做表面喷涂、氧化、做旧等表面处理，复古风格的图案线条做了轻微的不规则粗细变化，模拟老式印刷图案的质感，切割后成品的视觉还原度更高。针对不同功率的切割设备，图案的线条做了分层处理，可根据设备功率选择对应的切割路径参数，低功率设备可选择多次切割路径，高功率设备可选择单次高速切割路径，无需重新调整图案结构即可适配不同加工条件。图案的排版上做了材料利用率优化，同系列图案可紧密嵌套排版，最小板材间距控制在5mm，相比常规排版方式可提升15%左右的板材利用率，减少加工过程中的材料浪费。
