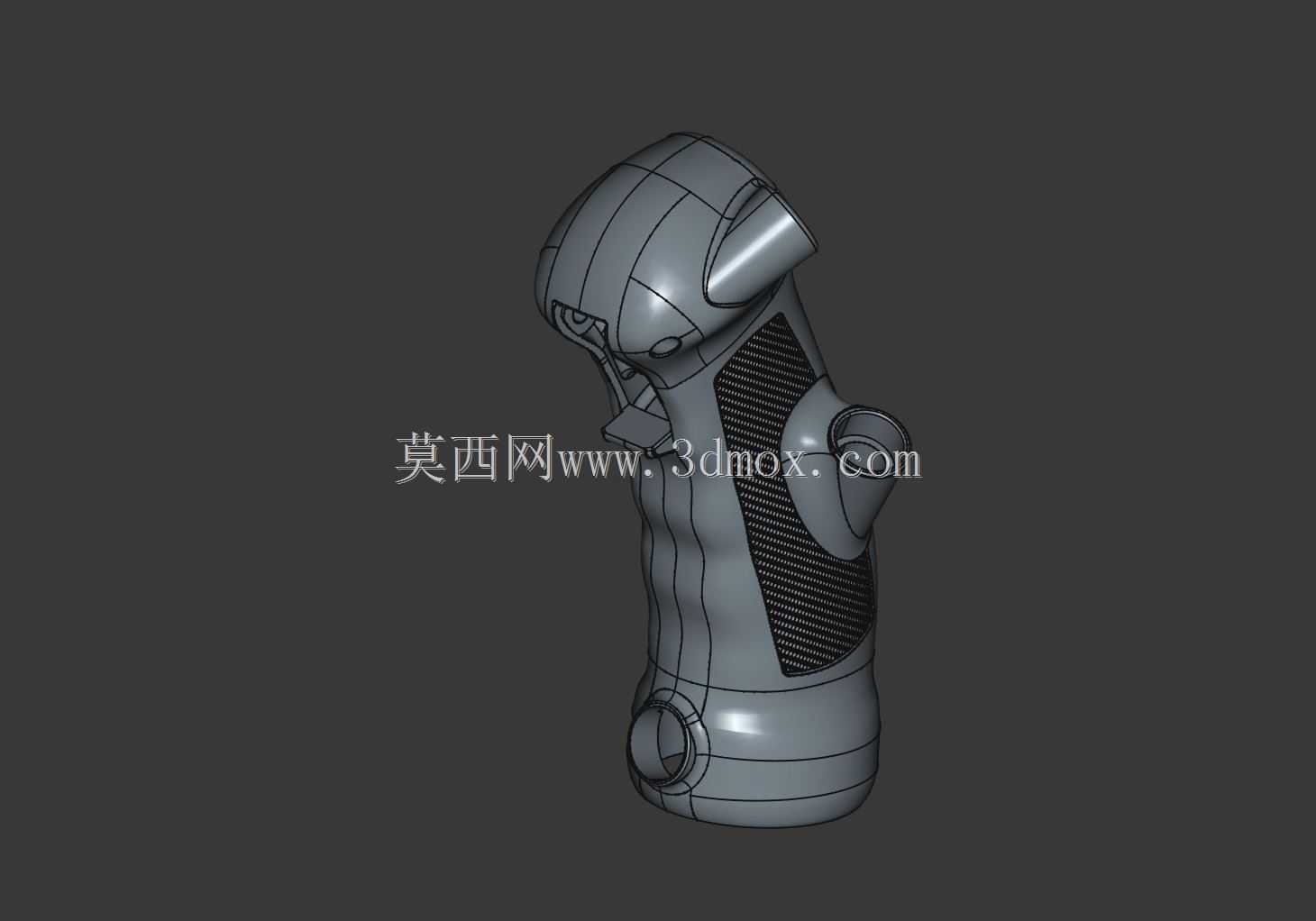

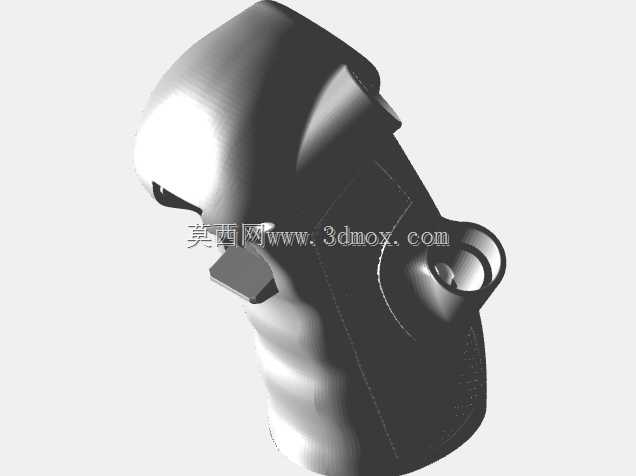

微飞版B1飞行控制手柄结构设计

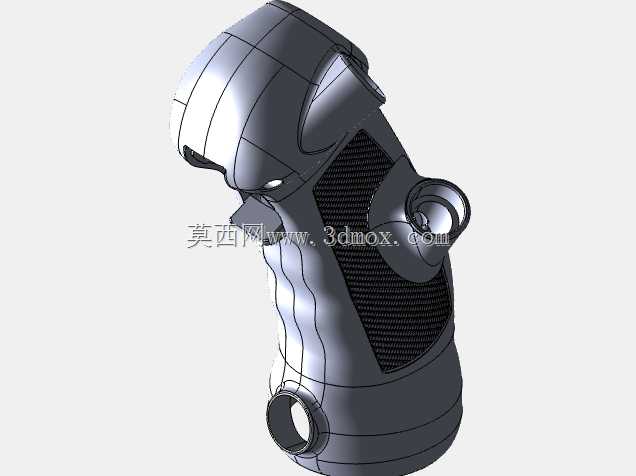

　　在民用模拟飞行、小型无人机地面操控以及航模竞技的实际作业场景中，操控手柄的握持贴合度、按键触发逻辑直接决定了操作精度与长时间作业的疲劳度，不少量产手柄为了覆盖通用手型做了折中设计，实际握持时往往存在指位偏移、按键触达距离不合理的问题，尤其是长时间精细操作时，手腕与手指的累积疲劳会明显降低操控响应速度。这款飞控手柄的结构设计从实际握持体感出发，完全围绕普通成年男性的平均手型尺寸做曲面拟合，没有沿用公版手柄的曲面参数，整个握把的曲面过渡从掌根支撑区开始，顺着大鱼际的自然弧度向上收窄，到指节握持区做了内凹处理，让中指、无名指、小指能自然贴合握把曲面，不需要刻意蜷曲手指就能形成稳定的握持力，避免长时间握持时手指打滑。

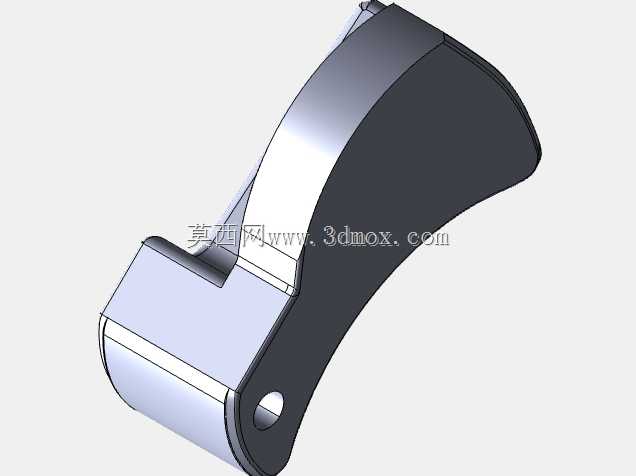

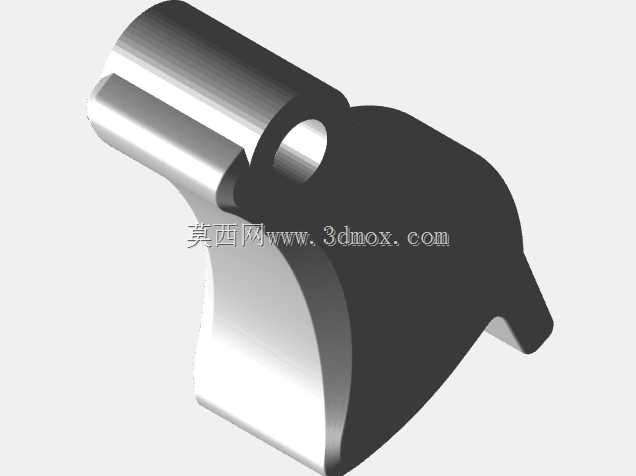

　　按键布局的调整是这款手柄设计的核心部分，设计过程中反复调整了拇指操控区的按键位置，将常用的功能按键调整到拇指自然放松时的覆盖范围内，不需要大幅移动拇指就能完成触发，同时预留了HAT开关的安装位置，分别做了4按键加HAT开关、6按键加HAT开关两个版本的结构，适配不同操控习惯的使用需求，不管是模拟飞行中的视角切换、配平调整，还是无人机操控中的模式切换、云台控制，都能找到对应的按键位，不会出现按键跨度过大导致的操作误触。握把侧面的防滑区域做了方格纹理设计，这个纹理的深度和密度经过反复调整，既能增加握持时的摩擦力，避免手心出汗时打滑，又不会因为纹理过于突兀硌手，影响长时间握持的舒适度。

　　从结构成型的角度考虑，这款手柄的整体结构专门针对SLA光固化3D打印工艺做了优化，所有曲面的壁厚控制在均匀的2mm，没有出现壁厚突变的区域，避免打印过程中出现应力变形，各个按键的安装位都预留了标准的安装间隙，不需要二次打磨就能装配常规的轻触开关与摇杆组件，内部的走线槽也做了一体化设计，装配时导线可以顺着槽位布置，不会出现导线挤压按键的情况。需要注意的是，握把表面的方格防滑纹理尺寸较小，如果采用FDM熔融沉积工艺打印，受限于喷嘴直径与层纹影响，纹理细节的还原度会有所下降，可能出现纹理模糊、边角圆润度不足的问题，更适合采用精度更高的光固化工艺制作。

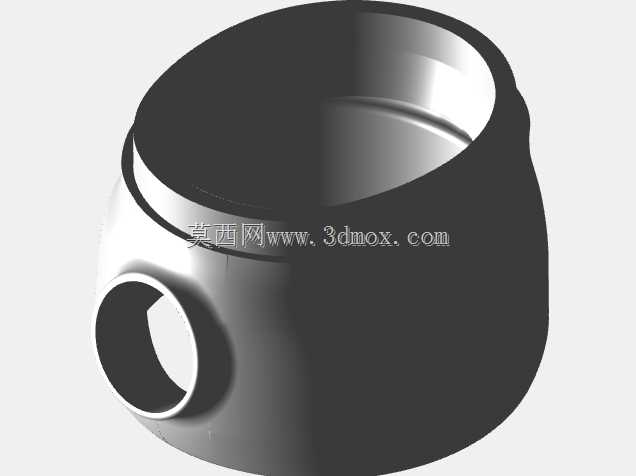

　　从安装边界来看，整个手柄的底座部分预留了标准的摇杆安装孔位，可以直接适配市面上主流的飞行摇杆底座，不需要额外做转接结构，握把的整体长度控制在常规单手握持的合理范围内，安装后不会和底座上的其他操控部件产生干涉，手腕放置在桌面操作时，握把的倾斜角度刚好和手腕自然抬起的角度匹配，不需要刻意抬腕或者压腕就能完成所有操控动作。整个手柄的实体结构可以根据实际使用需求做二次修改，不管是调整按键位置、更换握把曲面弧度，还是增加额外的功能模块，都能在现有结构基础上快速调整，对于航模爱好者、模拟飞行玩家来说，可以根据自己的手型和操作习惯做个性化定制，相比量产的通用手柄，更能适配个人的操作习惯，有效降低长时间操控的疲劳感，提升精细操作时的响应速度与控制精度。
