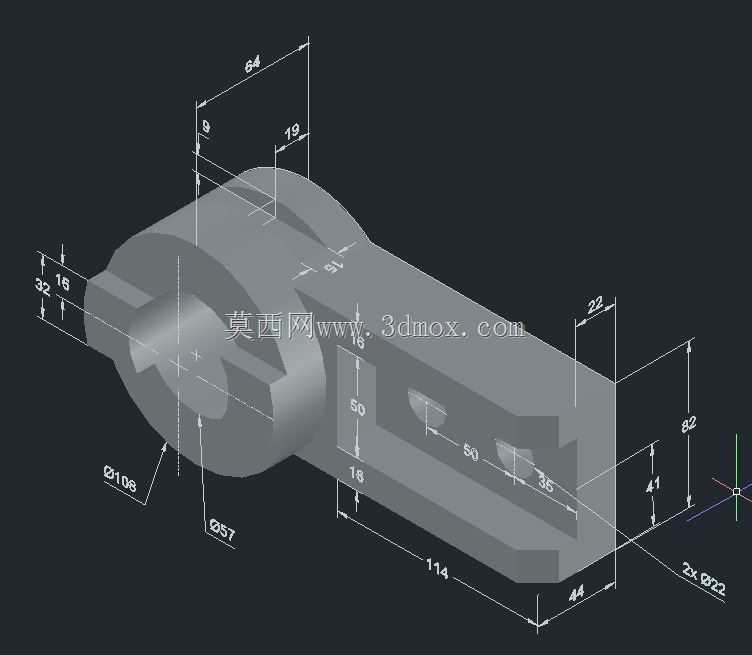

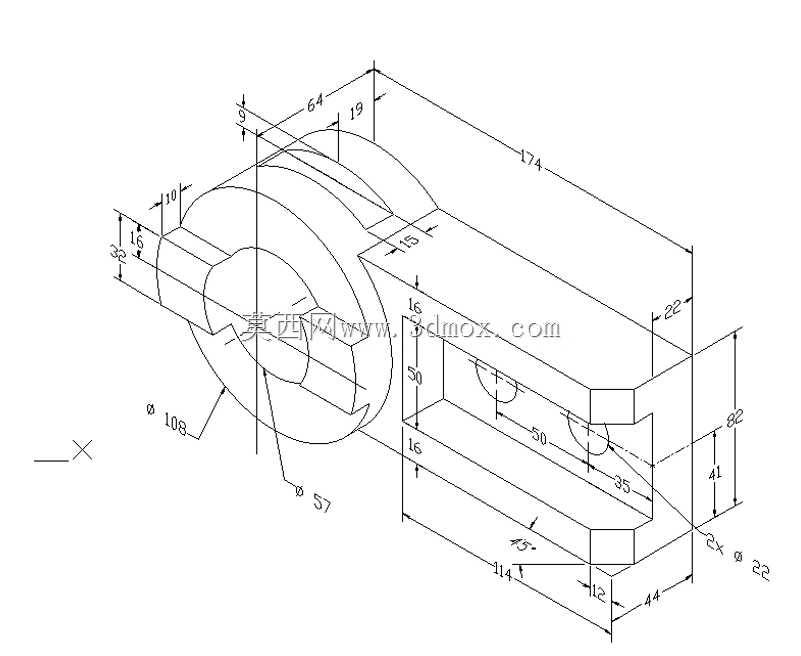

Autocad设计杠杆轮毂结构件

杠杆轮毂作为机械传动与执行机构中的核心连接构件，广泛应用于轻工机械、自动化输送设备、小型工程机械的连杆传动系统中，承担着传递扭矩、转换运动方向、承载铰接载荷的关键作用，在需要实现回转运动与直线摆动转换的工位中，这类构件是保障机构运行精度与结构稳定性的基础零件。

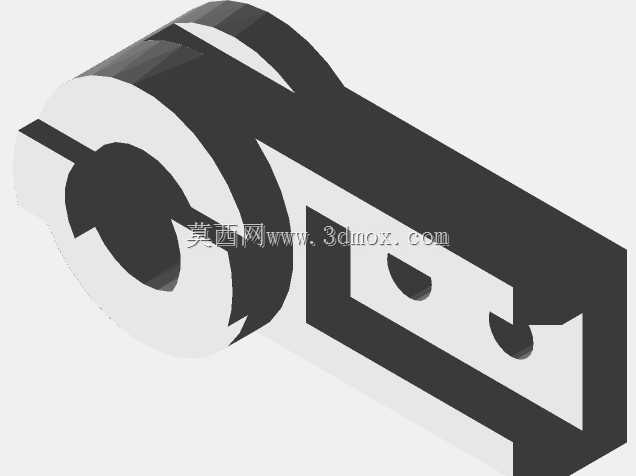

该杠杆轮毂在结构设计上采用一体化集成式构型，主体由同轴的轮毂套筒段与侧向延伸的杠杆臂段构成，轮毂套筒段为中空圆柱结构，内孔用于与支撑转轴配合安装，外圆柱面设置有对称的定位卡槽，可实现与外接传动轮、摆臂的周向固定，避免传动过程中出现相对滑移，保障扭矩传递的可靠性。侧向延伸的杠杆臂段采用框架式镂空结构，在保证结构强度与刚性的前提下，有效降低了零件自身重量，减少机构运动过程中的惯性负载，提升动态响应性能；杠杆臂上预留的两个铰接孔位，可分别与动力输入推杆、执行端连杆进行铰接连接，通过轮毂套筒的回转支撑，将推杆的直线往复运动转换为杠杆臂的定轴摆动，进而带动末端执行件完成预设的动作行程。

在尺寸与安装边界设计上，轮毂套筒的内孔直径与配合转轴采用基孔制间隙配合，适配常规直径的标准支撑轴，套筒段的轴向长度经过匹配计算，可保证与支撑座的安装接触面积充足，避免长期受载出现偏磨；杠杆臂的两个铰接孔中心距经过传动比核算，可匹配对应工位的行程需求，安装时仅需将轮毂套筒套入支撑转轴，通过卡槽完成周向定位，再通过销轴将杠杆臂的孔位与对应连杆铰接即可完成装配，无需额外定制复杂的安装基座，适配性较强。

设计过程中充分考虑了零件的受力特性，轮毂与杠杆臂的衔接位置采用大圆角过渡结构，有效降低应力集中系数，避免长期交变载荷下出现结构断裂；零件整体壁厚均匀，既适合采用常规的金属切削加工工艺制作，也可通过3D打印工艺快速制作样件进行功能验证，镂空的杠杆臂结构也为后续轻量化改装、附加检测元件安装预留了充足空间，可根据实际使用场景在臂体上加装行程触发挡片、位置感应磁片等附件，拓展零件的使用功能。在实际应用场景中，这类杠杆轮毂可用于包装机械的送料摆杆机构、纺织机械的综框传动机构、小型自动化设备的工件拨叉机构中，能够在中低载荷、高频次往复摆动的工况下长期稳定运行，其简洁的结构设计也降低了后期维护的难度，铰接孔内可根据载荷需求加装自润滑轴套，进一步提升零件的使用寿命，减少设备运维成本。
