水密腔体PCB固定外壳结构设计

项目分类:通用机械零部件 发布时间:2021-05-01 ID:151797
  • 水密腔体PCB固定外壳结构设计
  • 水密腔体PCB固定外壳结构设计

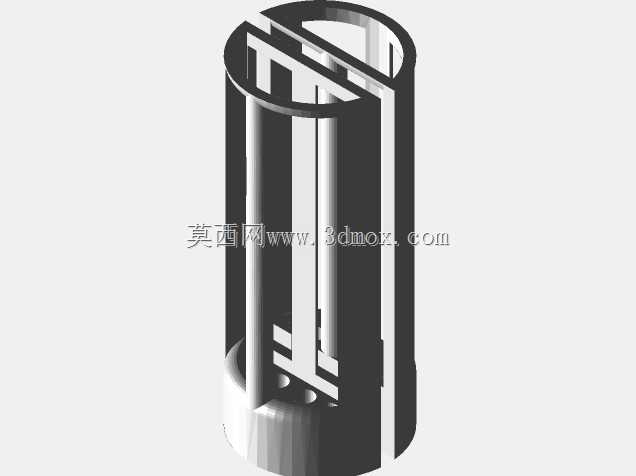

该结构件主要应用于需要真空密封防护的电子设备内置安装场景,常见于水下探测传感单元、高真空环境下的信号采集模块、密闭腔体工业检测设备等对电子元件防护等级有严苛要求的领域,核心作用是为内部搭载的两块PCB电路板提供稳定的安装载体,同时配合外部水密玻璃管形成完整的密封承压腔体,隔绝外界水汽、压力波动对电路板上精密电子元件的干扰,保障电路在负压环境下长期稳定运行。

从实际功能特性来看,该外壳采用分体式腔体布局,两个独立的安装腔分别对应两块PCB电路板的安装位,腔体之间预留了0.3英寸厚度的绝缘板安装卡槽,安装后绝缘板可完全阻断两个腔体之间的电路导通路径,避免不同功能电路板之间出现信号串扰、漏电短路等问题。外壳与水密玻璃管的配合面采用阶梯式限位结构,安装时可通过卡扣结构实现快速定位扣合,无需额外复杂紧固件即可完成初步固定,配合密封胶填充后可承受约15磅每平方英寸的真空压力,不会出现腔体变形、密封失效等问题,在满足密封承压要求的前提下尽可能压缩了整体结构的占用空间,降低了配套组件的材料成本与装配难度。

设计过程中优先考虑了安装边界的适配性,外壳的整体外轮廓完全匹配配套水密玻璃管的内壁尺寸,所有凸起的安装卡扣、定位筋位均做了圆角过渡处理,避免装配时刮伤玻璃管内壁影响密封效果;PCB安装位预留了标准的电路板固定柱间距,可适配常规尺寸的工业控制PCB板,安装柱高度经过精准测算,保证电路板安装后元件面与腔体内壁保留足够的安全间隙,避免元件挤压出现损坏。腔体边缘的扣合结构采用等间距排布设计,每个扣位的扣合压力经过受力仿真验证,既保证装配后足够的连接强度,又不会因为扣合力过大导致外壳本体出现应力开裂,同时兼顾了后期维护拆卸的便利性,无需专用工具即可完成外壳的拆分与内部电路板的检修更换。整体结构没有多余的冗余设计,所有筋位、卡扣、安装柱的布局都围绕功能需求展开,在满足结构强度、密封性能、绝缘要求的前提下,尽可能精简了零件的结构复杂度,适配常规的注塑加工工艺,可实现批量低成本生产。
