带运动仿真的锥齿轮传动结构

　　锥齿轮传动结构在相交轴动力传递场景中承担核心作用，常见于需要改变动力输出方向的设备内部，例如小型减速箱、转角传动机构、输送设备换向端、轻工机械传动单元以及教学演示装置。与平行轴圆柱齿轮相比，锥齿轮的轴线呈相交布置，通常以90度交轴最为典型，能够在紧凑空间内完成扭矩转向，避免单纯依靠带传动或链传动带来的布局松散问题。在整机布置阶段，设计人员往往先确定输入轴与输出轴的空间交点，再围绕该交点反推轮齿位置、轴承跨距和箱体壁厚，因此锥齿轮副的三维装配关系直接影响后续轴系、壳体和润滑结构的设计。

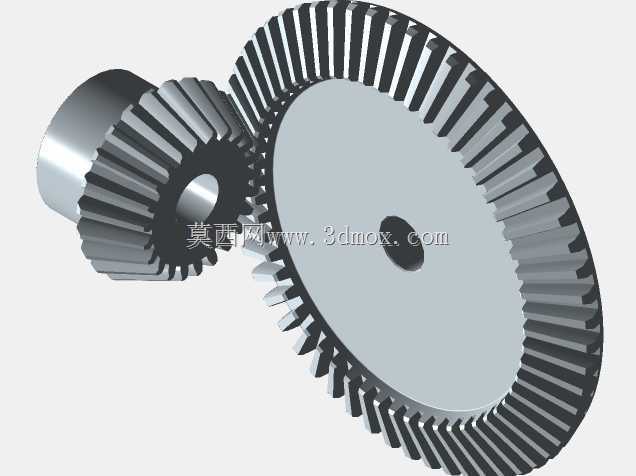

　　该结构以成对锥齿轮啮合为主体，轮齿沿圆锥面分布，齿形从大端向小端逐渐收缩。建模时需要重点控制节锥角、齿宽、模数、压力角、轴交角以及背锥位置，这些参数不仅决定几何外观，更关系到啮合接触区是否落在齿面中部。若两轮节锥顶点不能重合，实际运转中容易出现齿端接触、局部偏载甚至卡滞。结构中主动轮与从动轮通过轴段、键连接或等效定位关系保持同步，装配层级保留了齿轮、轴系及运动约束，能够直观展示一对相交轴齿轮在旋转过程中的啮合状态。

　　运动仿真的价值在于把静态齿形转化为可检查的动态传动过程。通过设定输入轴连续旋转，可观察从动轮按传动比反向转动，轮齿进入啮合、承载接触、退出啮合的过程连续呈现。对于结构设计人员而言，仿真不是单纯的动画效果，而是检查干涉、齿侧间隙和装配逻辑的手段。锥齿轮在转角位置容易因齿宽过大、小端空间不足或轴向定位偏差产生碰撞，借助运动过程可以提前发现轮齿边缘与相邻轴段、箱体轮廓之间的潜在冲突。尤其在小模数、小尺寸传动机构中，齿顶与齿根的余量有限，静态截图很难暴露全周转动时的问题，动态装配能够更接近真实运转状态。

　　从设计思路看，锥齿轮传动不宜只追求单齿造型完整，而应围绕啮合副建立整体关系。首先要明确输入、输出轴的交角和中心交点，使两轮节锥面相切；其次根据转速和扭矩估算传动比，确定两轮齿数与分度圆锥尺寸；再结合安装空间限制齿宽和外径，避免齿轮外圆与箱壁、轴承端盖或紧固件发生冲突。齿宽过大并不会无限提高承载能力，反而会造成小端齿形过薄、加工困难和润滑不均；齿宽过小则会使接触面积不足，磨损加快。实际设计中通常让齿宽控制在合理的锥距范围内，并保证大端有足够的刀具退刀和装配空间。

　　外形尺寸与安装边界需要围绕轴交区域展开。锥齿轮的最大外缘由齿顶圆和背锥共同决定，安装时两轮轴线交点应与设计基准重合，轴向位置通过轴肩、套筒、轴承或锁紧件约束。若采用90度交轴布置，输入侧和输出侧的箱体开口方向相互垂直，检修空间也应分别预留。齿轮端面到轴承内圈的距离、轮毂长度与轴段配合长度都要协调，过短的轮毂会降低定位稳定性，过长则可能挤占啮合区周边空间。对于需要封闭运行的设备，还应在齿轮副外侧预留箱体壁厚、润滑油腔和端盖密封位置；对于开放式教学或演示机构，则可简化护罩，但仍需保证旋转件与固定件之间有安全间隙。

　　在实际用途上，这类锥齿轮副适用于低速到中低速、需要转角传递的轻载或中载场合。它不像多级圆柱齿轮减速箱那样强调大减速比，而是更侧重方向转换和结构紧凑。配合运动过程展示后，该结构也适合用于机械原理教学、传动方案评审、设备内部布局沟通以及装配工艺说明。观看者可以直接理解动力从一根轴传入后，如何通过锥形轮齿推动另一根相交轴旋转，而不是仅依靠二维图纸推断啮合关系。

　　建模过程中还应注意齿面连续性与装配约束的一致性。锥齿轮齿面属于空间曲面，齿顶、齿根、分度圆锥和安装基准面之间存在明确几何关系；若单独绘制两个外观相似的齿轮而不建立共同节锥基准，动画中可能出现齿面穿插。合理的做法是在装配环境中依据轴交点定位两轮，再通过啮合关系或运动耦合约束转速，使转角变化符合齿数比。这样得到的结构不仅视觉上完整，也能服务于后续工程图绘制、干涉检查、加工沟通和样机验证。

　　锥齿轮传动的维护与安装也与其结构特点相关。由于轮齿对轴向位置敏感，装配时需要通过垫片或调整螺母控制齿侧间隙，间隙过小会发热并增加磨损，间隙过大则产生冲击和噪声。润滑方面，闭式箱体多采用油浴或飞溅润滑，使齿面在啮合区形成油膜；开式机构则需预留定期润滑和防尘措施。三维结构中若能体现轴承位、轴肩和端盖边界，就能进一步帮助工程人员判断装配顺序：先装入轴与齿轮，再调整啮合接触位置，最后压紧轴承并封闭端盖。

　　总体来看，该锥齿轮传动结构围绕相交轴运动传递建立，几何形态、装配关系和运动过程相互对应。它既展示了锥齿轮由大端到小端收缩的典型外形，也保留了齿轮副在旋转中的啮合逻辑，可用于转角传动机构的方案设计、结构校核、教学演示和装配说明。对三维建模从业者而言，完成这类结构的关键不在于单独修饰某一个齿，而在于让节锥、轴系、齿面接触和安装边界在同一装配中保持协调，使模型从外观展示走向可用于工程讨论的数字化结构。
