多腔式塑料零件注塑成型模具结构

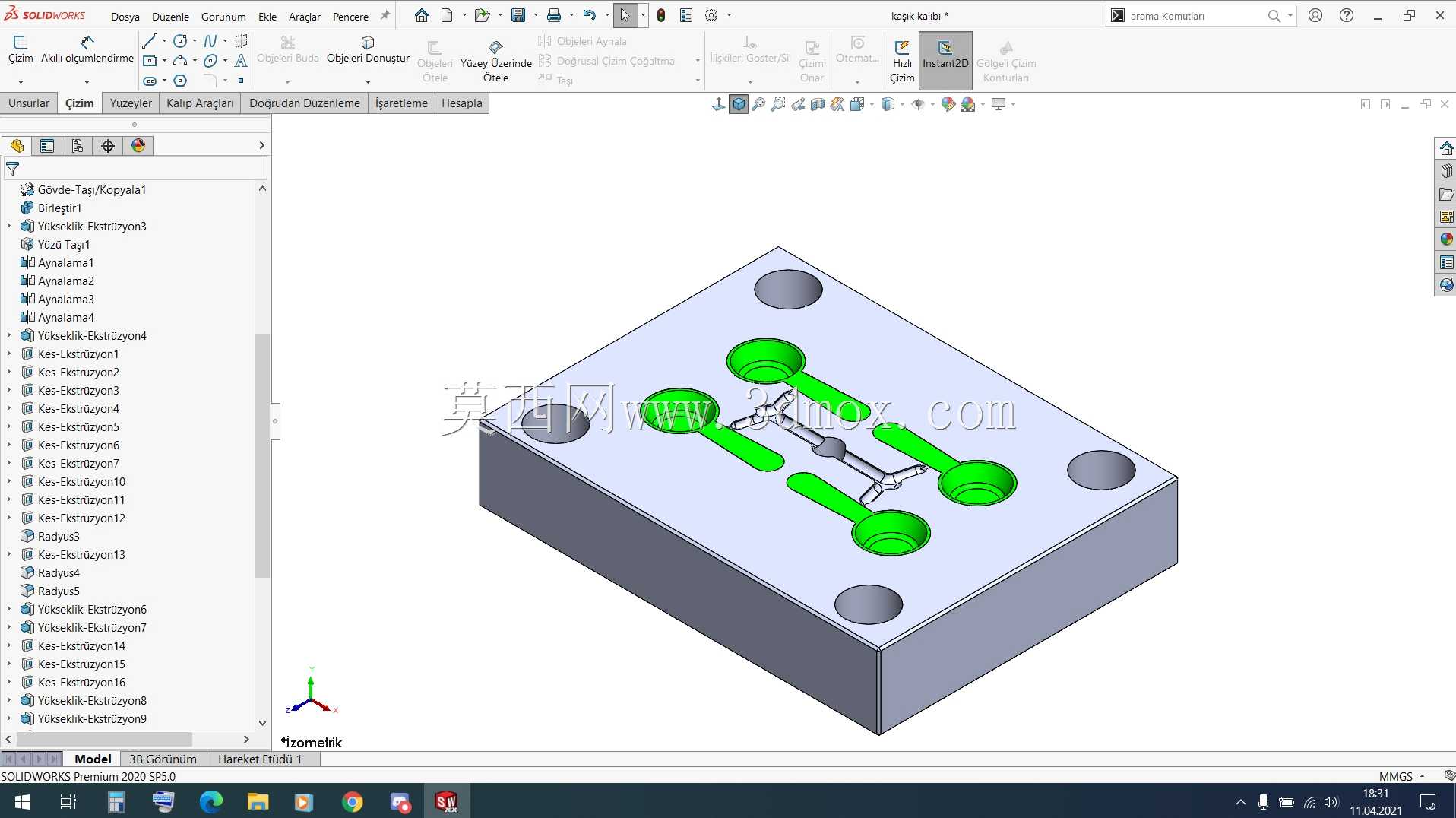

该套模具结构主要应用于小型异形塑料零件的批量注塑生产场景，常见于消费电子配件、小型家居塑料件、玩具零部件等产品的成型加工环节，适配卧式注塑机的安装使用要求，可在单次注塑循环中完成多件同规格异形塑料件的成型作业，有效提升单批次生产效率，降低单位零件的成型能耗与人工分摊成本。从实际生产用途来看，这套模具针对带细长连接筋、多端圆柱凸台结构的异形塑料件设计，能够精准复刻零件的复杂外形轮廓，避免薄壁筋位在成型过程中出现缺胶、飞边、变形等常见缺陷，保证成型后零件的尺寸一致性与外观质量，满足下游装配环节的公差配合要求。在功能特性层面，模具采用一模多腔的排布设计，四个成型型腔围绕中心分流道呈对称布局，能够保证注塑过程中熔融塑料向各个型腔的充模压力、流速保持均匀，减少各型腔成型零件的品质差异；模架四角设置的导柱安装孔位，可配套标准导柱导套实现动定模的精准合模定位，避免合模错位导致的型腔损伤或零件尺寸超差；型腔区域的绿色标识结构对应成型零件的轮廓区域，周边预留的冷却水道布置空间，可在成型过程中实现快速均匀降温，缩短零件冷却定型时间，同时减少零件因冷却不均产生的翘曲变形问题。设计思路上，这套模具优先考虑量产场景下的稳定性与加工便利性，型腔排布遵循最短流道原则，中心进料的分流道设计能够最大程度减少流道凝料的原材料浪费，同时降低熔融塑料在流道内的压力损失，保证薄壁筋位区域的充模饱满度；模架采用标准模坯规格加工，无需定制特殊尺寸模架，可降低模具的加工制造成本，缩短模具的生产交付周期；分型面选择在零件的最大轮廓处，能够保证开模后零件顺利留在动模侧，配套顶出机构即可实现零件的自动脱落，适配自动化生产流水线的作业要求。从外形尺寸与安装边界来看，模具整体为方正的矩形模架结构，整体厚度适配常规100-200吨锁模力注塑机的模厚安装范围，模架四周的压板槽位置符合通用注塑机的装夹标准，无需额外改装即可快速上机安装；型腔区域的深度根据成型零件的高度设计，合模后动定模的贴合面紧密贴合，无多余溢料间隙，各个成型型腔的尺寸公差控制在塑料件成型的合理范围内，能够保证长期批量生产过程中的尺寸稳定性，减少生产过程中的模具维护频次。
