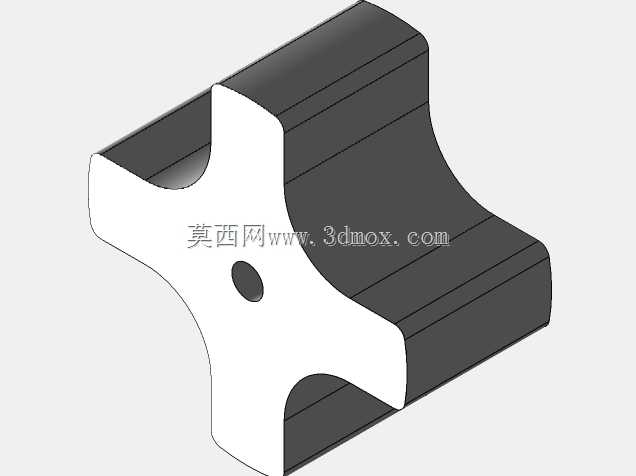

异形曲面承托限位金属结构件

该异形曲面承托限位构件，主要应用于轻载输送线、工装夹具定位工位以及小型设备的管线承托场景，在实际生产场景中可承担圆柱状工件、管状物料的侧向承托与径向限位作用，避免输送或装配过程中物料出现偏移、滚落问题，同时也可作为小型设备机架的边角连接补强件，分散节点处的集中应力，提升框架整体的抗形变能力。从功能特性来看，构件主体采用一体化成型设计，主体的内凹曲面弧度经过适配性调校，可贴合直径在适配区间内的圆柱类工件外轮廓，接触区域做了顺滑过渡处理，不会对接触的工件表面造成刮擦损伤；构件正面预留的单孔位为安装定位孔，可配合标准紧固件完成构件与安装基面的固定，孔位周边做了沉台设计，可让紧固件端头完全沉入构件平面内，避免突出的端头干涉物料通行或周边部件运动。在设计思路上，该构件优先兼顾了安装便捷性与结构强度，主体的加厚基体可承受常规工况下的径向载荷与侧向冲击力，外伸的四个支耳做了圆弧收边处理，既消除了锐边带来的安全隐患，也可在安装时作为对位基准，快速对齐安装基面的标记线，降低现场装配的对位难度；构件的曲面与平面衔接处均做了圆角过渡，避免应力集中导致的构件断裂问题，同时也减少了加工过程中的应力残留，提升构件的长期使用稳定性。从安装边界来看，该构件属于紧凑型安装配件，整体外轮廓尺寸适配小型工位的安装空间，不需要占用过大的安装基面面积，安装时仅需在基面加工对应规格的单组安装孔即可完成固定，不需要复杂的配套安装座；构件的厚度经过载荷校核，在额定承托载荷下不会出现弯折形变，曲面的深度设计可保证被承托的圆柱物料在受到常规侧向扰动时不会脱离承托位，同时也不会因为包裹弧度过大导致物料取放受阻，适配人工上下料与自动化机械手取放的双重作业需求。在实际产线应用中，该构件可多件组合使用，成对布置即可形成V型承托位，用于轴类零件的检测工位承托，也可单件安装在输送线侧边作为导向限位块，引导管状物料沿预定路径输送，适用场景覆盖装配、检测、输送多个生产环节，结构简单可靠，维护成本极低，不需要额外的润滑或定期更换易损件，可长期稳定在工位上发挥作用。
