不锈钢六角外螺纹软管接驳接头结构设计

这款不锈钢六角软管接头是流体输送管路系统中应用极为广泛的接驳构件，在民用给排水、化工流体传输、气动设备回路、液压辅助管路、园林灌溉系统、食品级流体输送等场景中都承担着核心的管路转接功能，主要用于实现硬质外螺纹端口与柔性软管之间的密封稳固连接，解决不同材质管路接驳时的适配性问题，避免流体输送过程中出现脱落、渗漏、通径突变压损过大等常见管路故障。

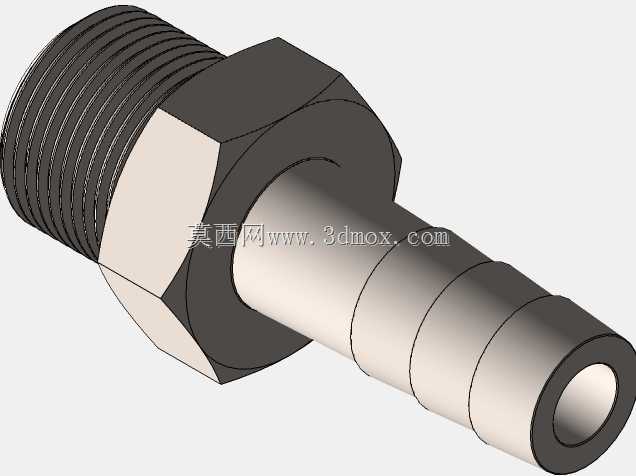

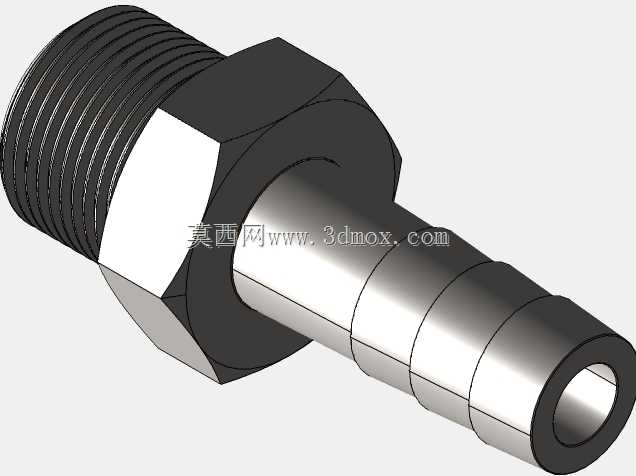

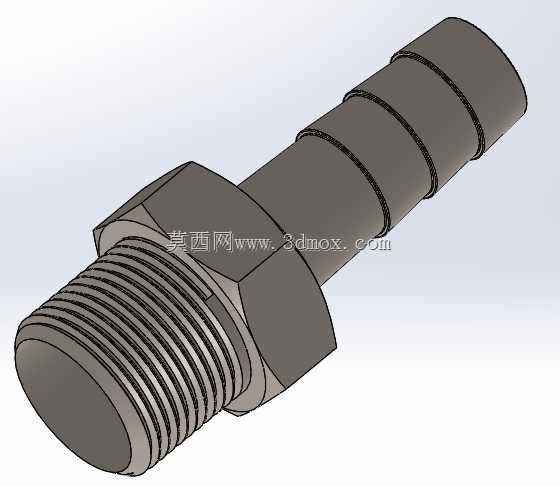

从功能特性来看，该接头整体采用不锈钢材质打造，具备优异的耐锈蚀、耐弱腐蚀性能，能够适应潮湿、弱酸碱接触等相对复杂的工作环境，长期使用也不会出现材质锈蚀剥落污染管路流体的问题，适配水、低压气体、低粘度油品等多种常见输送介质。接头一端为标准外螺纹结构，可直接与带有对应内螺纹的阀体、设备端口、管路三通/直通等构件实现螺纹旋合连接，螺纹段的精度控制能够保证旋合过程顺畅，配合生料带或密封垫圈即可实现可靠的静密封效果；中间的六角结构是专门为安装作业设计的受力部位，标准的六角对边尺寸能够适配普通活动扳手、开口扳手等常用安装工具，安装时可以施加足够的拧紧力矩，既不会因为受力结构不合理导致接头表面被扳手夹伤变形，也能保证螺纹连接的预紧力足够，避免管路承压时出现接头松脱渗漏的问题。

接头另一端为多段环槽式的宝塔插接结构，也就是软管接驳端，设计时通过多道凸起的环棱与软管内壁形成过盈配合，当软管套入该段后，环棱会嵌入软管内壁形成多道密封防线，同时配合喉箍在对应环槽位置的锁紧固定，能够承受远高于普通直插接头的管路压力，即使管路出现小幅压力波动，也不会出现软管脱落、介质渗漏的问题。在设计过程中，该接头充分考虑了实际安装的边界限制：外螺纹端的长度控制在合理范围，既保证足够的螺纹啮合长度满足连接强度要求，也不会因为螺纹过长导致旋入后突出过多占用额外的安装空间；六角段的厚度经过力学校核，能够承受安装拧紧时的扭矩而不发生变形断裂；宝塔端的环槽间距、深度都经过优化，既保证插接后的摩擦力与密封性能，也不会因为环棱过于尖锐割伤软管内壁，延长配套软管的使用寿命。整个接头的内部通径保持平滑过渡，没有突兀的截面变化，能够大幅降低流体通过时的局部压损，保证管路输送的效率，避免介质在接头内部残留堆积，尤其适合对卫生性有一定要求的流体输送场景。
