非绝缘扁平压接式端子连接器结构设计

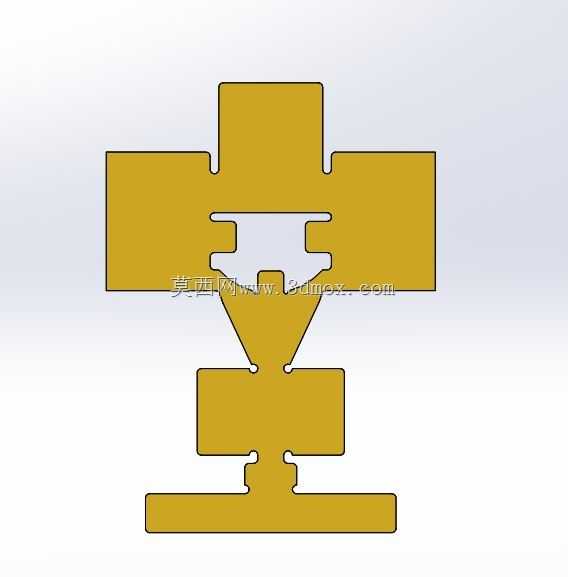

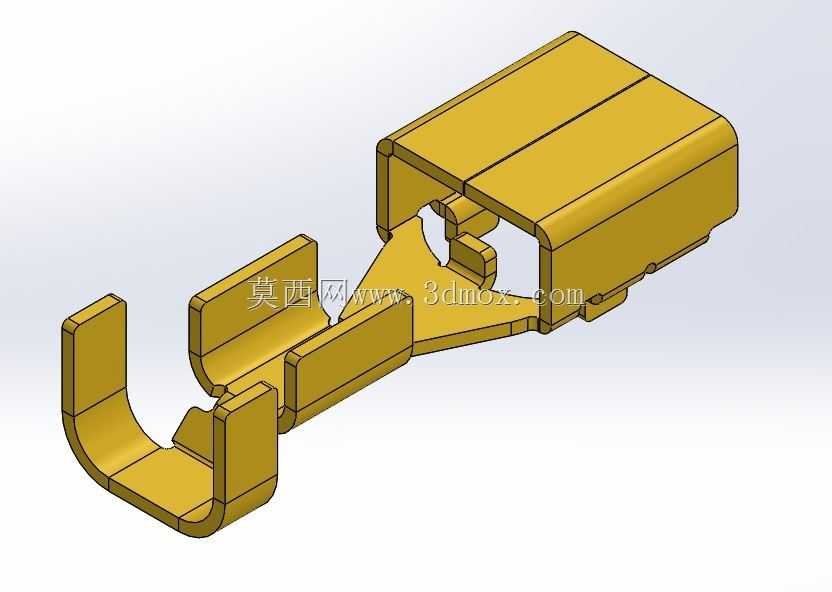

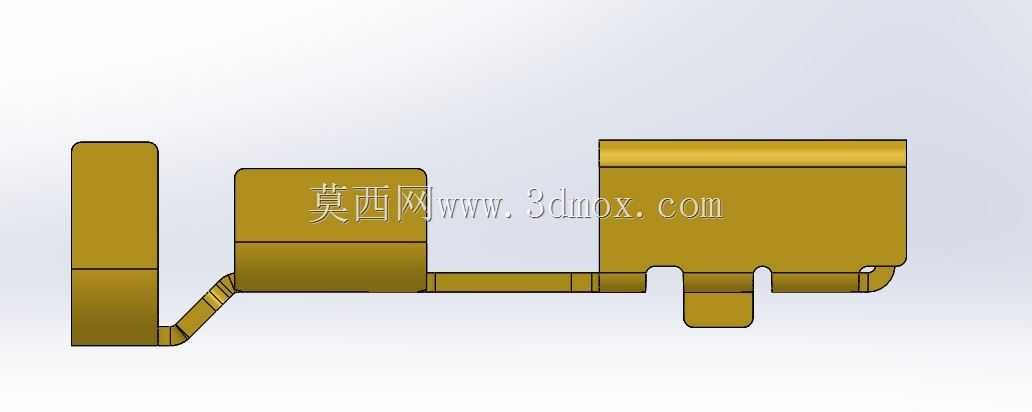

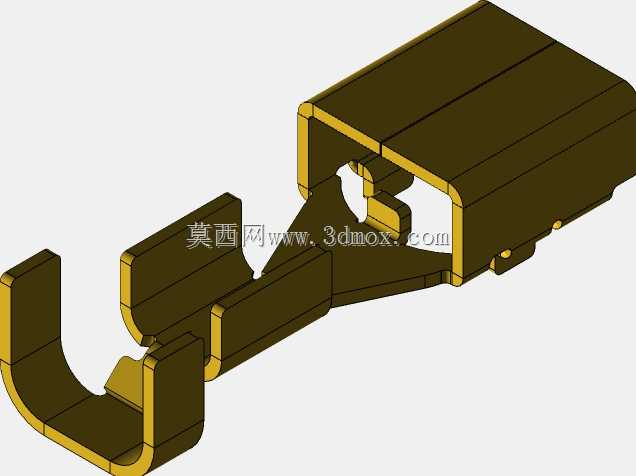

这款非绝缘扁平连接器主要应用于低压电气布线、汽车线束接驳、小型电子设备内部线路连接场景，是线束压接工艺中常用的快速接驳部件，多用于线径适配范围内的扁平导线无焊连接，无需额外绝缘护套即可在空间紧凑的布线区域完成线路导通固定，适配自动化压接设备的批量生产工序，也可配合手动压接钳完成小批量线束装配作业。产品整体采用一体化冲压弯折成型结构，无额外拼接部件，前端为U型卡接开口结构，可直接卡入对应规格的扁平接线位，中部设置有带锁止卡位的压接区域，压接后可通过两侧的挟锁结构咬合导线线芯与绝缘层，避免导线受拉拽时出现松脱、接触不良的问题，尾端为包覆式防护结构，可对压接后的导线端部形成应力释放支撑，减少导线弯折处的疲劳断裂风险。设计过程中重点考量了压接形变的预留空间，压接区域的壁厚经过反复校核，既保证压接时可产生足够的塑性形变抱紧导线，又避免压接过载导致的部件开裂，同时卡接端的开口尺寸与对接端的卡位公差严格匹配适配规格，保证插接后接触电阻稳定，不会因振动出现接触断开的问题。产品适配的扁平导线规格为6.35×0.8毫米，整体外形紧凑无多余突出结构，安装时无需预留过大的操作空间，可在密集排布的线束组中完成单个线路的接驳作业，安装边界可适配多数常规接线位的尺寸要求，非绝缘的结构设计也让其在需要导通接地的场景中可直接作为接地连接端子使用，无需额外去除绝缘层的工序，有效提升线束装配的作业效率。结构上的锁止卡扣设计可在插接到位后形成反向止退力，即使在设备长期运行产生振动的工况下，也能保持稳定的连接状态，避免线路故障的发生。
