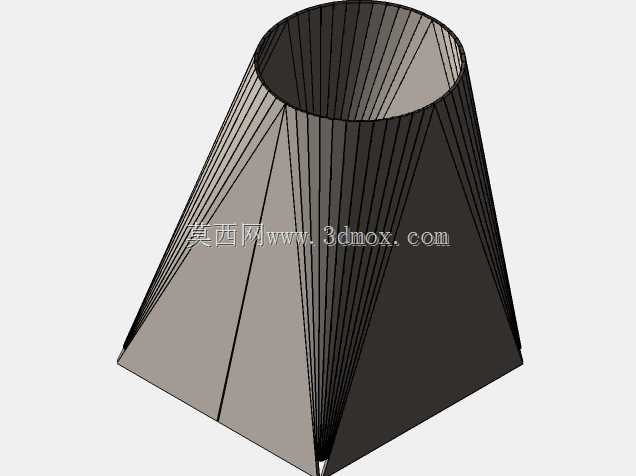

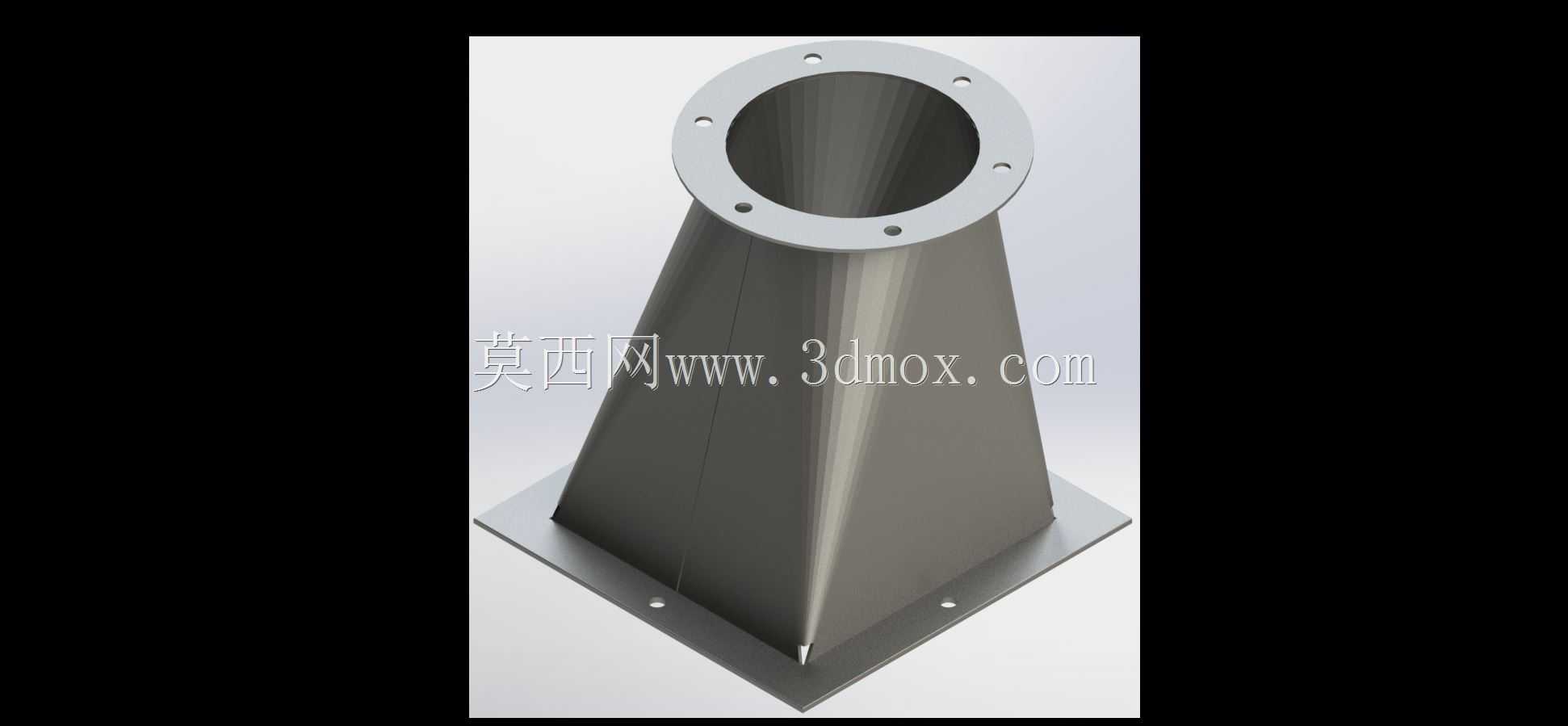

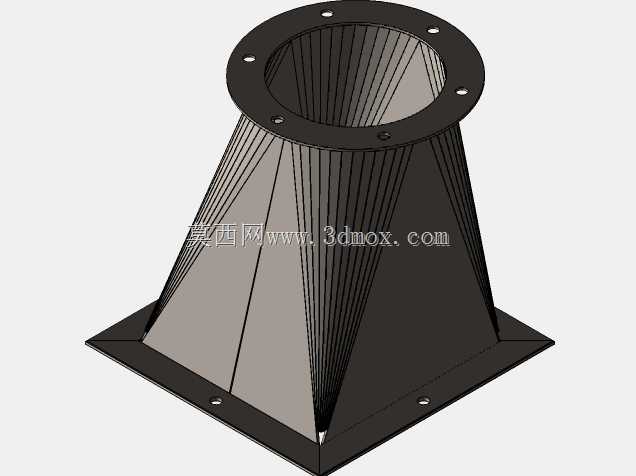

天圆地方偏心变径连接风道接头

该构件属于通风除尘、物料气力输送系统中的核心过渡连接件，主要应用在工业车间除尘管网、粮食加工输送管线、暖通空调送风系统以及环保废气处理设备的管路衔接场景中，解决圆形管道与方形设备接口不对中、截面形状不匹配的连接难题，避免管路强行对接产生的应力集中、风道涡流、输送堵料等问题，可适配不同走向的管路布局，尤其适合现场安装空间受限、接口存在偏心错位的改造类项目。

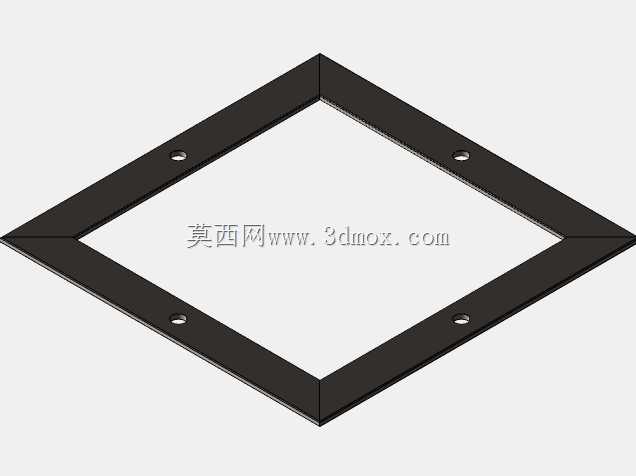

从功能特性来看，该偏心天圆地方结构可实现气流或粉状物料的平滑过渡，相较于正心天圆地方，它能够在不额外增加弯头组件的前提下，完成偏置管路的对接，有效降低管路系统的风阻，减少输送过程中的物料残留堆积，降低管路堵塞的概率，同时减少气流紊流产生的振动与噪音，提升整个管路系统运行的稳定性。上下两端均采用带安装孔的法兰结构，上端圆形法兰可直接对接圆形风管、风机出口或者圆形设备接口，下端方形法兰可对接方形除尘设备入口、方型风管或者料仓接口，法兰上的安装孔位均匀排布，可配合密封垫片实现端面密封，杜绝输送过程中的漏风、漏料问题。

在设计思路上，该构件采用偏心斜锥过渡结构，四个锥面做平滑折弯拼接，过渡段无突变折角，所有棱边做圆滑过渡处理，避免应力集中点的出现，同时兼顾钣金加工的工艺性，可通过板材放样下料、折弯、焊接成型，加工难度低，成型后结构强度可靠。设计时充分考虑了安装边界的适配性，上端圆形法兰的孔径、孔位分布匹配常规圆形风管的法兰标准，下端方形法兰的安装孔位适配常规方形设备的接口尺寸，过渡段的偏心距可适配常见的管路错位量，安装时无需额外调整管路走向，可直接通过螺栓完成两端的紧固连接，大幅降低现场安装的施工难度。

从安装尺寸边界来看，上端圆形法兰的外径略大于对接圆管的外径，预留足够的螺栓安装操作空间，下端方形法兰的边长大于过渡段底部的截面尺寸，保证法兰连接面有足够的密封压紧宽度，整体构件的轴向长度经过优化，既保证过渡段的平滑度降低风阻，又不会占用过多的轴向安装空间，可适配狭窄的安装工位，构件整体壁厚可根据输送介质的风压、物料磨损特性做对应调整，满足不同工况的使用强度要求。
