天圆地方变径连接法兰接头结构

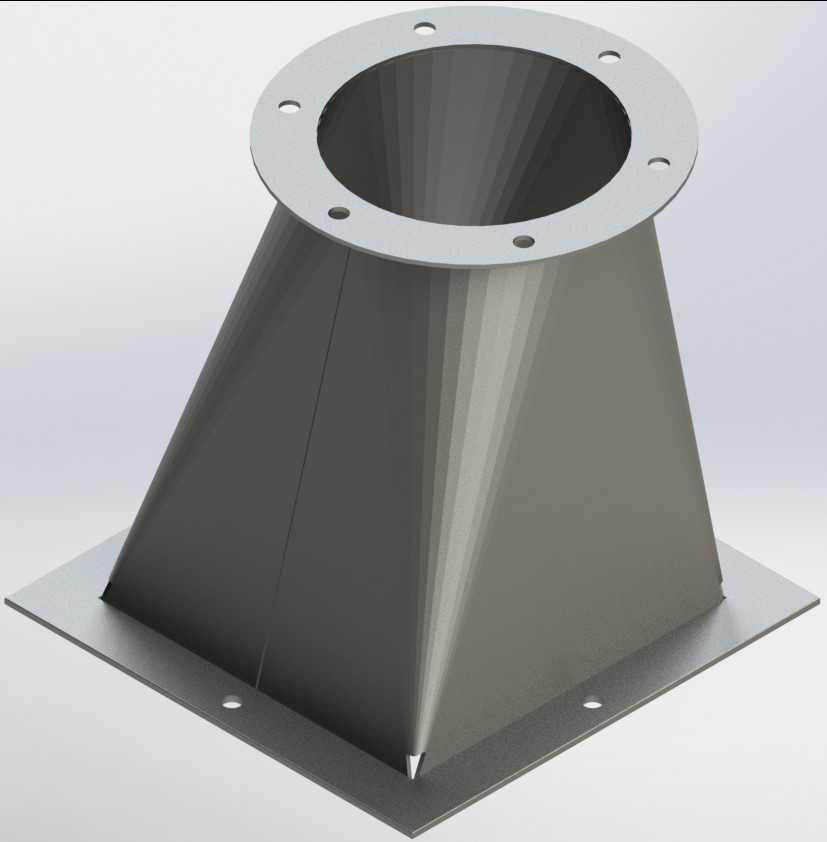

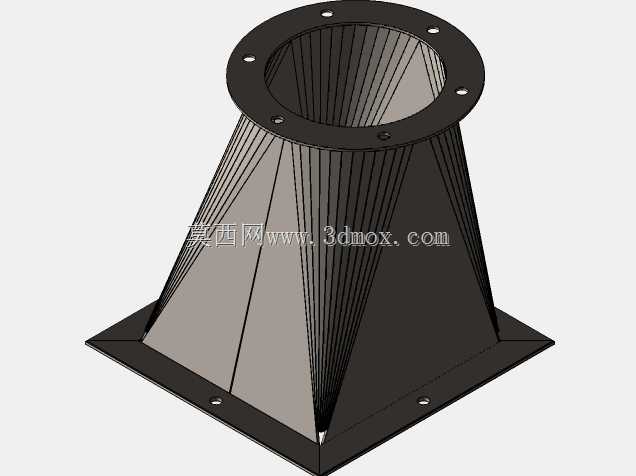

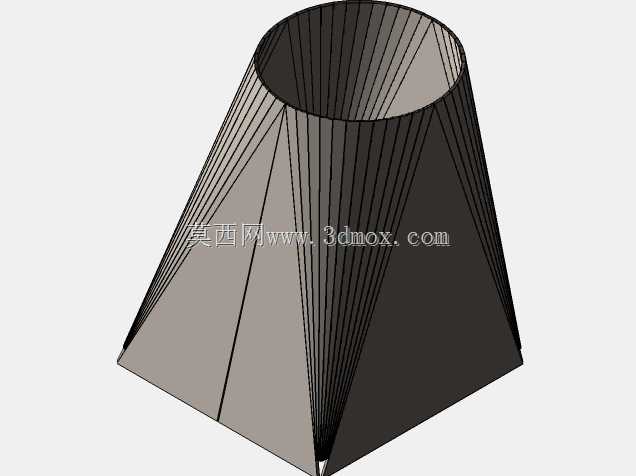

　　该变径连接构件属于通风除尘、物料输送管路系统中的常用过渡连接件，日常在车间除尘系统、粉体气力输送管线、空调通风管路、工业废气收集系统中应用广泛，主要作用是实现圆形管路与方形设备接口之间的平滑过渡，避免管路截面突变造成的风阻激增、物料沉积、紊流噪声等问题。从结构设计来看，构件上端为带安装孔的圆形法兰盘，下端为带安装孔的方形安装底板，中间段为锥台状过渡段，整体采用薄壁钣金折弯焊接成型，过渡段的曲面展开经过精确计算，确保拼接后无明显褶皱、错位，内壁平滑无凸起，能够最大程度降低介质流经时的阻力损失。上端圆形法兰共设置6个均匀分布的螺栓安装孔，孔位沿圆周等角度排布，适配常规圆形通风管道的法兰连接标准，

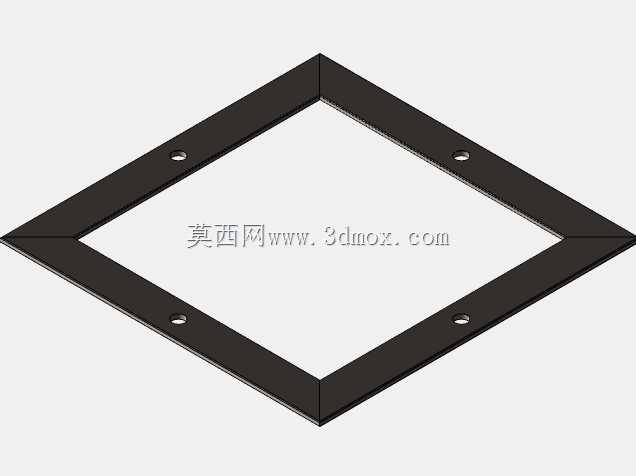

　　安装时可通过螺栓与上游圆形管路的配对法兰紧密贴合，配合密封垫可实现良好的气密效果，避免输送过程中出现漏风、漏料问题。下端方形底板的四个角附近分别设置安装孔，可直接固定在方形设备的接口端面，比如除尘设备的进风口、风机的方形出风口、车间排风罩的接口位置，方形底板的平面度经过严格控制，安装后能够与设备端面完全贴合，无需额外调整即可保证密封性能。设计过程中重点考量了过渡段的斜率控制，锥面的倾斜角度控制在合理范围内，既避免角度过小导致构件整体高度过高、占用过多安装空间，也避免角度过大造成截面突变引发的流场紊乱，针对含尘气体、轻质粉体的输送场景，内壁的平滑过渡能够减少物料在管壁的附着堆积，降低管路堵塞的概率，减少日常运维的清理工作量。

　　从安装边界来看，构件的整体高度适配常规管路变径的安装空间需求，上端法兰的外径、安装孔中心距匹配常用的圆形通风管规格，下端方形底板的边长、安装孔间距适配常规方形设备接口尺寸，安装时无需对现有管路或设备进行额外的切割、打孔改造，可直接配对安装，大幅降低现场施工的工作量。构件的壁厚选择兼顾了结构强度与轻量化需求，在满足管路负压或正压工况下的结构稳定性要求的同时，不会造成整体重量过大，减轻安装时的承重负担，也降低了管路系统的整体载荷。在实际使用场景中，这类变径接头常配合通风蝶阀、软连接、除尘滤筒、离心风机等部件共同组成完整的通风除尘系统，在木工车间除尘、焊接烟尘收集、粮食加工粉体输送、化工废气排放等场景中都有大量应用，

　　相比现场手工敲制的变径接头，该标准化结构的尺寸精度更高，内壁流道更顺滑，安装适配性更好，能够有效提升整个管路系统的运行效率，降低风机的能耗损失，同时减少因管路阻力过大造成的风量不足、除尘效果差等问题。设计时还考虑了钣金加工的工艺性，过渡段的分瓣拼接方式符合常规钣金加工的折弯、焊接工艺要求，不需要特殊的成型模具即可完成加工，加工成本可控，适合批量生产应用，法兰与底板的安装孔均采用标准化孔位设计，能够和市面上主流的通风管路配件实现通用互换，不需要单独定制配对法兰，进一步降低了项目的配件采购成本。
