带键槽同步带正时传动轮结构设计

项目分类:齿轮 发布时间:2022-03-03 ID:569229

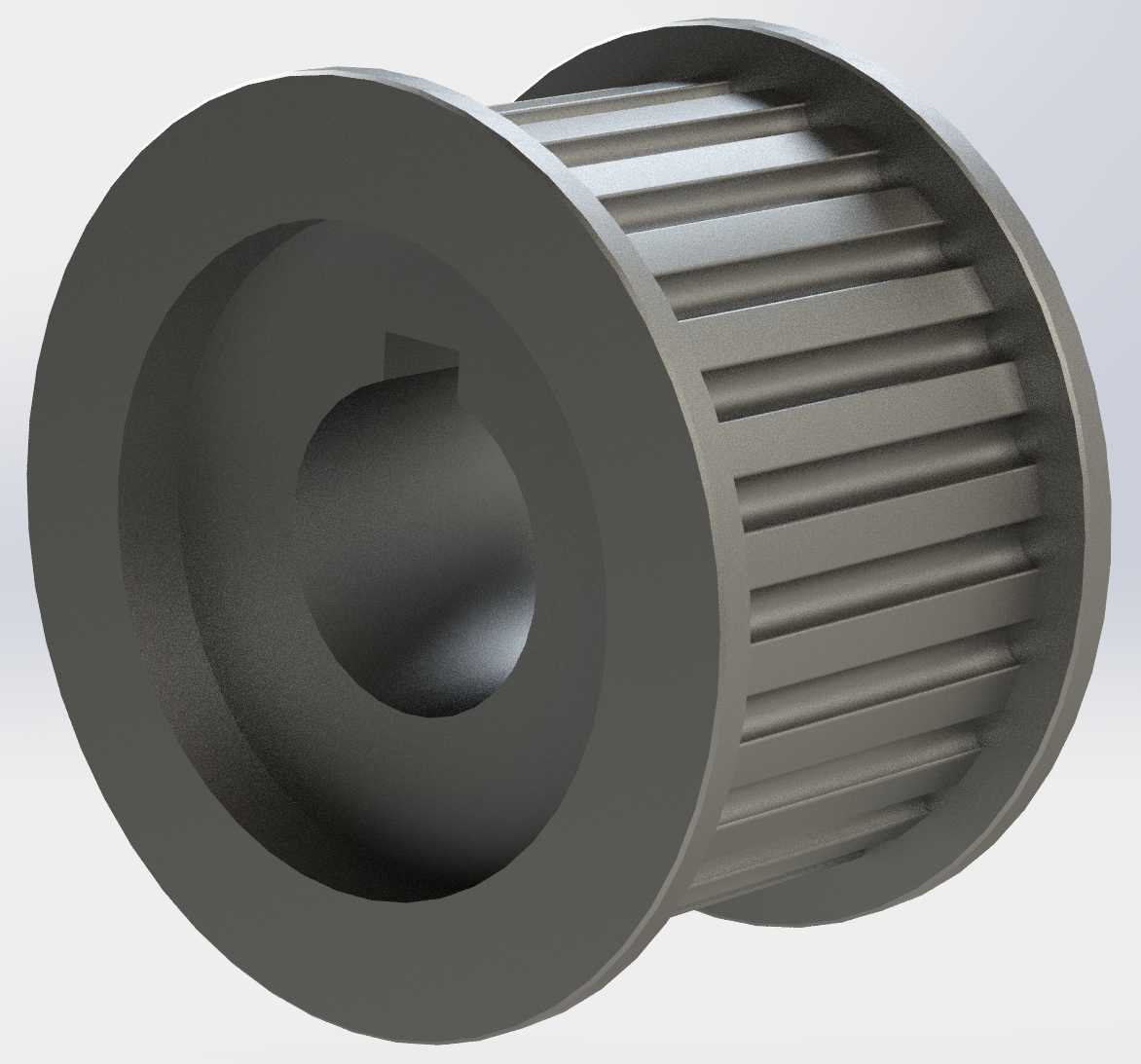

  • 带键槽同步带正时传动轮结构设计

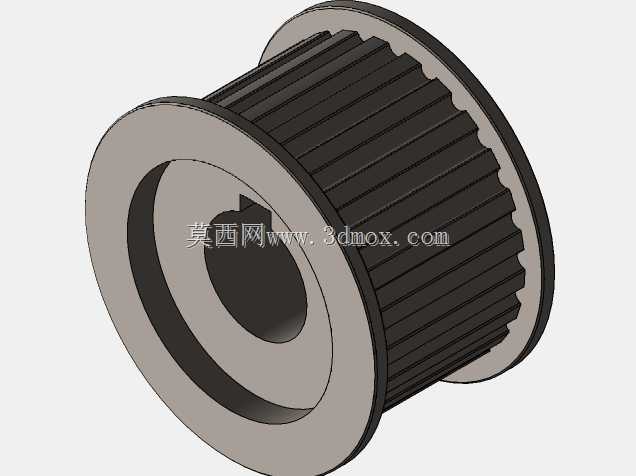

  • 带键槽同步带正时传动轮结构设计

  在自动化输送、精密传动、内燃机正时系统、纺织机械进给机构这类对传动比精度有硬性要求的场景里,正时同步带轮的设计合理性直接决定整套传动链路的运行稳定性,不同于普通平带轮依赖摩擦力传递扭矩的结构,这类带周向齿槽的同步轮通过齿形与同步带的啮合实现无滑差传动,能在长周期运行中保持精准的传动比,不会出现普通皮带传动常见的丢转、张紧后传动比偏移问题。这款同步轮的内孔采用带单键槽的设计思路,是考虑到常规过盈配合安装在频繁正反转、启停冲击的工况下容易出现轴与轮的相对周向窜动,单键槽的结构可以通过平键传递额定扭矩,安装时只需将轮体键槽对准轴上预装的平键推入到位,再通过轴端挡圈锁定轴向位置即可完成装配,相比无键的胀套连接结构,

  这种键连接的形式加工成本更低,对安装现场的工具要求不高,普通维修班组借助常规拉马、铜锤就能完成拆装更换,适配多数通用工业设备的维护场景。从结构细节来看,轮体两侧设置了高出齿顶的挡边结构,这部分结构的作用是约束同步带的轴向窜动,很多新手设计同步轮时容易忽略挡边的高度余量,实际运行中同步带受张力波动、带轮安装平行度误差影响会产生轴向偏移,挡边高度如果低于带厚的三分之一,高速运行时很容易出现同步带爬齿、脱带的故障,这款轮体的挡边高度预留了足够的余量,能覆盖常规宽度同步带的轴向窜动范围,不需要额外加装带导向的压带轮。轮体的齿形采用等距梯形齿设计,齿槽的圆角经过优化,不会在啮合过程中对同步带的齿根产生过度的剪切应力,

  很多早期的同步轮设计齿槽根部采用直角结构,运行一段时间后同步带齿根位置会出现明显的裂纹,大幅缩短皮带的更换周期,这款轮体的齿槽根部做了适配皮带齿根圆角的过渡处理,啮合时齿面接触应力分布更均匀,能有效降低皮带的磨损速率。内孔的键槽位置做了对称度管控,确保轮体安装到轴上之后,周向的齿形分布不会因为键槽的偏移产生动平衡问题,尤其是在转速超过1500rpm的传动场景中,如果轮体的动平衡等级达不到G6.3的要求,运行时会产生明显的振动,连带影响轴端支撑轴承的使用寿命,这款轮体的壁厚设计均匀,键槽去除的材料重量在对称位置做了对应的余量补偿,不需要额外做动平衡去重就能满足中高速传动的动平衡要求。安装边界方面,轮体的总宽度适配对应型号的同步带宽度,

  两侧挡边的外径比齿顶圆直径大出的余量控制在合理范围,不会和周边的机架护板、张紧机构产生运动干涉,设计时已经考虑了安装时的轴向调整空间,轮体在轴上的位置可以根据皮带的实际安装位置做小范围的轴向微调,不需要额外加工调整垫片。在实际选型应用中,这类同步轮常搭配对应节距的橡胶同步带或聚氨酯同步带使用,中心距的调整范围预留了皮带安装所需的张紧行程,不需要强行撬入皮带就能完成装配,避免安装时损伤皮带的齿形结构。不同于齿轮传动需要严格的润滑密封环境,同步带轮的传动形式不需要额外加注润滑油,适配食品加工、纺织、电子制造这类对油污有严格限制的生产场景,不会因为润滑油泄漏污染生产物料。轮体的材料选用常规的45号钢即可满足多数工况的强度要求,如果是在有腐蚀环境的场景中使用,也可以更换为铝合金或不锈钢材质,对应的三维模型已经把齿形参数、键槽尺寸、挡边位置的参数做了全约束,设计人员选型时只需要根据实际传递的扭矩、安装轴径调整对应尺寸参数,就能快速生成适配自身设备的轮体工程图,不需要从零开始绘制齿形轮廓,能大幅缩短传动结构的设计周期。
