环形多连杆调节式风动阀门结构

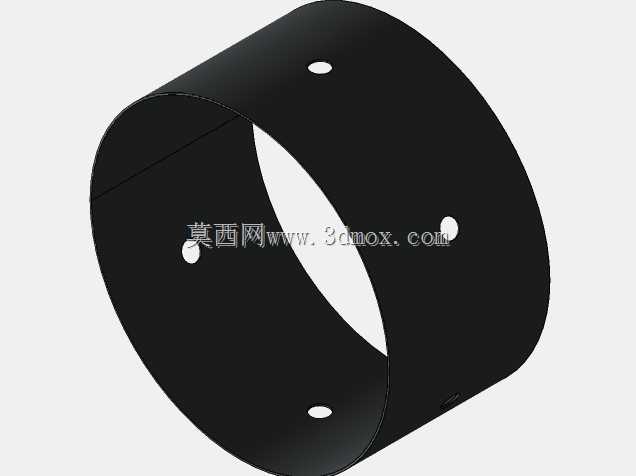

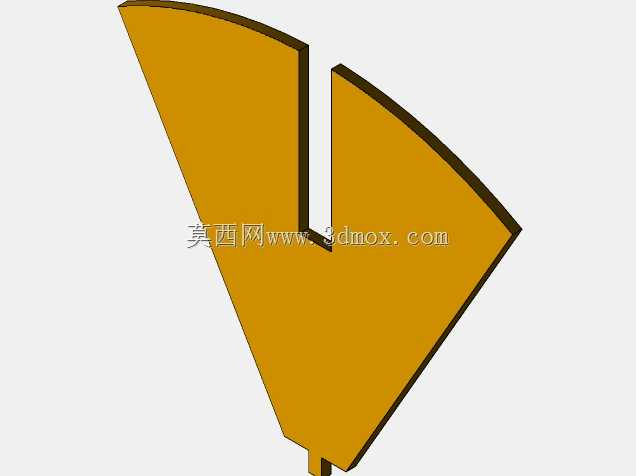

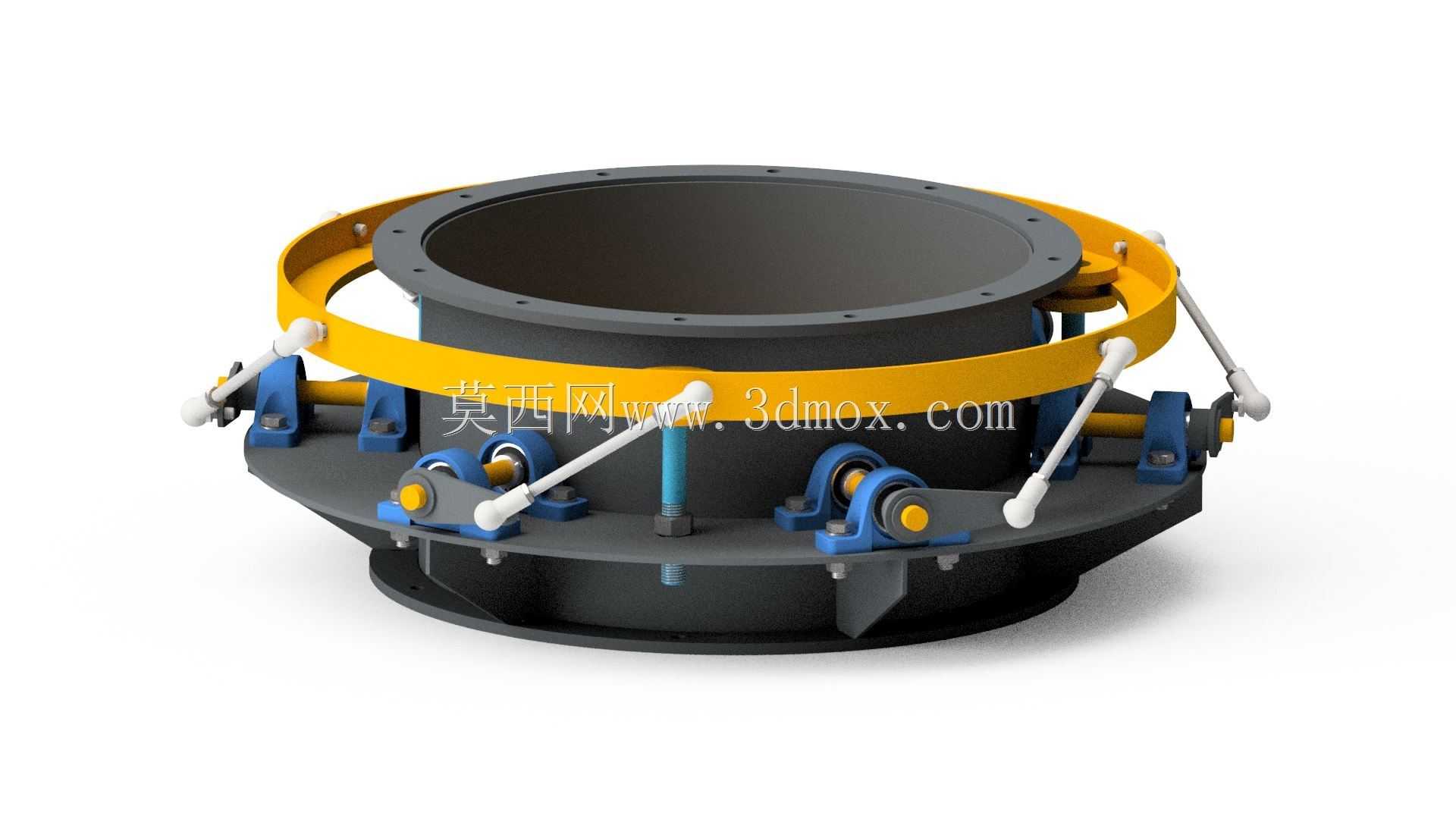

该结构为应用于工业通风、除尘、粉体输送管路系统中的环形调节风阀，主要安装在圆形通风管道的接驳位置，承担管路内气流通断、流量调节、压力平衡的核心作用，常见于冶金除尘系统、建材粉体输送线、化工通风排气、粮食仓储通风等场景，可适配含尘气流、常温常压空气、低磨损性粉体介质的管路调控需求。整体采用上下法兰对接的安装形式，上下端均预留标准法兰螺栓孔位，可直接与同通径的圆形管道法兰完成密封对接，安装边界完全匹配常规工业圆形通风管道的接驳尺寸，无需额外制作过渡转接件，安装时仅需在法兰对接面加装密封垫即可完成固定，适配垂直、水平等不同走向的管路安装需求。结构核心采用周向均匀布置的多组连杆同步驱动机构，环绕阀体外圈设置环形驱动环，通过多组等角度分布的摆臂连杆与内部阀瓣调节机构连接，驱动环动作时可同步带动所有调节点位同步位移，保证阀瓣调节过程中周向受力均匀，避免单侧受力导致的卡涩、密封不严问题，相比传统单臂驱动风阀，调节同步性更优，大口径工况下的调节精度更高。手动操作端设置多组带绝缘握套的操作手柄，沿环形驱动环周向分布，操作人员可从任意方位操作手柄完成开度调节，操作力矩经过连杆杠杆比优化，大口径工况下无需额外助力即可完成全行程调节，阀位可通过连杆机构的自锁特性保持在任意开度位置，无需额外设置锁止机构即可稳定维持设定流量。阀体主体采用圆筒形承压结构，壁厚满足常规低压通风管路的强度要求，可承受管路内的风压波动与轻微振动，内部阀瓣采用贴合式密封结构，全关位置可实现管路的有效截断，调节过程中阀瓣沿导向结构平稳动作，无偏摆卡滞问题。所有铰接转动点位均设置自润滑轴套，长期运行无需频繁注油维护，可适应多粉尘的工业现场环境，外露传动部件做了安全防护处理，避免运行过程中异物卡入传动间隙，整体结构紧凑，径向安装尺寸仅比对接管道外径略大，不会占用过多管路周边安装空间，可适配空间局促的管路布设场景。
