法兰连接暗杆式手动闸阀结构设计

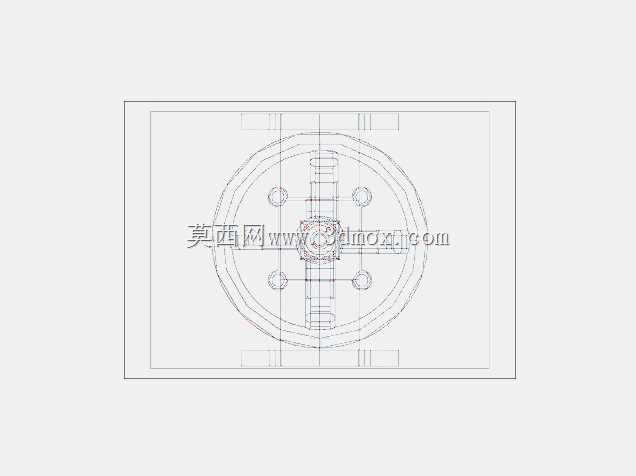

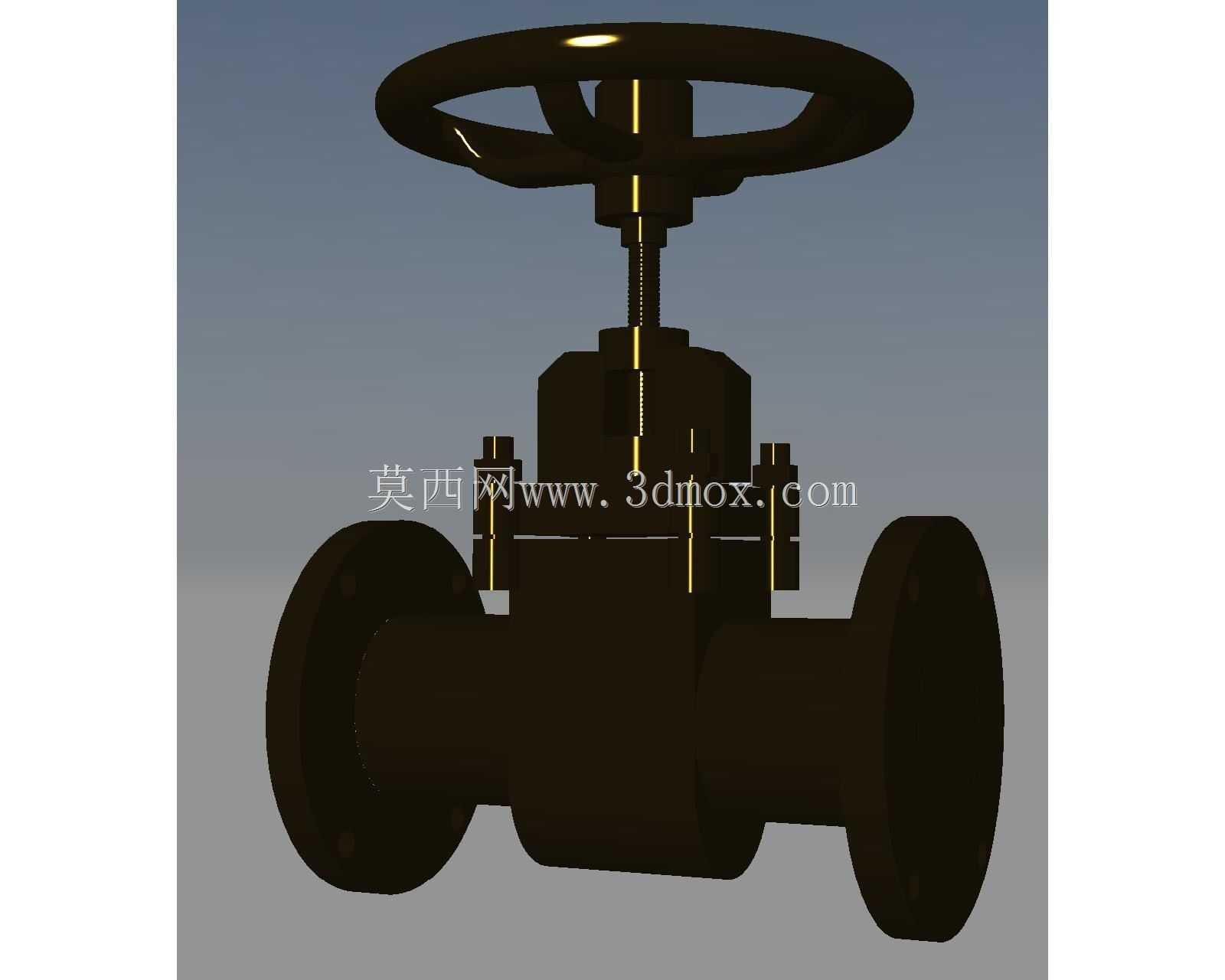

这款手动法兰闸阀主要应用于市政给排水、暖通循环、化工流体输送、油气集输等工业管路系统中，作为管路通断控制的核心截断类部件，承担着调节管路通断状态、管控介质流向的核心作用，相较于截止阀、蝶阀类产品，其全开状态下流阻极低，介质流经阀体时无明显方向折转，压力损失极小，适合长期保持全开或全关的工况使用，不适合作为节流调节部件长期处于半开状态，避免高速介质冲蚀密封面造成密封失效。从功能特性来看，该款闸阀采用暗杆结构设计，阀杆仅做旋转运动不随闸板做升降动作，手轮操作高度不会随阀门开度变化发生改变，对于安装空间高度受限的井下、管廊、设备夹层等场景适配性更强，手轮采用轮辐式圆形结构，操作时受力均匀，无需额外加力杆即可实现额定扭矩下的启闭操作，启闭过程中阀杆螺纹处于阀腔内部与输送介质接触，因此更适合输送水、油品等无强腐蚀性的常规介质，避免螺纹受腐蚀卡涩影响操作手感。从设计思路层面，该款闸阀采用双法兰连接结构，两端法兰密封面为突面形式，可适配同压力等级的标准法兰管路，安装时通过螺栓穿接法兰孔实现紧固，密封垫片可根据输送介质特性选配橡胶垫、金属缠绕垫等不同材质，满足不同压力、温度工况的密封需求；阀体采用一体式铸造流道结构，流道内壁做平滑过渡处理，避免介质滞留造成的流道堵塞或杂质沉积，闸板采用平行式密封结构，关闭时闸板沿阀体内侧导向槽垂直下落，贴合阀座密封面实现截断，密封面堆焊耐磨合金层，可耐受长期启闭摩擦与介质冲蚀，有效延长阀门整体使用寿命。从安装边界与尺寸适配来看，该款闸阀的结构长度、法兰连接尺寸、法兰螺栓孔分布均匹配通用工业管路标准，安装时需预留手轮操作空间，手轮旋转半径范围内无管路、结构件遮挡，保证操作时可实现整圈旋转，无需额外拆装周边部件即可完成启闭操作；阀门安装时无强制流向要求，可根据管路排布需求调整安装方向，垂直安装、水平安装均可正常使用，安装前需清理阀腔内部残留的铸造砂粒、加工铁屑等杂质，避免杂质卡滞闸板造成关闭不严的问题；日常使用中需定期对阀杆螺母位置加注润滑脂，降低操作扭矩，避免长期卡涩造成阀杆磨损，保证启闭操作顺畅无卡滞。
