三通式安全阀体结构设计方案

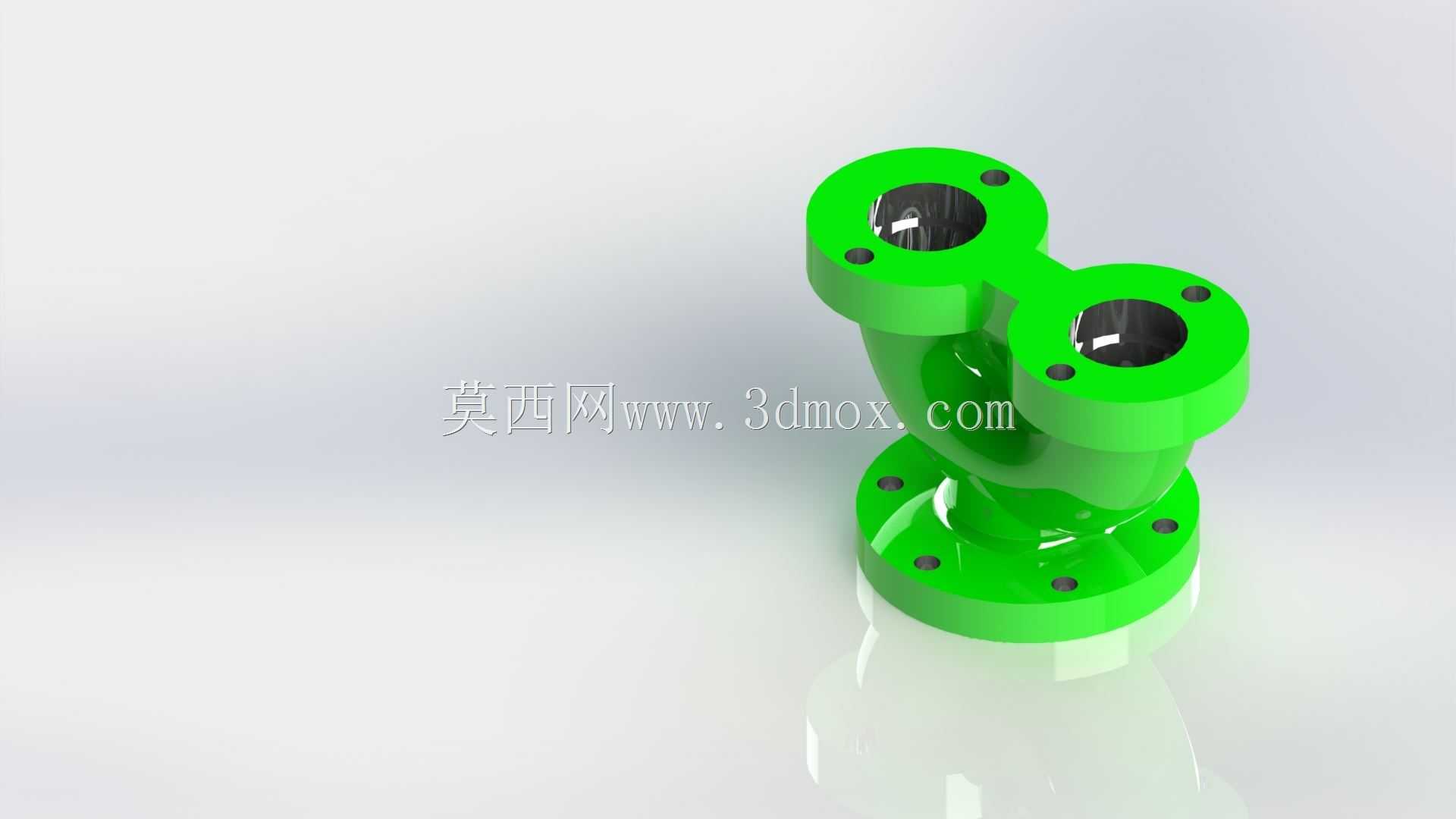

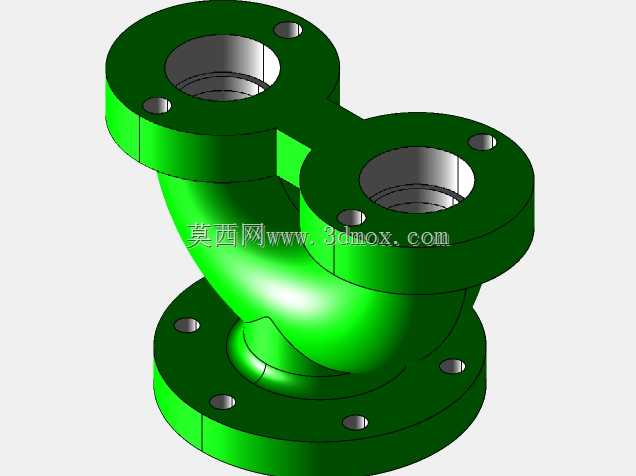

这款三通式安全阀体是压力管路系统中的核心承压承载部件，主要应用于石油化工、市政供排水、暖通空调、工业流体输送等场景的压力管控回路中，作为安全阀的主体支撑与流道承载结构，承担着连通管路、容纳启闭件、引导介质流向、承受系统压力波动的核心作用，是保障管路系统压力稳定、避免超压引发安全事故的关键结构件。从实际用途来看，该阀体可适配弹簧式、杠杆式等多种结构的安全阀内件，安装在压力容器、压力管道、泵站出口等位置，当系统内介质压力超过设定阈值时，阀体内的启闭件动作泄放多余压力，压力回归安全区间后自动回座密封，全程依托阀体的结构强度与流道设计保障动作顺畅、密封可靠。从功能特性来看，该阀体采用下进上出的Y型三通流道设计，底部法兰为管路接入端，两个上部法兰分别对应安全阀的泄放出口与压力反馈/检修端口，流道内壁做圆弧过渡处理，能够有效降低介质流动过程中的紊流与压损，避免介质高速冲刷造成的局部冲蚀磨损，延长阀体整体使用寿命；三个连接端均采用带螺栓孔的法兰连接结构，法兰端面加工有密封面安装位，可适配金属缠绕垫、橡胶密封圈等多种密封件，保障连接位置的密封性能，杜绝介质跑冒滴漏问题；阀体整体采用等强度壁厚设计，在介质转弯、流道交汇等应力集中区域做了局部加厚处理，能够承受额定压力下的长期载荷，同时可耐受短时压力波动带来的冲击载荷，避免阀体出现开裂、变形等失效问题。从设计思路来看，设计过程中首先围绕安全阀的额定流量、公称压力、介质特性确定流道的通径尺寸，保证介质泄放时的通流面积满足泄放量要求，避免流道过窄造成泄放能力不足；其次结合安装场景的管路布局确定三个法兰端的朝向与相对位置，让阀体能够直接适配常规水平或垂直管路的安装需求，减少额外的转接配件；同时充分考虑铸造、机加工的工艺可行性，所有外壁转角均采用圆角过渡，避免铸造过程中出现应力集中、冷隔、缩孔等缺陷，法兰端面的螺栓孔位置做了沉台设计，既可以保证螺栓安装后不突出法兰表面，也能降低机加工的加工面积，提升生产效率。从外形尺寸与安装边界来看，该阀体底部法兰为圆形结构，沿圆周均匀分布6个螺栓安装孔，可匹配对应公称通径的管路法兰标准，两个上部法兰尺寸一致，各分布4个螺栓安装孔，可适配安全阀阀盖、泄放管路的连接尺寸；阀体整体高度与横向宽度控制在紧凑范围内，安装时预留的操作空间只需满足法兰螺栓拆装、安全阀内件检修的需求即可，无需额外预留过大的安装空间，能够适配空间较为紧凑的管路布局场景；阀体底部安装面与上部两个法兰端面的平行度、同轴度均按照通用阀门的精度要求设计，可保障安装后安全阀的动作部件不会出现卡滞、偏磨问题，保障阀门长期运行的稳定性与可靠性。
