1230万像素CS接口IMX477摄像头模组结构

这款高像素摄像头模组主要面向嵌入式视觉开发、小型智能设备图像采集场景，可适配树莓派、Jetson Nano等主流开源硬件开发平台，能够满足高清静态图像拍摄、动态视频流采集的使用需求，常被应用在小型智能巡检设备、桌面级视觉检测装置、开源AI视觉项目、便携式影像采集终端当中，为各类需要高清视觉输入的小型智能设备提供稳定的成像硬件支撑。

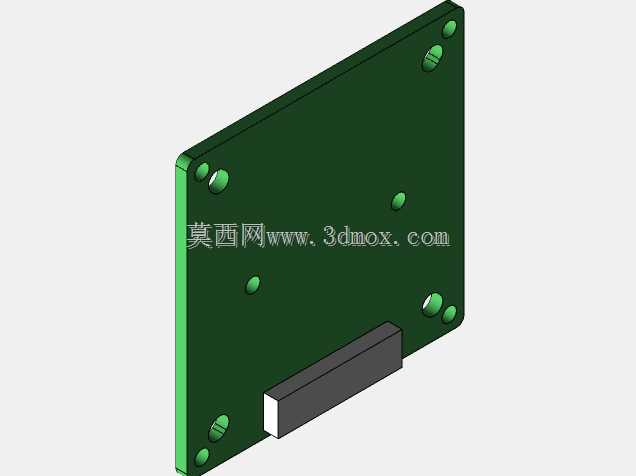

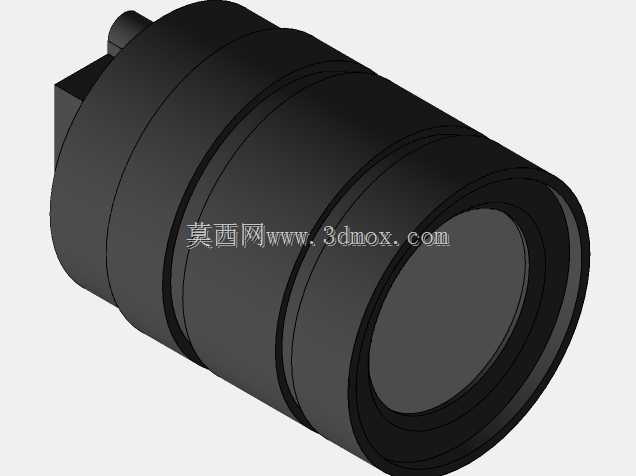

从功能特性来看，该模组搭载1/2.3英寸规格的IMX477感光元件，有效像素可达1230万，搭配标准CS安装接口的6mm定焦镜头，能够实现适中的视场角与清晰的成像效果，镜头采用多组镜片同轴装配结构，镜身带有防滑调焦齿圈，可根据实际拍摄距离手动调整焦距，保证不同工作距离下的成像清晰度。PCB板载元件布局紧凑，板边预留标准FPC排线接口，可直接与主控板进行信号连接，板上分布的固定安装孔位可配合紧固件完成模组在设备壳体内部的固定，板端的定位螺丝可辅助锁定镜头安装后的相对位置，避免使用过程中出现镜头偏移、焦距跑偏的问题。

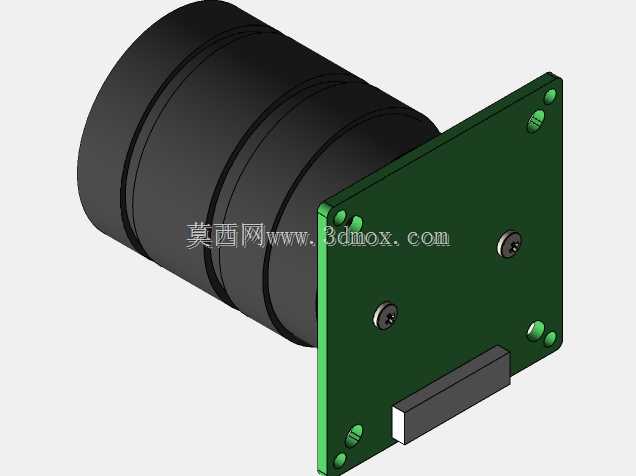

在设计思路上，该结构优先考虑小型化设备的安装适配性，整体采用板端直连镜头的布局方式，省去了额外的转接结构，尽可能压缩模组整体的轴向占用空间。镜头与PCB板的连接部位做了同轴度限位设计，保证镜头光轴与感光元件中心完全重合，避免出现成像偏芯、画面边缘清晰度不均的问题。PCB板边缘做了圆角处理，避免装配过程中刮伤设备内部的连接线材，板上的固定孔位按照通用嵌入式摄像头的安装孔距设计，可兼容多数现成的摄像头固定支架与设备壳体安装位。

从安装边界来看，该模组的PCB板为规则矩形结构，镜头部分为圆柱形同轴结构，装配时需要预留镜头的轴向调焦空间，避免周边结构件遮挡调焦齿圈影响焦距调整；板端的排线接口位于PCB板下侧，布线时需要预留排线弯折的空间，避免排线过度弯折导致信号传输故障。整体结构无突出的尖锐元件，可直接嵌入到小型设备的壳体内部，安装时仅需通过四颗螺丝即可完成板体固定，镜头可根据使用需求更换同接口的不同焦距镜头，拓展不同视场角的成像能力，适配不同距离的图像采集场景。
