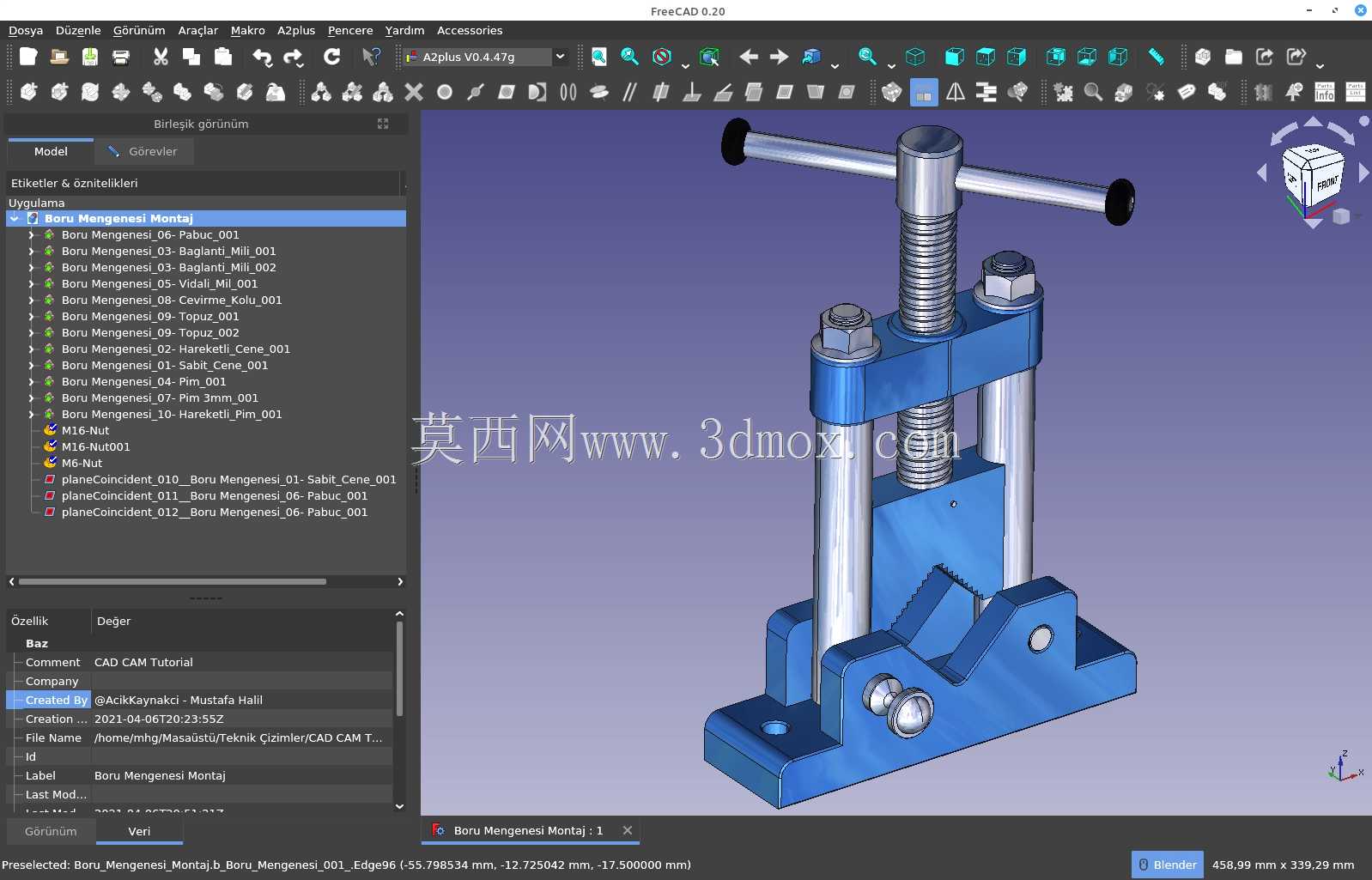

手动螺旋式管道夹持固定工具结构

这款手动螺旋式管道夹持工具，主要面向管道安装、水电施工、五金维修、小型金属管材加工等作业场景，是现场管路装配、管材裁切套丝、管件对接定位环节中不可或缺的手动夹持器具，能够在无动力供电的户外作业、狭小空间施工场景下，为不同管径的圆形管材提供稳定的夹持固定力，避免管材在加工、对接过程中出现打滑、移位、转动的问题，有效降低作业过程中的对位偏差，提升管路施工的装配精度与作业效率。

从实际用途来看，该工具可适配一定范围内的金属管材、硬质塑料管材的夹持作业，既可以在管道维修作业中固定待更换的管段，方便操作人员完成管口铰丝、密封带缠绕、管件拧紧等操作，也可以在小型管材加工作业中作为临时固定夹具，配合手持切割、打磨工具完成管材端面处理，相比普通手持式管钳，该台式夹持结构能够提供更大的夹持力矩，且无需操作人员持续施加握力，能够大幅降低长时间作业的劳动强度。

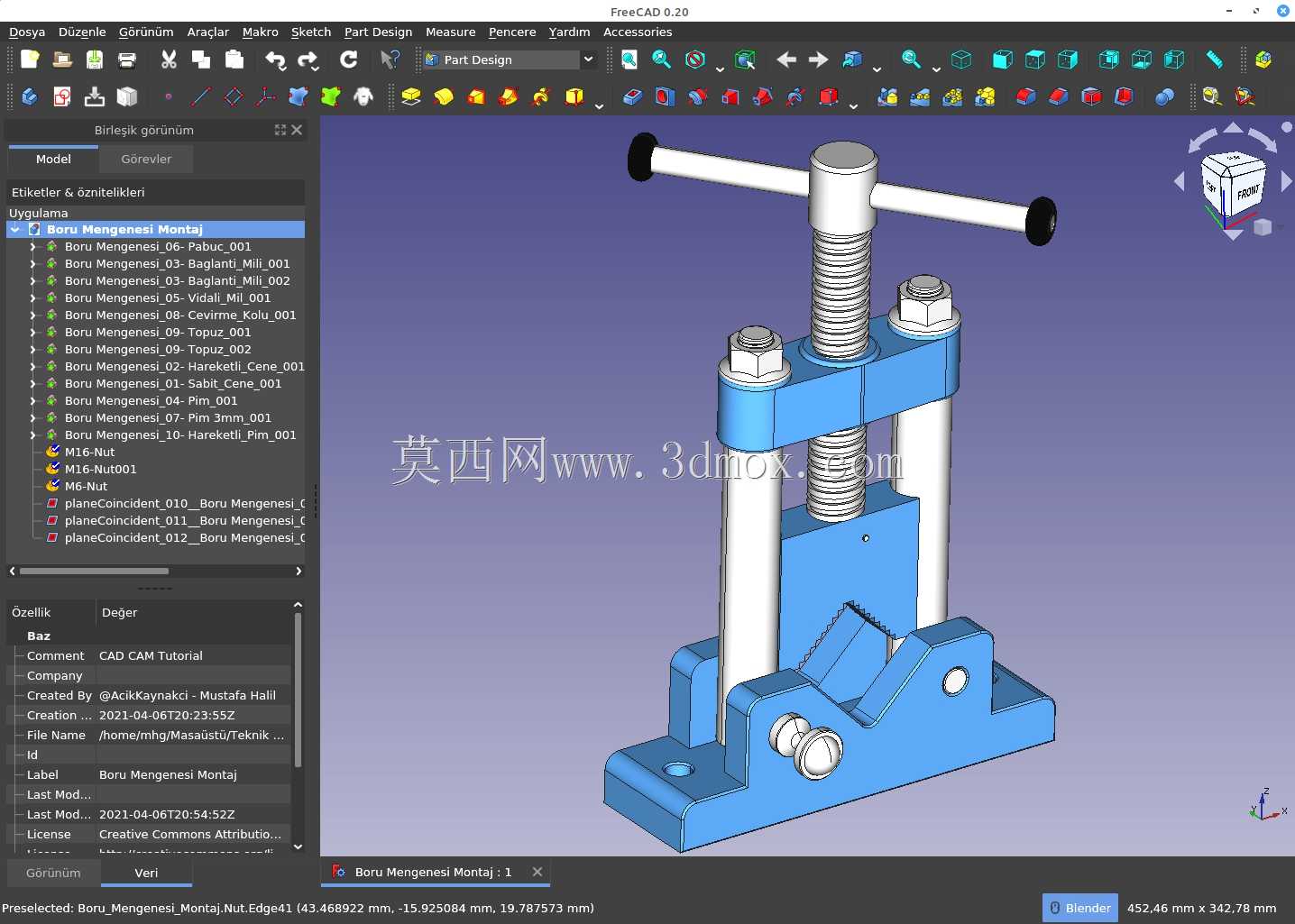

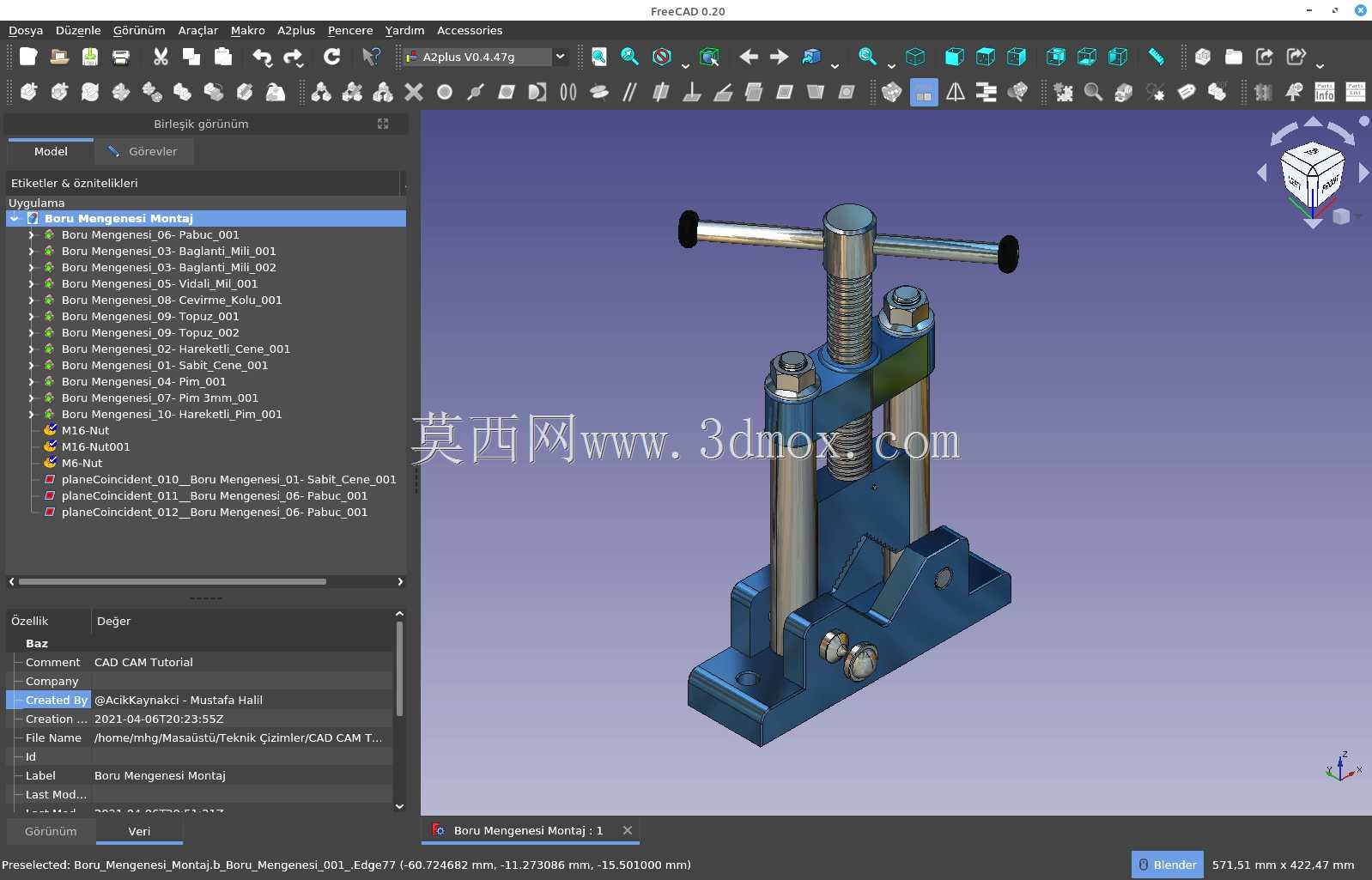

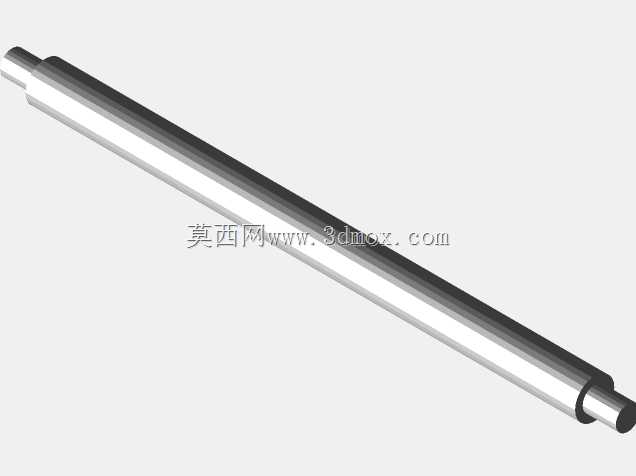

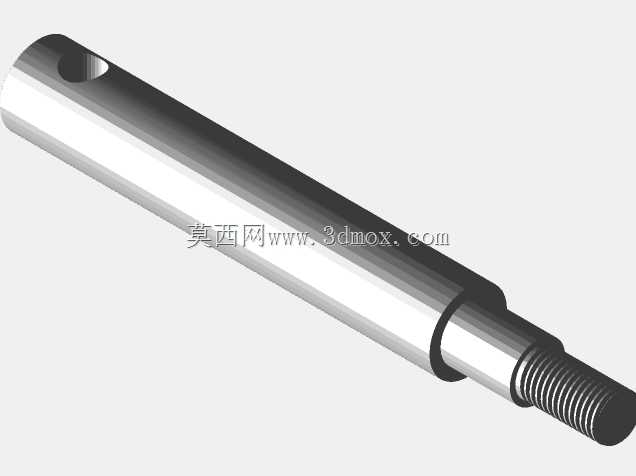

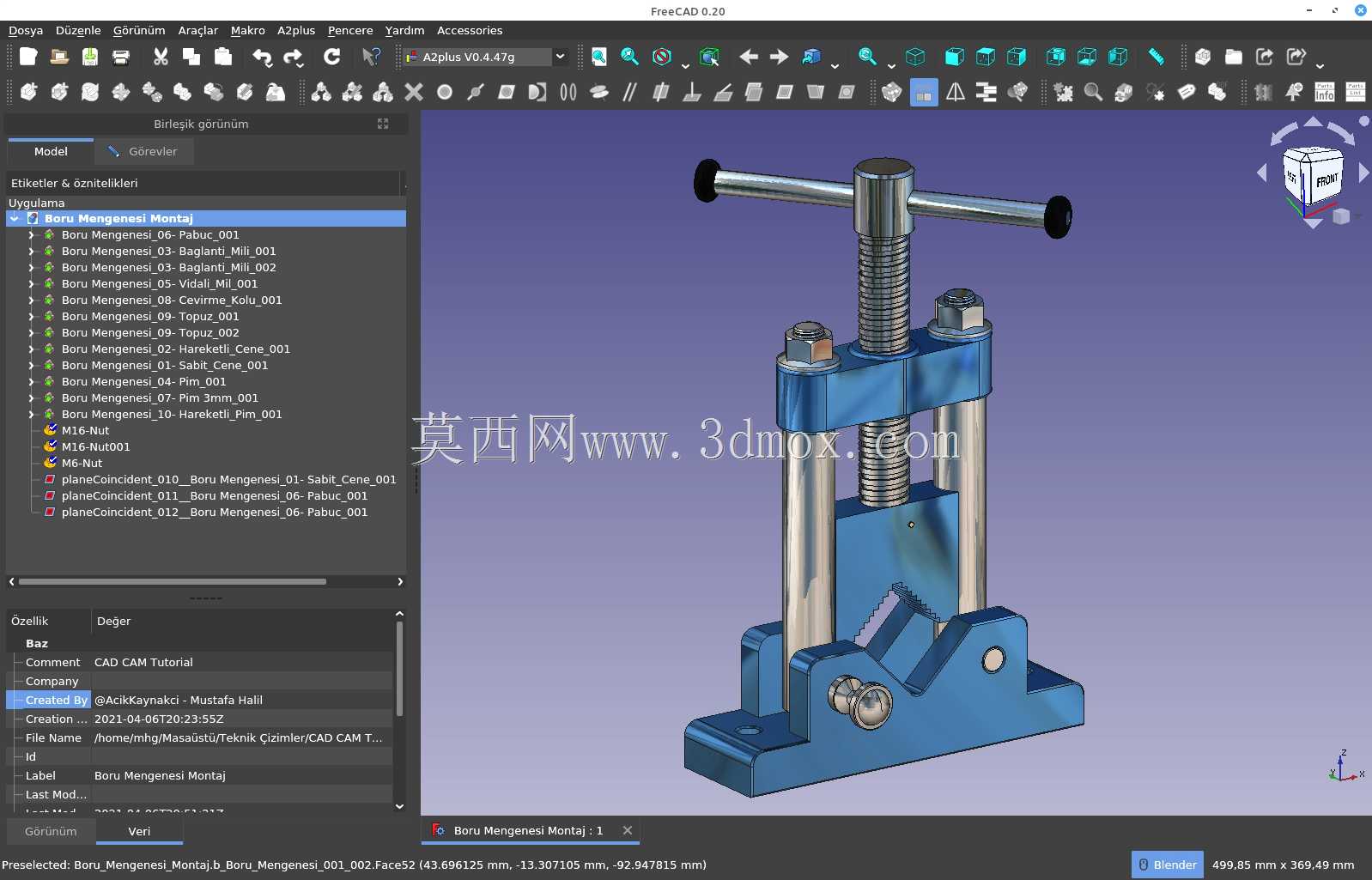

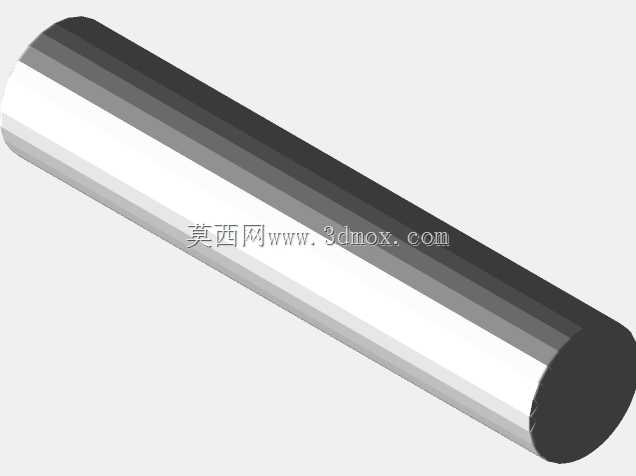

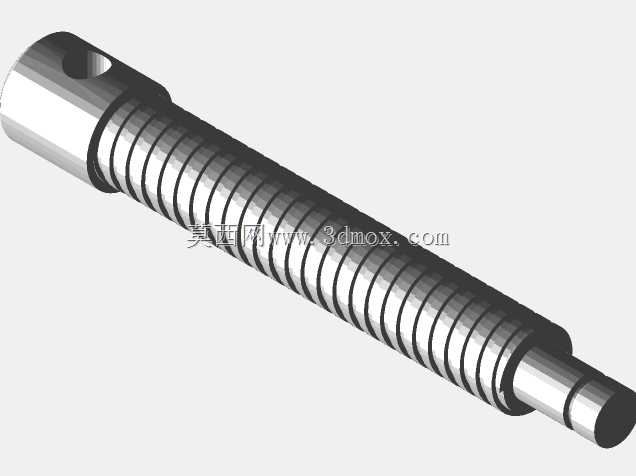

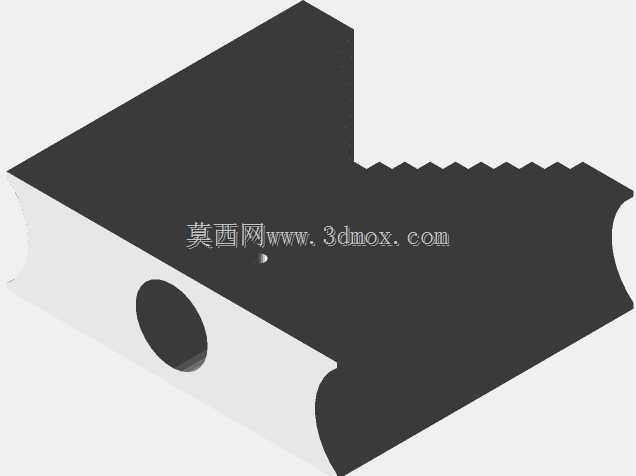

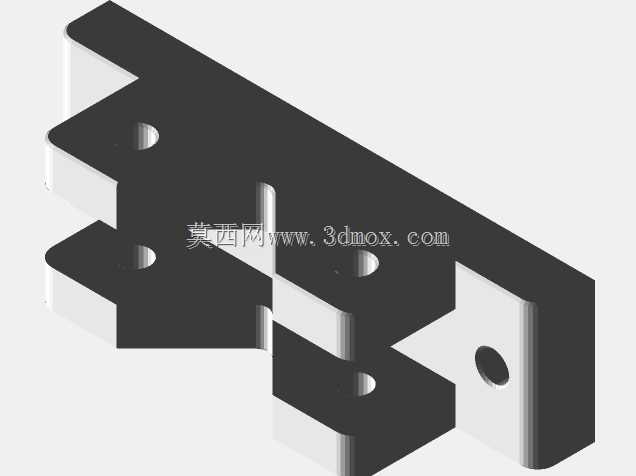

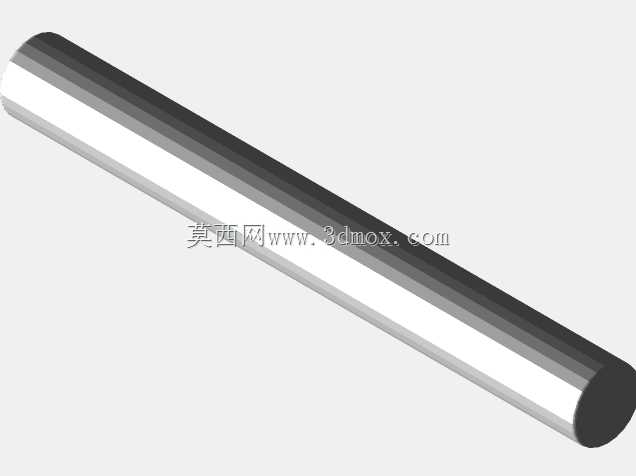

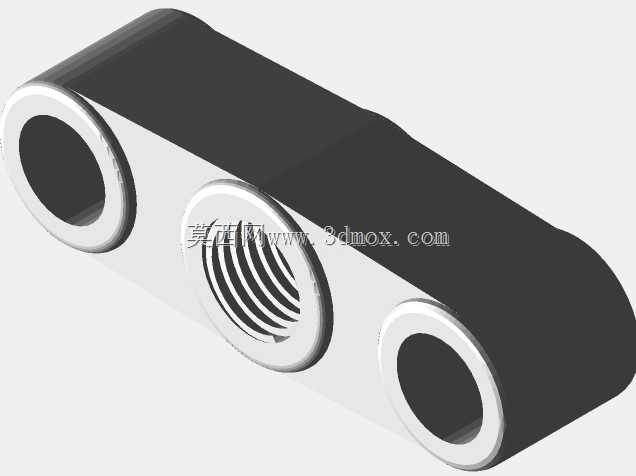

产品功能特性上，采用T型手摇螺旋传动结构作为核心施力部件，通过梯形螺纹的传动特性将手轮的旋转力矩转化为压块的垂直下压力，传动过程平稳省力，且具备可靠的自锁特性，在夹持受力后不会出现松脱回弹的问题；两侧对称布置的光轴导柱为压块提供稳定的升降导向，避免压块下压过程中出现偏斜，保证夹持力均匀分布在管材接触面上；钳口位置设计有适配圆形管材的V型定位槽，槽面加工有防滑齿纹，能够与管材外圆形成多点咬合接触，既可以适配不同直径的管材定位，也能有效提升夹持摩擦力，避免管材受扭矩作用时打滑；底座采用平板式结构，预留了安装固定孔位，可通过螺栓将整体夹具固定在工作台、临时架体上，进一步提升作业过程中的整体稳定性；活动铰接的下钳口组件可配合上压块自适应调整夹持角度，对管壁存在轻微椭圆度的管材也能实现贴合夹持，避免局部应力集中夹伤薄壁管材。

设计思路上，整体结构遵循手动工具的可靠性与易维护性原则，所有受力部件均采用对称式布局，避免偏载带来的结构磨损，传动螺杆与导柱均采用外露式设计，日常使用后可直接清理表面的金属碎屑、污渍，润滑维护操作十分便捷；整体没有复杂的联动机构，零部件数量少，普通操作人员即可完成易损件的更换，适合复杂工况下的长期使用。外形尺寸与安装边界方面，整体结构紧凑，底座长宽尺寸适配常规小型工作台的安装空间，导柱高度与螺杆行程经过匹配设计，既满足常见管径管材的夹持开口需求，也不会因为行程过大导致整体结构过于笨重，T型手轮的旋转半径经过优化，操作人员单手即可完成夹紧、松脱操作，安装时只需保证底座固定平面水平，预留出手轮旋转的操作空间即可正常使用，无需额外的配套安装附件。
