5mm孔径法兰式轴连接固定接头

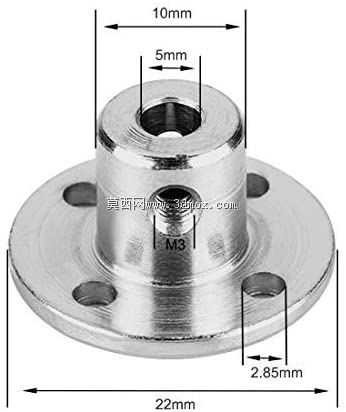

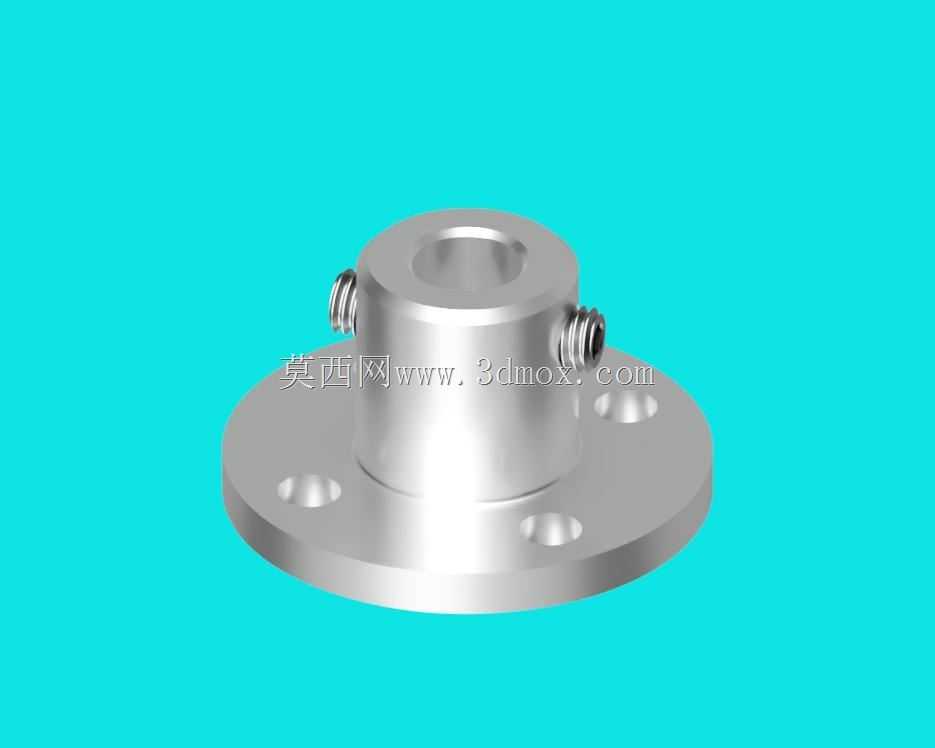

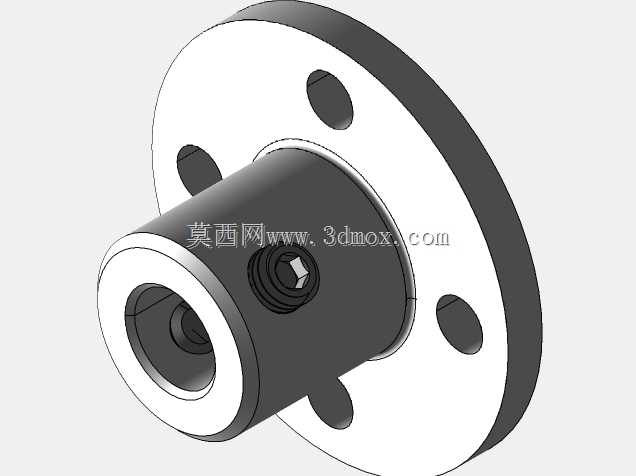

这款法兰连接接头是小型传动系统中常用的轴系固定与连接件，广泛应用于桌面级自动化设备、小型步进电机输出端传动、精密仪器传动模组、3D打印设备运动机构、小型机器人关节连接等场景，主要作用是实现光轴与安装基面的刚性固定，或是作为轴与轴之间的过渡连接载体，传递扭矩同时保证轴系的同轴度，避免运转过程中轴件出现径向窜动或偏心晃动。在实际使用中，这类小规格法兰接头常搭配5mm直径的光轴使用，通过侧面的紧定螺钉锁紧轴件，法兰盘上的安装孔可直接通过螺丝固定在设备安装面、轮组轮毂或是其他传动部件端面上，安装便捷，固定可靠，能够满足低转速、小扭矩传动场景的连接需求。从设计思路来看，这款接头采用一体式法兰凸台结构，中心轴套部分做了加厚处理，保证与轴的接触长度足够，提升锁紧后的抱紧力，避免轴件受力后出现松脱；法兰盘采用圆盘式设计，周向均匀分布安装孔，让安装受力更加均匀，减少安装后的应力集中；侧面设置M3规格的紧定螺丝孔，采用标准螺纹规格，用户可直接选用通用的M3紧定螺钉完成轴件锁紧，无需定制特殊紧固件，降低配件采购成本。尺寸设计上，这款接头的中心通孔直径为5mm，适配市面上绝大多数5mm直径的标准光轴、微型电机输出轴；轴套部分的外径为10mm，足够的壁厚保证了轴套的结构强度，在锁紧螺丝施压时不会出现变形；法兰盘整体直径为22mm，提供足够的安装支撑面，保证固定后的稳定性；法兰盘上的安装孔直径为2.85mm，可适配M2.5规格的安装螺丝，满足小型设备的紧凑安装需求。整体结构紧凑，外形规整，没有多余的冗余结构，既能够保证连接强度，又能最大限度控制自身重量与占用空间，非常适合对安装空间有严格限制的小型精密设备使用。在安装边界上，使用时需要保证安装基面的平面度，避免法兰盘安装后出现倾斜导致轴系偏心；锁紧紧定螺钉时需要控制扭矩，避免螺丝顶伤轴表面或是造成轴套螺纹滑牙；法兰盘安装时建议在对角位置逐步拧紧螺丝，保证法兰面与安装面完全贴合，进一步提升连接的同轴度。这类小规格法兰接头相比传统的顶丝式轴固定座，接触面积更大，固定稳定性更强，同时法兰结构的通用性更强，可适配多种不同的安装场景，既可以用来固定导向光轴作为直线运动的支撑座，也可以用来连接电机轴与传动轮作为动力传递的连接件，还可以固定在轮毂端面上作为轮组与轴的连接载体，是小型机械传动结构中实用性极强的基础连接零件。
