弹簧式机械调节阀内部结构三维建模

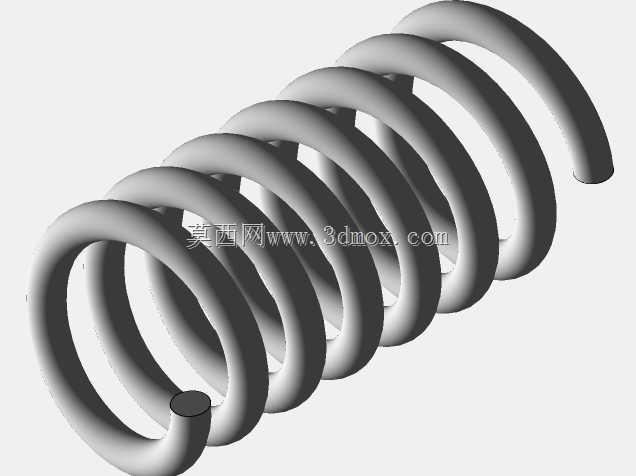

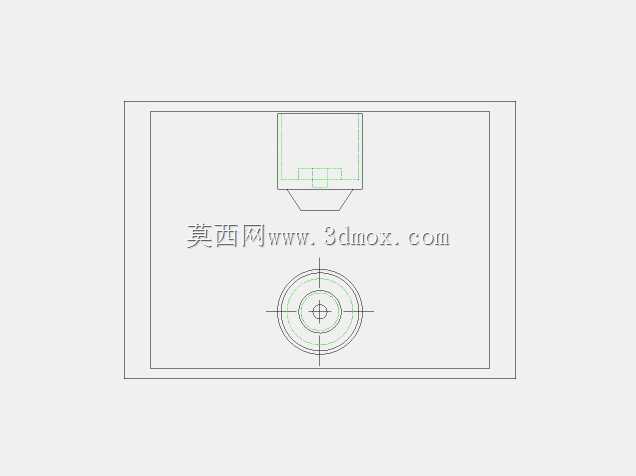

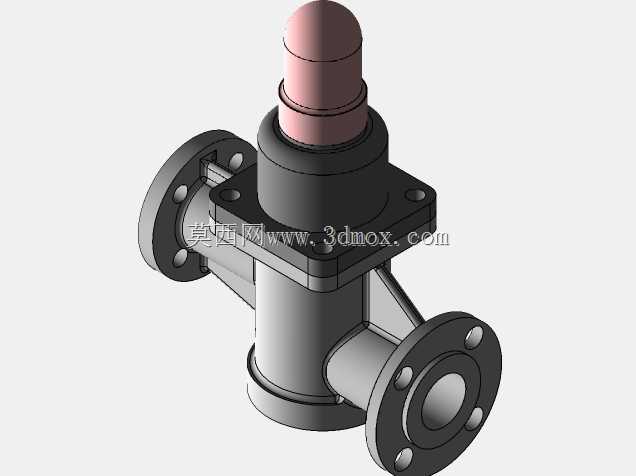

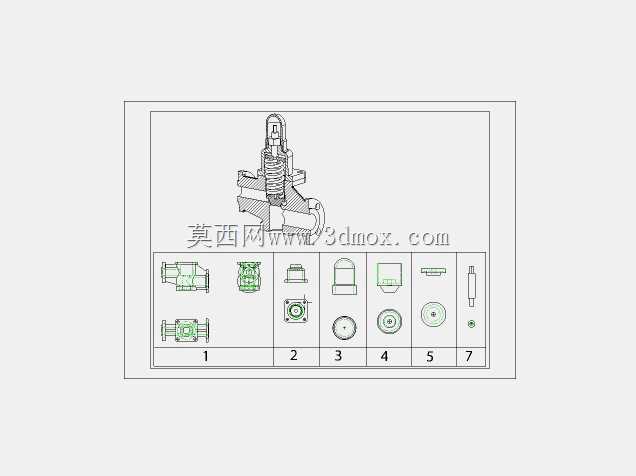

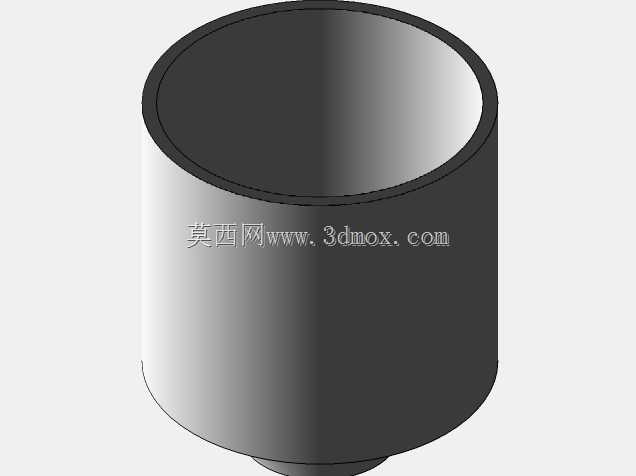

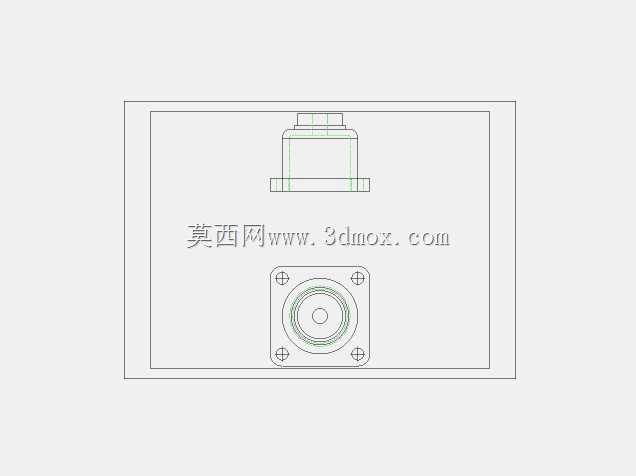

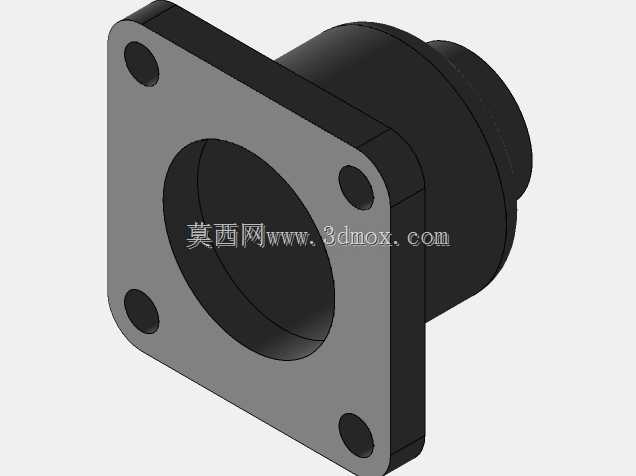

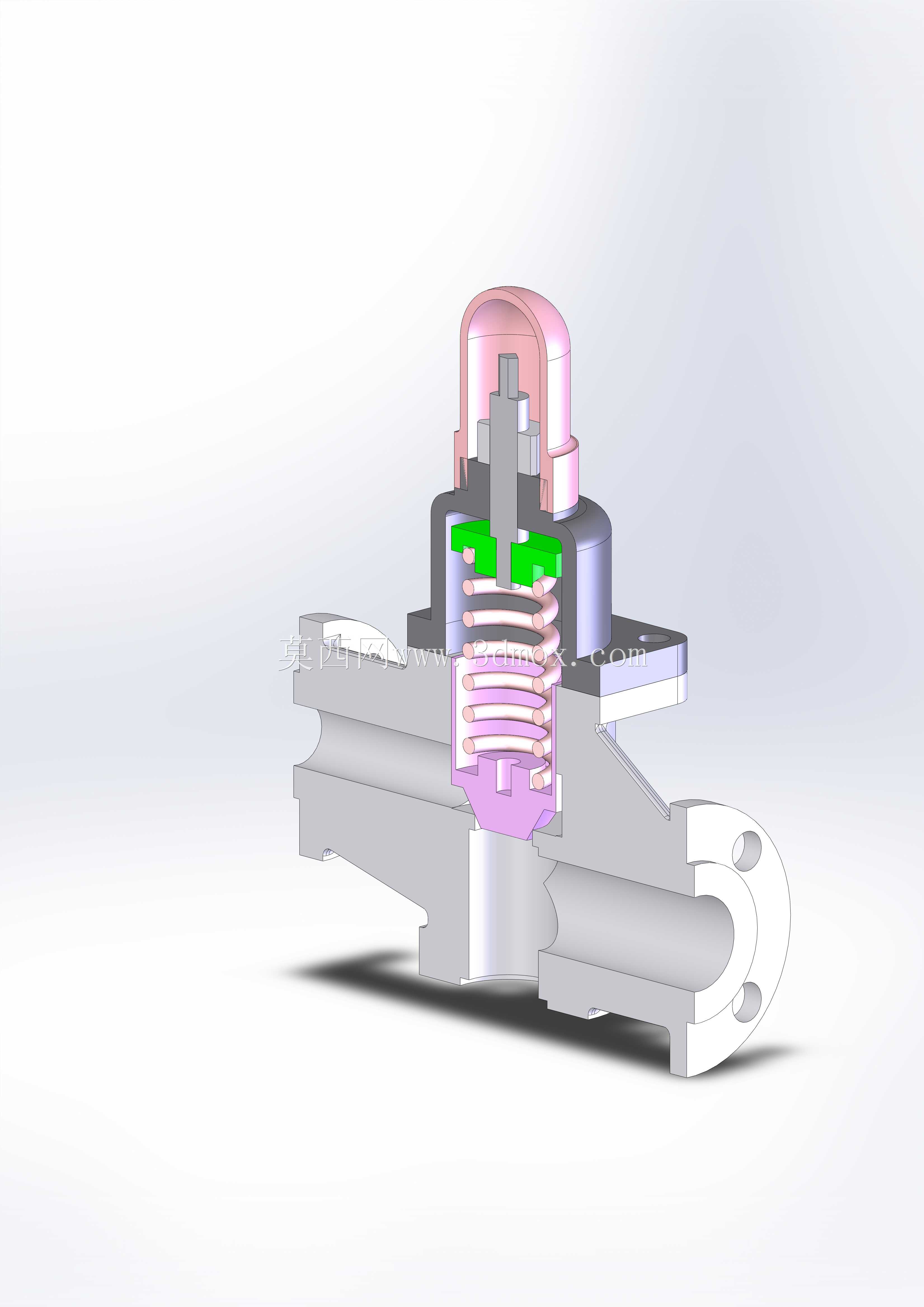

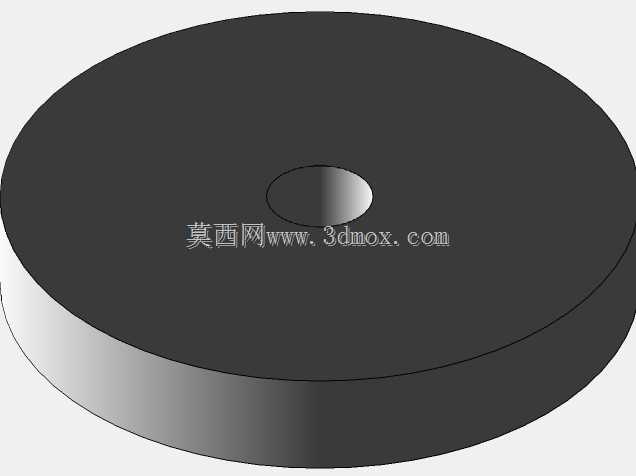

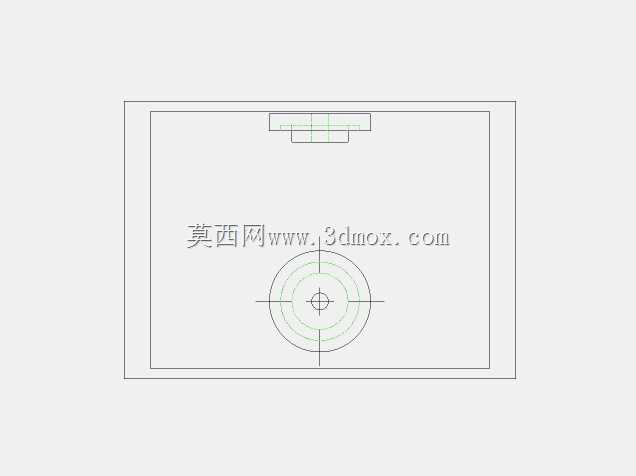

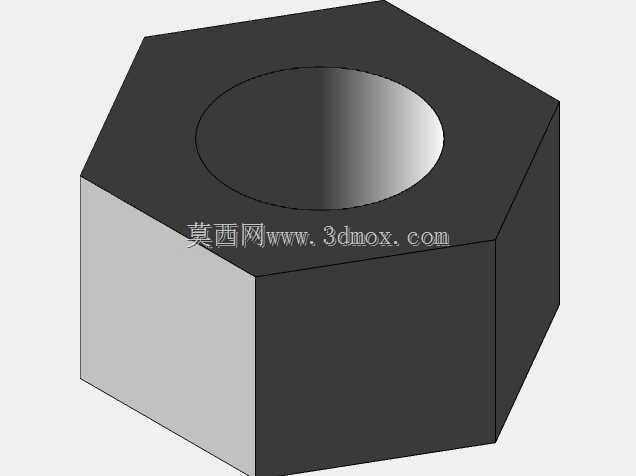

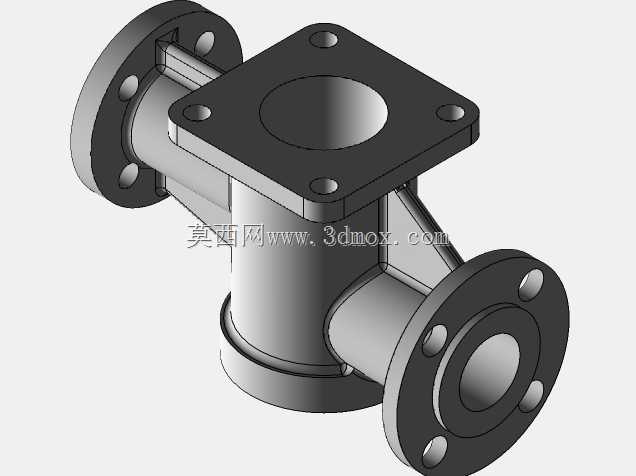

这款弹簧式机械调节阀主要应用于工业流体输送管路系统中，常见于化工制程管路、暖通供水回路、小型气动控制支路、低压燃油输送管线等场景，核心作用是依靠弹簧预紧力与管路介质压力的动态平衡，自动维持阀后输出压力的稳定，避免管路压力波动冲击下游设备，也可在管路压力超限时自动泄流保障系统安全。从实际用途来看，这款阀件无需外接电控或气控信号源，纯靠机械结构实现压力自适应调节，非常适用于无外接动力源的简易流体回路、对防爆有要求的易燃易爆介质输送场景，以及需要长期免维护运行的户外管路节点，能够在介质压力出现波动时快速调整阀芯开度，将下游压力稳定在预设区间内，减少压力突变对管路密封件、下游仪表和终端设备的损伤。从功能特性来看，这款调节阀采用内置圆柱螺旋压缩弹簧作为压力反馈核心元件，弹簧上端抵接阀盖内部的调节限位结构，下端与阀芯组件直接相连，当阀前介质压力升高时，介质推力克服弹簧预紧力推动阀芯上移，减小阀口通流面积，降低介质输出流量与压力；当阀前压力降低时，弹簧回弹推动阀芯下移，增大阀口通流面积，提升介质通过量，以此实现压力的动态平衡。阀体采用直通式流道设计，介质进出方向处于同一轴线上，流道阻力小，介质流动过程中的压损更低，同时阀体内腔做了圆弧过渡处理，减少介质滞留与杂质沉积的可能，适配水、低压气体、轻质油品等多种洁净介质的输送调节需求。从设计思路来看，这款阀件采用模块化分层设计，整体结构从上到下依次为防护上盖、弹簧腔室、阀芯组件、阀体主体、连接法兰端，各部件之间采用止口定位加密封件密封的装配方式，既保证了装配时的同轴度要求，也方便后期拆解维护更换弹簧或密封件；弹簧腔室与介质流道之间设置了动密封结构，避免介质渗入弹簧腔造成弹簧锈蚀卡滞，同时上盖预留了调节空间，可通过调整弹簧的预压缩量来改变阀件的压力调节范围，适配不同工况的压力设定需求。从外形尺寸与安装边界来看，这款阀件整体为对称式结构，主体沿管路轴线方向的总长度适配常规同通径管路法兰的安装间距，阀体两侧的法兰连接端采用标准法兰螺栓孔布局，可直接与同通径的标准管路法兰对接安装，无需额外制作过渡连接件；阀件顶部的防护上盖为圆弧过渡结构，整体高度较低，安装时仅需在阀件上方预留少量操作空间即可完成压力调节与日常检查，整体安装占用空间小，可适配空间紧凑的管路排布场景，安装时只需保证阀件轴线与管路轴线同轴，紧固法兰螺栓时对称受力即可完成装配，安装操作门槛低，适配多数现场施工的安装条件。
