带蝶形手柄的直通式旋塞阀结构设计

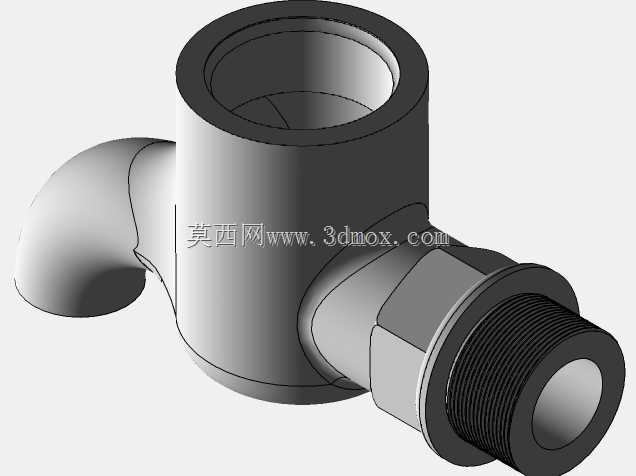

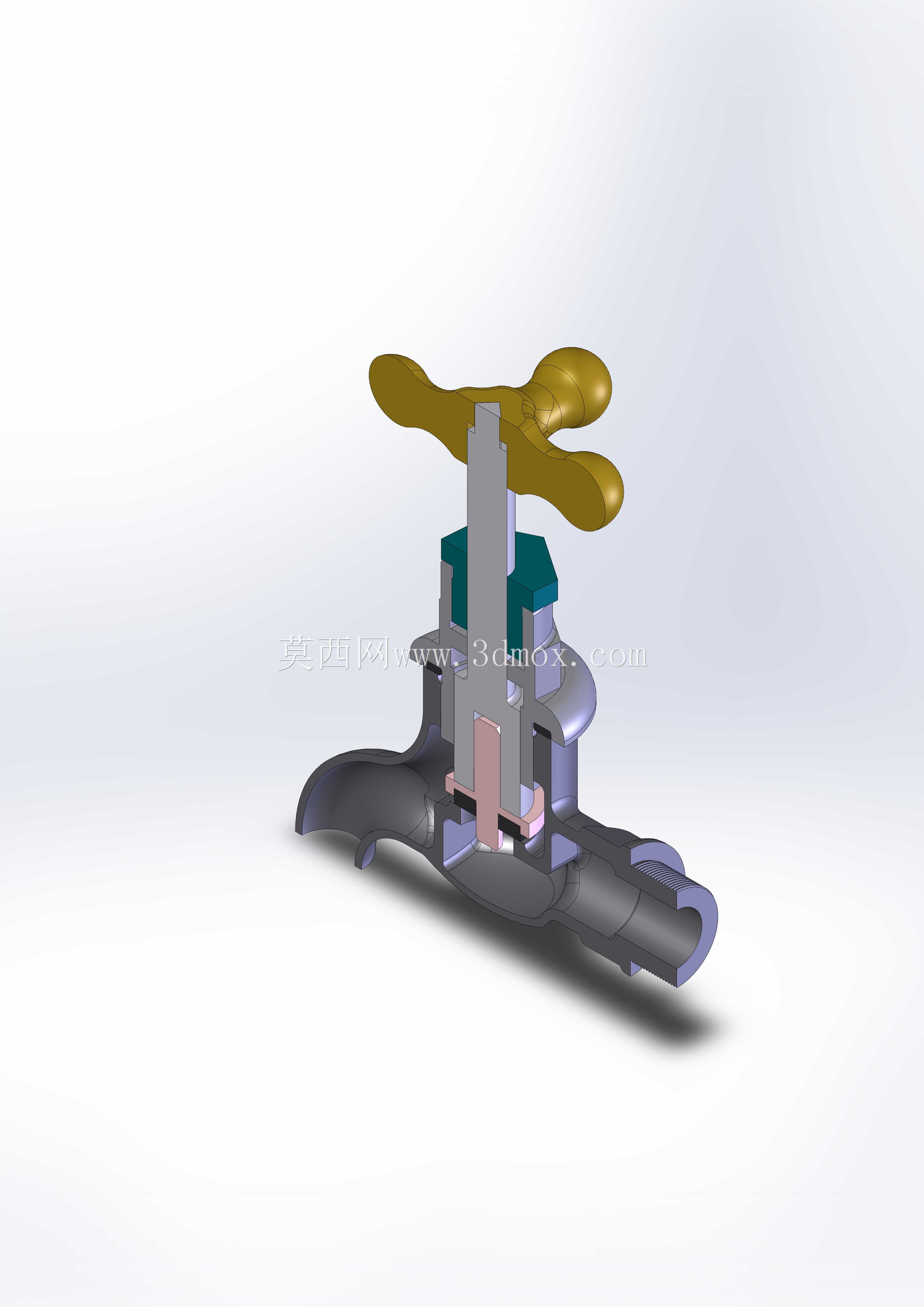

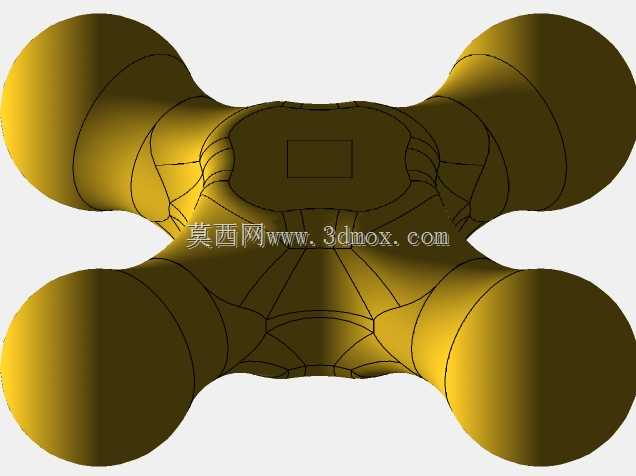

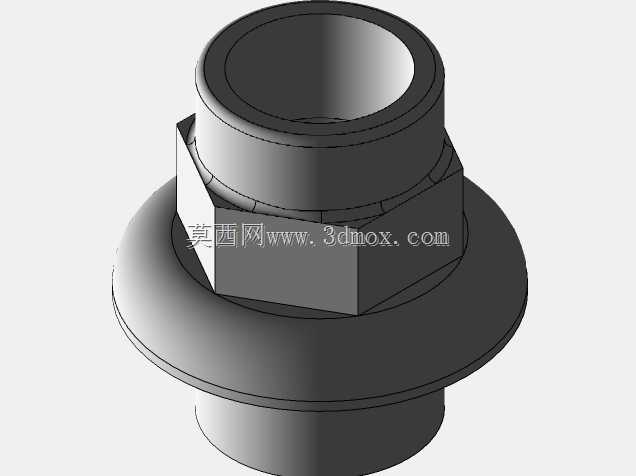

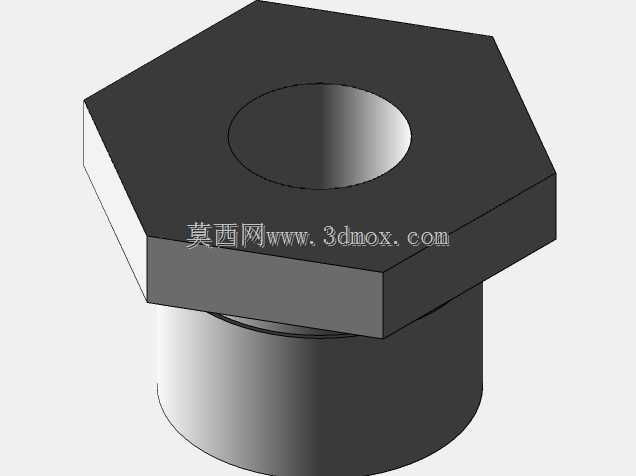

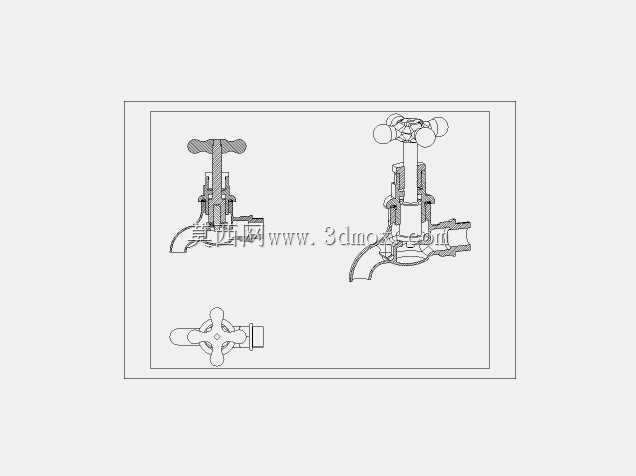

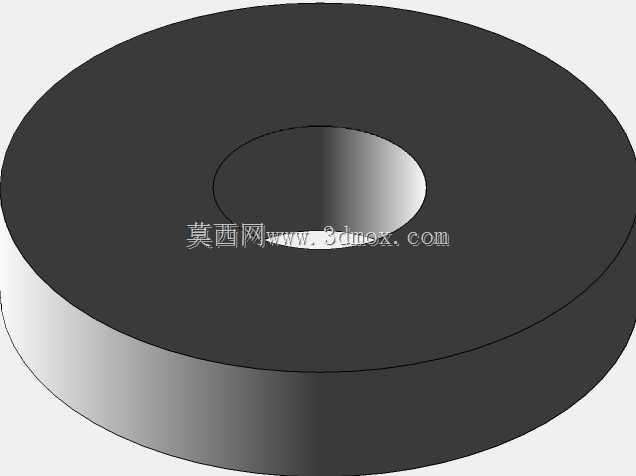

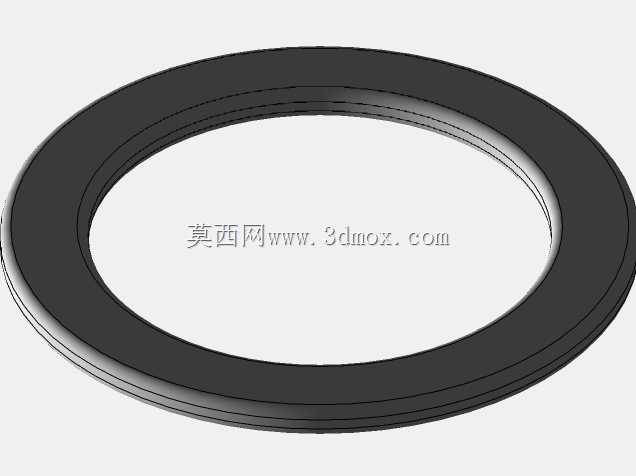

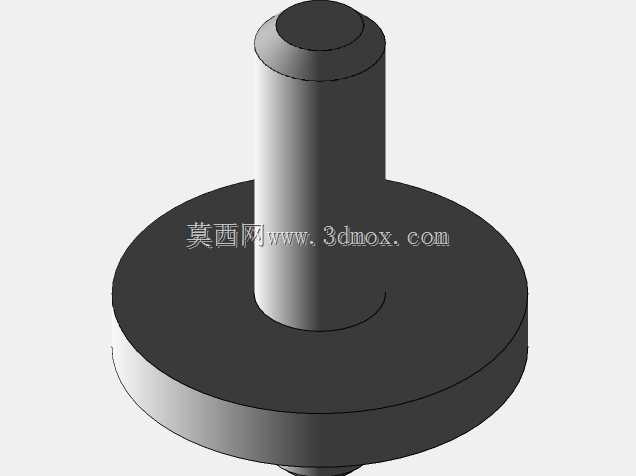

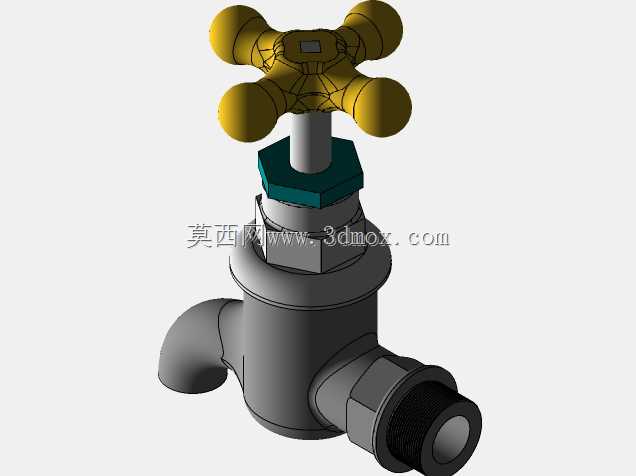

这款带蝶形手柄的直通式旋塞阀，主要应用于民用供水、低压燃气输送、小型暖通管路以及普通工业低压流体输送场景中，作为管路通断控制的核心部件，承担着调节管路内流体通断、切换流体流向的基础功能，适配公称通径较小的低压管路系统，可在常温工况下对水、非腐蚀性气体、低粘度油品等介质进行可靠控制。产品整体采用直通式流道设计，流体流经阀体时的阻力更小，相比同通径的截止阀压力损失更低，能够有效降低管路输送过程中的能耗，适配对压降控制有一定要求的低压管路布局。阀体两端采用标准外螺纹连接结构，可直接与同规格的金属管路、PPR管路适配接头进行连接，安装边界清晰，无需额外定制转接配件即可完成现场装配，整体安装长度符合常规小通径阀门的安装尺寸规范，可直接替换同规格的老旧旋塞阀或球阀产品，降低管路改造的适配成本。产品顶部采用蝶形翼状手柄设计，无需借助额外扳手工具，操作人员徒手即可完成90度旋转操作，实现阀门的全开与全关切换，手柄表面做圆弧过渡处理，操作时握持受力均匀，不会出现硌手问题，即使在戴劳保手套的工况下也能稳定施力，避免操作打滑。产品内部的旋塞密封面采用锥面配合结构，依靠旋塞与阀体密封面的紧密贴合实现密封，密封面接触面积大，低压工况下的密封可靠性更强，相比球面密封的球阀，其抗杂质卡滞的表现更优，在带有少量细小杂质的流体管路中也能稳定工作，不会因微小颗粒卡滞密封面导致内漏问题。设计过程中充分考虑了日常操作的人机工程需求，手柄旋转的操作力矩控制在合理范围内，普通操作人员无需过大施力即可完成开关动作，同时阀体下部设置了对应的密封压盖结构，可通过调整压盖的压紧程度来调节旋塞与阀体的配合松紧度，在长期使用出现密封磨损后，无需整体拆解阀门即可完成密封性能的微调，大幅延长产品的实际使用寿命。整体结构零件数量少，装配逻辑简单，各部件的加工工艺性良好，阀体可采用黄铜压铸或铸铁铸造成型，手柄采用锌合金压铸即可满足强度要求，适合批量规模化生产，能够有效控制制造成本，适配民用五金、低压工业配套的大批量采购需求。
