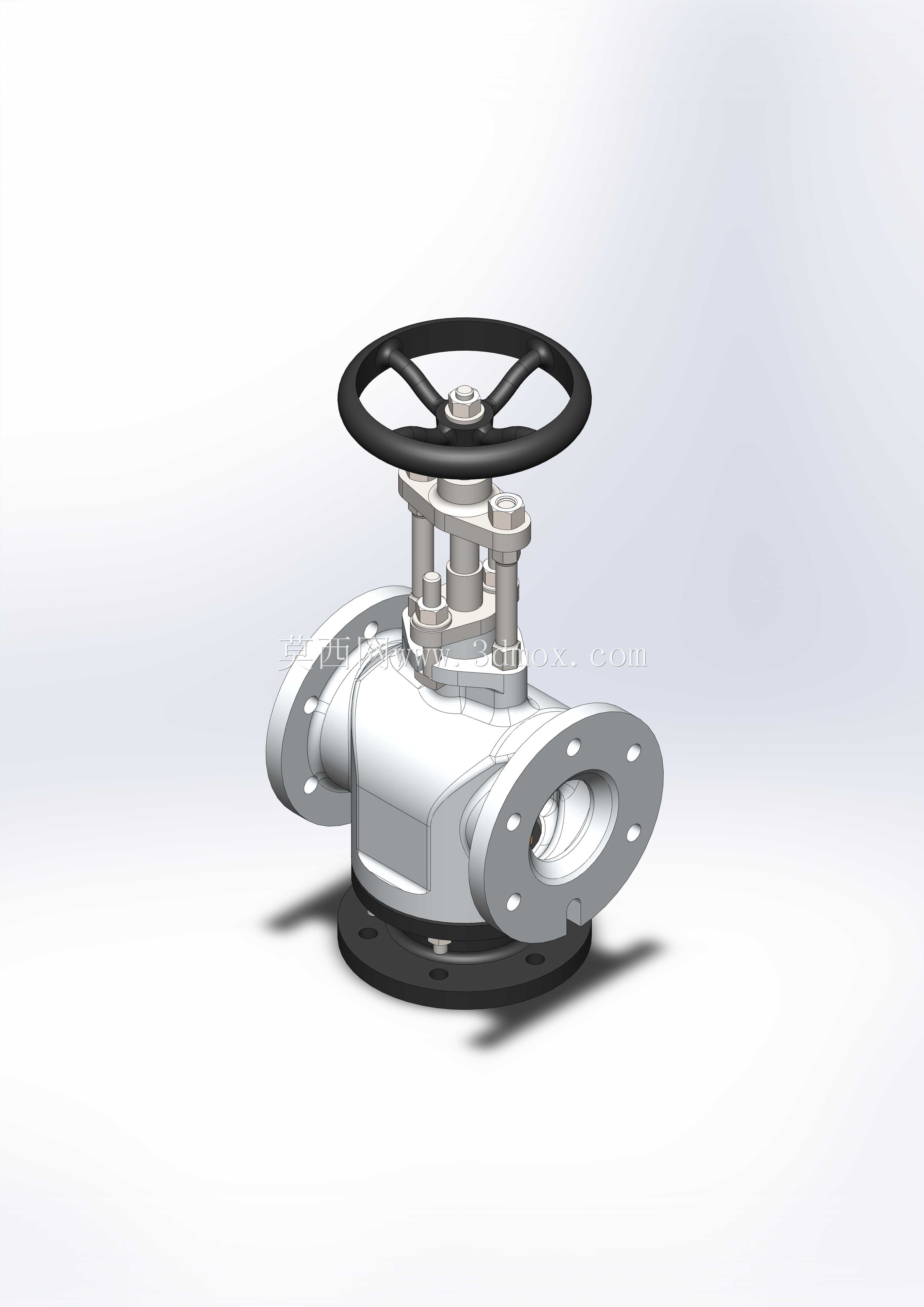

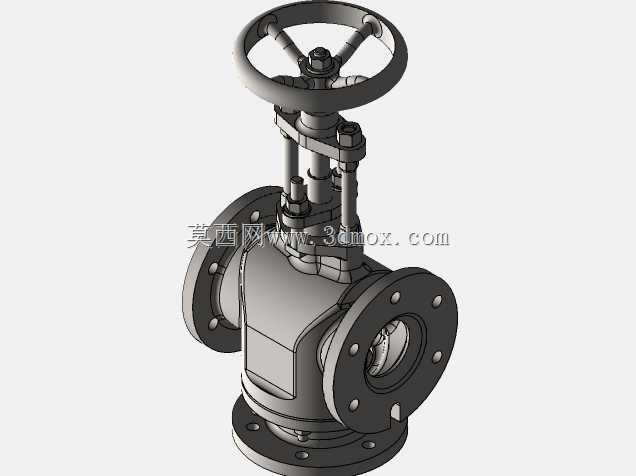

手轮驱动法兰式三通截止控制阀结构

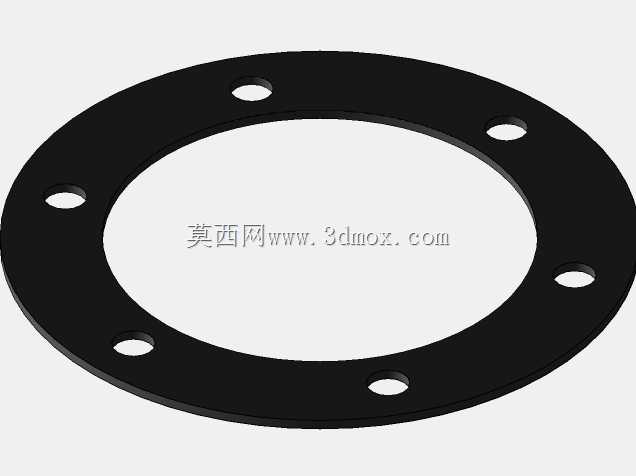

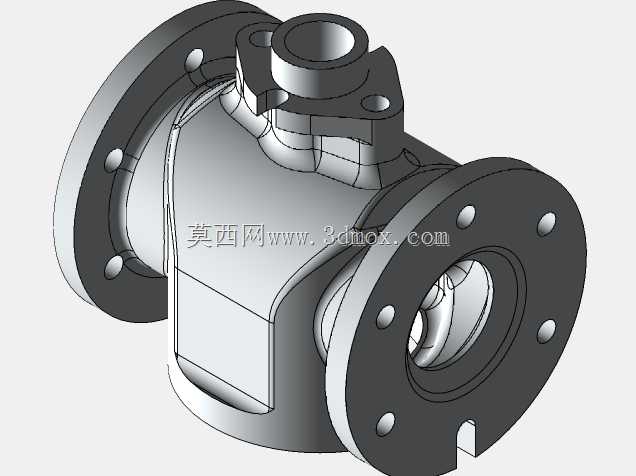

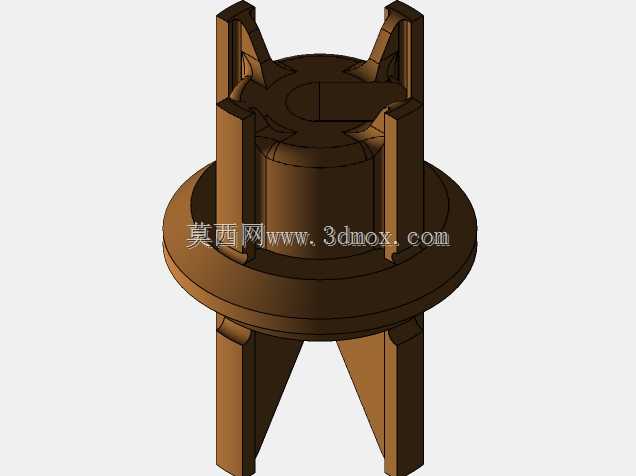

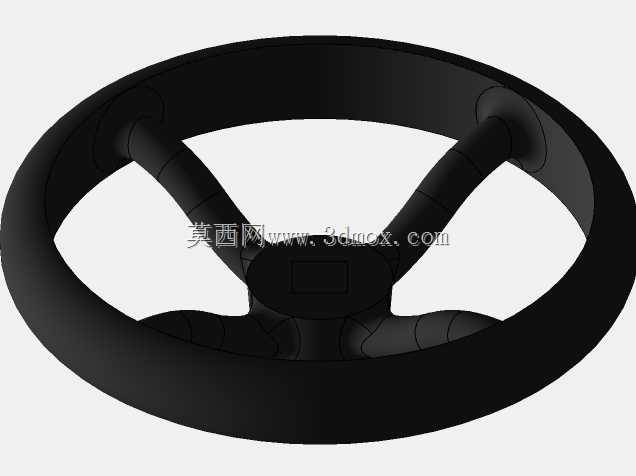

这款手轮控制的法兰式三通阀，主要应用在工业流体输送管网的支路切换、介质合流与分流工况中，常见于化工生产管线、市政给排水系统、暖通空调循环管路、中小型热力输送网络场景，承担管路内介质流向切换、通断控制以及小范围流量调节的作用，能够在不额外增设支路阀门的前提下完成单路输入双路输出、双路输入单路合流的管路控制需求，有效减少管路系统的连接节点，降低介质泄漏的潜在风险。从实际使用功能来看，该阀门通过顶部手轮的旋转动作驱动阀杆做轴向升降运动，带动阀瓣与阀座的配合面实现密封贴合与分离，以此控制管路的通断状态，手轮采用三辐条轮盘结构，操作时受力均匀，无需额外加装辅助扳手即可完成常规工况下的启闭操作，阀杆位置设置有密封填料结构，能够避免管路内带压介质从阀杆配合间隙向外渗漏，保障运行过程中的密封可靠性。在设计思路上，这款阀门采用三通式阀体结构，三个连接端均采用法兰连接形式，法兰端面预设均匀分布的螺栓安装孔，能够与同通径的管路法兰直接配对安装，安装时无需对管路做特殊焊接改造，后期维护拆卸也更为便捷；阀体整体采用流线型内腔设计，能够减少介质在阀腔内的流动阻力，降低介质输送过程中的压损，同时避免阀腔内出现介质滞留死角，减少杂质沉积卡滞阀瓣的问题。从安装边界来看，阀门底部设置有圆形支撑底座，安装时可通过底座将阀体固定在管路支架或设备基础上，抵消管路运行过程中产生的振动与应力，避免法兰连接位置受额外载荷出现密封失效；三个法兰接口的轴线处于同一水平面，安装时可根据管路走向选择对应接口对接，手轮的操作空间预留充足，安装完成后手轮距离周边障碍物的操作间隙满足常规手动操作的空间要求，无需额外预留过大的检修操作空间。阀体外部的金属表面做了均匀的防锈处理，能够适应常规工业环境下的使用需求，外露的阀杆、手轮连接件均做了防腐蚀防护，可在潮湿、多尘的常规工业车间环境中长期稳定运行，阀瓣与阀座的密封面采用耐磨材质配合，能够耐受常规水、蒸汽、低腐蚀性化工介质的长期冲刷，保障阀门的密封使用寿命，减少日常维护的频次。
