开口夹紧式轴环固定限位结构

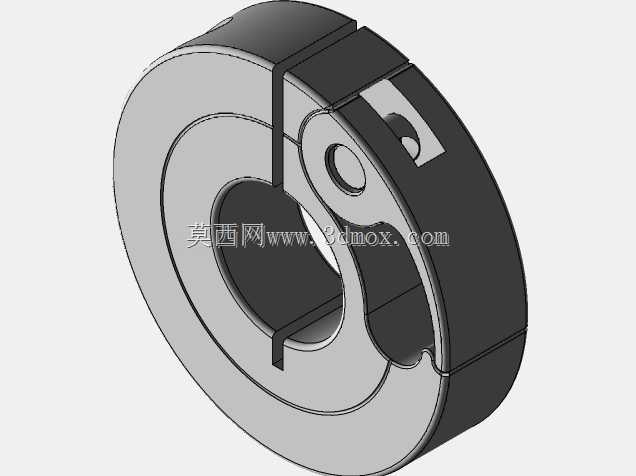

这款开口夹紧式轴环夹是工业传动、输送、装配场景中极为常用的轴系定位部件，广泛应用于自动化生产线辊筒轴端固定、包装设备导辊限位、机床附件轴系轴向定位、输送线从动轮锁紧等场景，能够在不损伤轴表面的前提下实现可靠的轴向位置固定，替代传统紧定螺钉式轴环易划伤轴面、锁紧力不足的痛点。从功能特性来看，该轴环采用单侧开口的抱紧式结构，通过锁紧螺栓施加的夹紧力让轴环抱紧在光轴表面，锁紧后不会在轴上留下压痕，同时可承受较大的轴向载荷，避免轴上安装的齿轮、链轮、轴承、导辊等部件发生轴向窜动，相比传统的轴肩定位，这种轴环夹无需在轴上加工台阶，能够降低轴类零件的加工成本，同时可灵活调整轴向固定位置，适配不同的装配调试需求。在设计思路上，这款轴环夹采用了分体式开口的结构设计，开口处设置了带螺栓过孔与螺纹孔的锁紧耳，螺栓锁紧时开口处产生弹性形变，让轴环内孔均匀抱紧轴表面，受力分布均匀不会出现偏载；内孔与外圆采用同轴度公差设计，保证锁紧后轴环端面与轴轴线垂直，避免对轴上安装的零件产生偏斜推力；锁紧耳处做了加厚处理，避免螺栓锁紧时出现应力断裂，同时螺栓沉孔设计能够避免螺栓头外露剐蹭周边部件，提升装配后的安全性。从安装边界与尺寸适配来看，这款轴环夹为圆盘式结构，整体厚度均匀，外圆无突出结构，安装时仅需在轴上预留与轴环厚度匹配的轴向安装空间，径向空间仅需满足轴环外圆尺寸即可，无需额外的安装避让位；安装时无需对轴进行二次加工，只需将轴环套入光轴调整到目标位置，使用内六角扳手拧紧锁紧螺栓即可完成固定，拆装调整都十分便捷，可反复拆装使用不会降低锁紧性能，适合需要频繁调整轴上部件位置的调试场景，也适合长期固定的轴系定位场景，在各类通用机械设备的轴系结构中都有极高的适配性。
