自制小型数控雕刻机结构设计

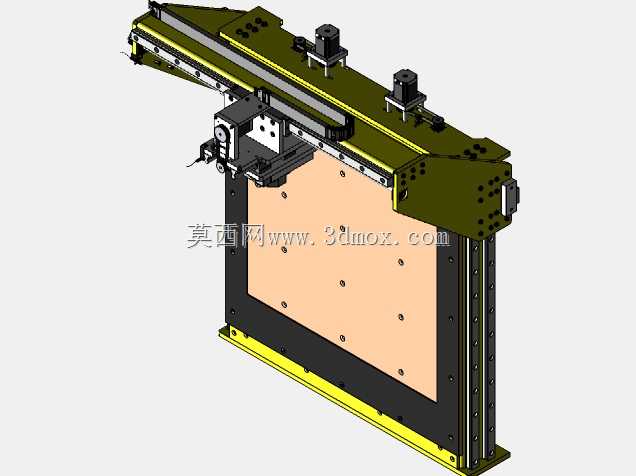

　　这台设备的定位很明确，是一台面向个人加工、小批量打样与教学实验场景的小型三轴数控雕刻机。整体采用立式龙门移动结构，工件固定在前方的工作台上，切削头沿横梁和立柱方向完成X、Y、Z三个方向的进给运动。这种布局的优点在于结构直观、装配关系清晰，控制部分与机械部分容易拆分，适合自制设备阶段反复调试。

　　从实际用途看，它可以完成木板、塑料、软金属、亚克力以及低密度复合材料的平面铣削、轮廓切割、开槽、钻孔和简单浮雕加工。对于手板制作、工艺标牌、电路板样板、小型治具修整等任务，这类设备具有较高的灵活性。相比大型工业机床，它的加工范围有限，但占地小、成本低、维护方便，更适合工作室、实验室和个人加工空间使用。

　　工作台面是整台设备的装夹基准。模型中可见台面带有规则阵列孔位，用于安装压板、夹具或定位块。孔位布置需要与常见装夹方式匹配，既要保证工件压紧可靠，又要避免刀具在下行或走刀过程中与夹具干涉。台面本身的平面度直接影响加工深度一致性，因此在结构设计时通常会选用刚性较好的板材，并在装配后进行铣平或研磨处理。台面四周预留的安装边界也很重要，它决定了吸尘器、冷却管路、防护罩和辅助夹具的布置空间。

　　横梁部分承担主轴组件的横向运动。模型中可以看到较长的直线导向部件以及驱动元件安装位，这类结构通常需要兼顾运动顺畅性与抗倾覆能力。主轴在切削时会产生径向力，若横梁刚性不足，容易出现让刀、振纹或尺寸偏差。因此横梁截面、滑块间距、安装基面以及连接件数量都需要围绕刚度展开。较长的行程还会带来悬伸变化，设计时要关注运动到两端时的重心偏移，避免单侧受力过大导致导向件磨损加快。

　　Z轴部分用于安装主轴并实现上下进给。它的行程决定了可加工工件的最大厚度，也影响换刀和对刀操作空间。主轴功率约2.2kW，能够支持一定直径的铣刀进行切削，但对机架刚性、夹持精度和冷却方式也提出了更高要求。主轴座与滑动板之间的连接面需要保证同轴和垂直，否则刀具轴线会相对台面产生偏角，造成侧壁加工不垂直、孔径扩大或表面质量下降。

　　进给系统采用NEMA23规格步进电机，这是小型数控设备中常见的配置。步进电机成本较低，低速扭矩充足，配合丝杠或同步带可以满足轻载雕刻需求。模型中电机安装座的位置比较直观，设计时需要注意电机轴与传动部件的对中，减少偏心带来的噪声和磨损。若采用丝杠传动，还要考虑丝杠支撑方式、螺母座固定以及防松措施；若采用同步带传动，则应关注张紧结构和带轮平行度。

　　床身和立柱部分构成设备的基础框架。框架多采用板材拼接或型材组合，通过螺栓连接形成封闭或半封闭受力结构。对于自制设备而言，这种方式加工门槛较低，也便于后期修改。但连接件本身会引入微小间隙，因此关键结合面需要加工平整，并在装配时控制预紧力。底部支撑面要保证设备放置稳定，若台面较长或较高，还应增加脚座调节点，以便在不平整地面上校正水平。

　　从外形边界看，该设备的工作空间约为730×730×120，这意味着它适合加工面积较大但厚度有限的平板类工件。Z向高度较小，有利于降低主轴悬伸，提高切削稳定性；X、Y向行程较大，则要求横梁和床身在全长范围内保持一致的刚性。设备四周需要预留操作和维护空间，尤其是电机、拖链、线缆和吸尘接口的位置，不能紧贴墙面或其他设备。运动部件外侧还应考虑防护罩或挡屑结构，防止切屑飞入导轨和传动部件。

　　在三维建模过程中，这类设备的核心不是单纯把零件堆叠出来，而是要把运动关系、装配顺序和受力路径表达清楚。导轨安装面、电机座、主轴夹座、工作台孔位和连接件位置都属于关键特征，建模时应保留足够的基准面和配合尺寸。对于后续加工而言，孔位是否同心、板面是否便于铣削、紧固件是否有扳手空间，都会直接影响制作成功率。

　　该结构还可以继续优化。例如，在横梁内部增加加强筋以提高抗弯能力；在拖链和线缆布置上预留更合理的弯曲半径；在台面下方设置集尘或吸尘通道；在关键运动轴上增加限位开关和原点开关安装位。若后续希望加工铝、铜等稍硬材料，则需要进一步提升机架阻尼和主轴夹持稳定性，并重新评估进给速度、切削深度与刀具选型。

　　总体来看，这台小型数控雕刻机体现了自制数控设备的典型思路：用容易获得的材料和标准部件搭建可运动的三轴平台，再通过控制系统完成路径执行。它的价值不只在于最终能够切削工件，更在于把机械结构、传动选型、装配精度和工艺验证整合到一个可迭代的实体平台中，对理解机床基础结构和自动化加工原理具有很强的实践意义。
