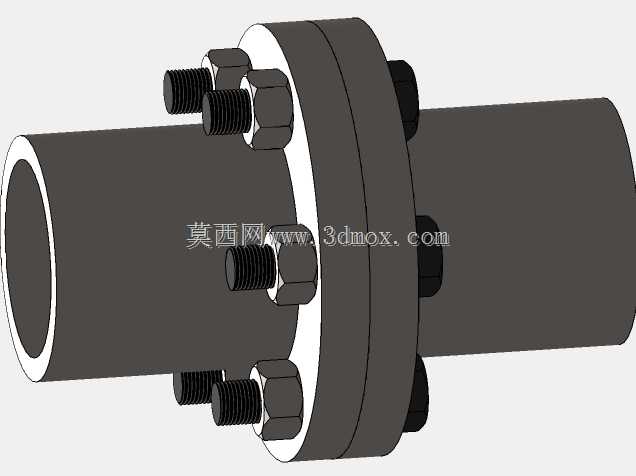

法兰式衬套管道连接接头结构

该结构主要应用于中低压流体输送管路的对接场景，在民用给排水、工业循环水系统、低压气动输送管线、普通化工介质输送管路中都能见到这类连接结构的身影，主要作用是实现两段同管径管道的刚性密封对接，相比传统焊接式管道连接，这类衬套法兰接头无需现场动火作业，安装拆卸便捷，后期管路维护、局部管段更换时不需要破坏整体管线结构，能大幅降低现场施工与后期运维的成本。从功能特性来看，该接头采用双法兰盘配合周向均布的螺栓紧固件实现锁紧，对接面可配合密封垫片实现端面密封，内侧的衬套结构能够嵌入管道端部，既可以对两段对接管道起到同轴定位作用，避免管道对接时出现偏心错位影响介质流通效率，也能在管道对接处形成平滑的内壁过渡，减少介质流经接头位置的湍流阻力，降低管路输送过程中的压力损耗，同时衬套结构还能分散法兰锁紧时的局部应力，避免管道端部被法兰压接变形，提升连接结构的长期可靠性。在设计思路上，这款接头优先考虑了安装便捷性与连接稳定性的平衡，法兰盘上的螺栓孔采用周向等距排布，安装时无需对位找正特定角度，现场施工时可快速穿入螺栓完成预紧，螺栓数量根据管径匹配设计，保证法兰面各位置锁紧力均匀分布，避免局部压力不足导致密封失效，也不会因为螺栓数量过多造成安装工序繁琐。接头整体为轴对称回转结构，主体部分的外径与对接管道的外径适配，法兰盘的外圆尺寸控制在合理范围内，不会占用过多管路周边的安装空间，安装时只需要在两段管道端部预先套入法兰盘，将衬套分别嵌入两端管道内孔对齐后，逐次对角拧紧法兰上的螺母即可完成安装，不需要额外的专用工装工具，适配常规的管道安装作业场景。在安装边界上，该接头对接后整体轴向长度较短，适合管路排布紧凑的安装空间，法兰周向预留的螺栓操作空间只需要满足普通扳手的转动行程即可，不需要预留过大的操作余量，对接完成后接头整体与管道保持同轴，不会出现局部突出结构影响管线外的保温层包覆或者管线排布，能够适配不同材质的金属管道对接需求，在常温工况下可以长期稳定保持连接强度与密封性能。
