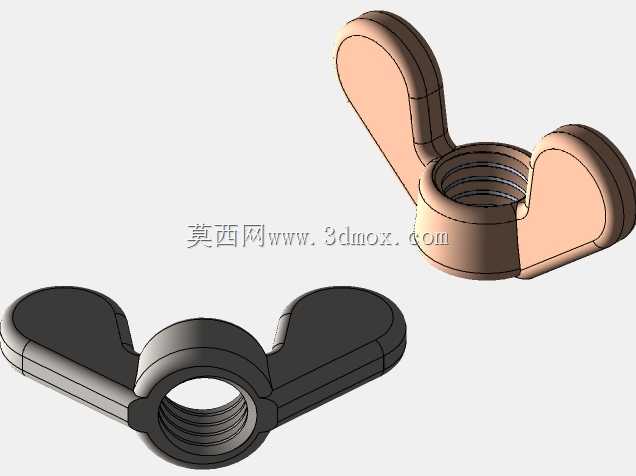

翼形蝶形手拧紧固螺母结构设计

这款翼形蝶形螺母是机械装配领域极为常用的手动紧固连接件，核心应用场景覆盖各类无需借助工具即可完成快速拆装的设备连接部位，在小型机电设备装配、工装夹具快速锁紧、户外设施维护、家具五金连接、低压电气柜接线端子固定、自行车及小型代步车部件紧固、实验测试平台快速装夹等场景中都有广泛使用。不同于需要配套扳手才能操作的六角螺母，这款螺母的核心功能特性是依靠两侧对称延伸的蝶形翼片作为受力施力点，操作人员仅需用手指捏住两侧翼片旋转，即可完成螺母的拧紧与松脱操作，在需要频繁拆装、调试的连接点位上，能够大幅降低操作门槛，省去寻找配套扳手的辅助时间，提升装配与调试的作业效率。从设计思路来看，这款螺母的整体结构围绕手动操作的人机工程逻辑展开，中部为带标准内螺纹的环形基体，内螺纹的牙型精度符合普通米制紧固螺纹的公差要求，能够与对应规格的外螺纹螺栓、螺柱顺畅旋合，螺纹段的长度经过合理设定，既保证足够的螺纹啮合圈数以满足锁紧力要求，又避免多余的螺纹段造成材料浪费与结构冗余。两侧的翼片采用对称式圆弧过渡设计，翼片的外轮廓做了圆润的倒角处理，没有尖锐的棱角，避免手动拧紧时硌伤操作人员的手指，翼片的厚度从根部到端部做了渐变减薄处理，根部与环形基体衔接处做了大圆角过渡，有效降低应力集中系数，保证手动施加较大拧紧力矩时，翼片根部不会出现断裂失效的问题。从安装边界来看，这款螺母的整体外轮廓宽度由两侧翼片的展开长度决定，在配套设计安装空间时，需要预留出足够的手指操作空间，保证旋转螺母时翼片不会与周边的其他零部件发生干涉；螺母的轴向安装尺寸与螺纹公称直径相匹配，安装时不需要额外预留扳手的操作空间，相比同规格的六角螺母，能够有效压缩连接部位的径向空间占用。在实际使用过程中，这款螺母适合低频次、中等锁紧力要求的连接场景，依靠手动施加的力矩即可满足常规的紧固防松需求，若应用在存在持续振动的工况下，还可配套弹簧垫圈使用，进一步提升连接的防松可靠性。
