多通路集成式流体转接接头结构设计

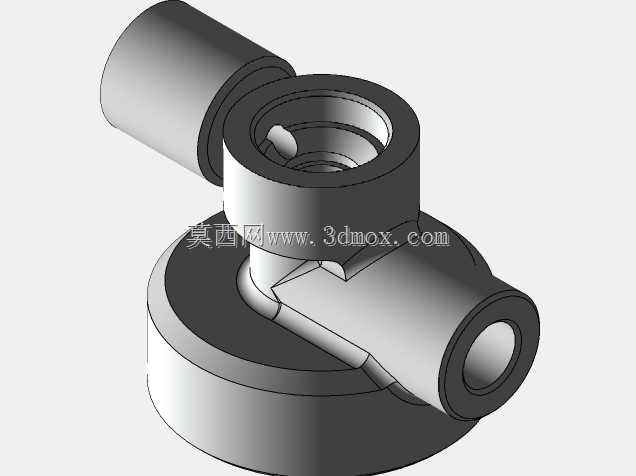

该多通路流体转接构件主要应用于中小型液压系统、气动控制回路、小型流体输送工位的管路布局场景，常见于自动化生产线的气路排布、小型实验设备的流体通路搭建、机床润滑系统的油路分流环节，可在有限安装空间内完成三路不同方向流体管路的连通与换向，替代传统多个直角弯头、直通接头拼接的管路方案，减少管路连接节点的泄漏风险，压缩管路排布占用的空间体积。从实际使用功能来看，该构件可同时实现垂直方向、水平径向两个正交方向的管路对接，底部圆盘结构作为安装基准面，可通过法兰连接或者端面压紧的方式固定在阀块、设备壳体或者安装面板上，上部的轴向接口可对接垂直走向的管路，侧部两个正交布置的外伸接口可分别对接两个不同走向的水平管路，内部流道经过平滑过渡设计，避免直角转折带来的流体阻力激增，减少流体输送过程中的压力损失，同时降低流道内部的紊流、气蚀风险，延长构件的使用寿命。在设计思路上，该构件优先考虑安装空间的适配性，整体采用紧凑式布局，将三个通路的交汇腔体设置在构件中心位置，外伸的接口段长度经过优化，既保证管路连接时有足够的操作空间完成接头拧紧、软管套接等装配动作，又不会因为接口过长导致整体结构冗余，避免与周边其他管路、设备构件产生干涉；底部圆盘的直径大于中心腔体的外径，既可以提供足够的安装压紧面积，保证安装后的结构稳定性，又能在安装时起到定位基准的作用，降低装配对位的难度。外形尺寸方面，该构件整体高度控制在常规小型液压阀块的安装适配范围内，侧部两个接口的中心轴线与底部安装面的高度保持一致，可适配同层排布的水平管路对接需求，接口的通径尺寸统一，可匹配同规格的标准管路接头，无需额外配置变径转接件；安装边界上，底部圆盘的安装孔位采用对称布局，可适配不同角度的安装朝向，侧部接口的外伸长度预留了标准扳手的操作空间，安装完成后各个接口的锁紧操作不会被周边结构遮挡，后期维护时可单独拆卸某一方向的管路，无需拆解整个构件的安装固定结构，大幅降低后期管路维护、更换的操作难度。构件的壁厚经过强度校核，可承受常规中低压流体回路的工作压力，接口端部的连接结构采用标准通用尺寸，可与市面上主流的快插接头、卡套接头、焊接管路直接适配，具备较强的通用适配性。
