高精度轴向承载滚子轴承结构设计

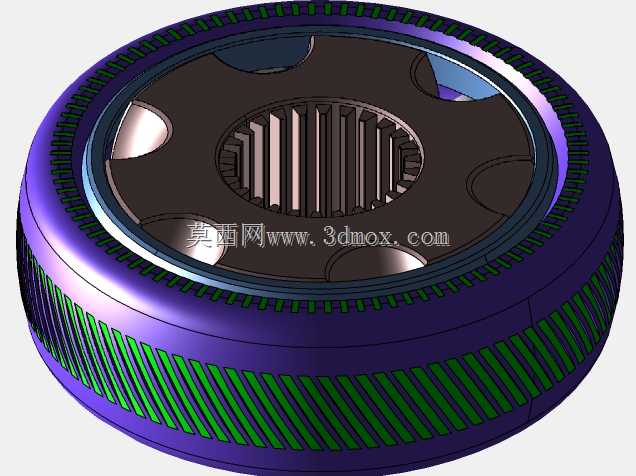

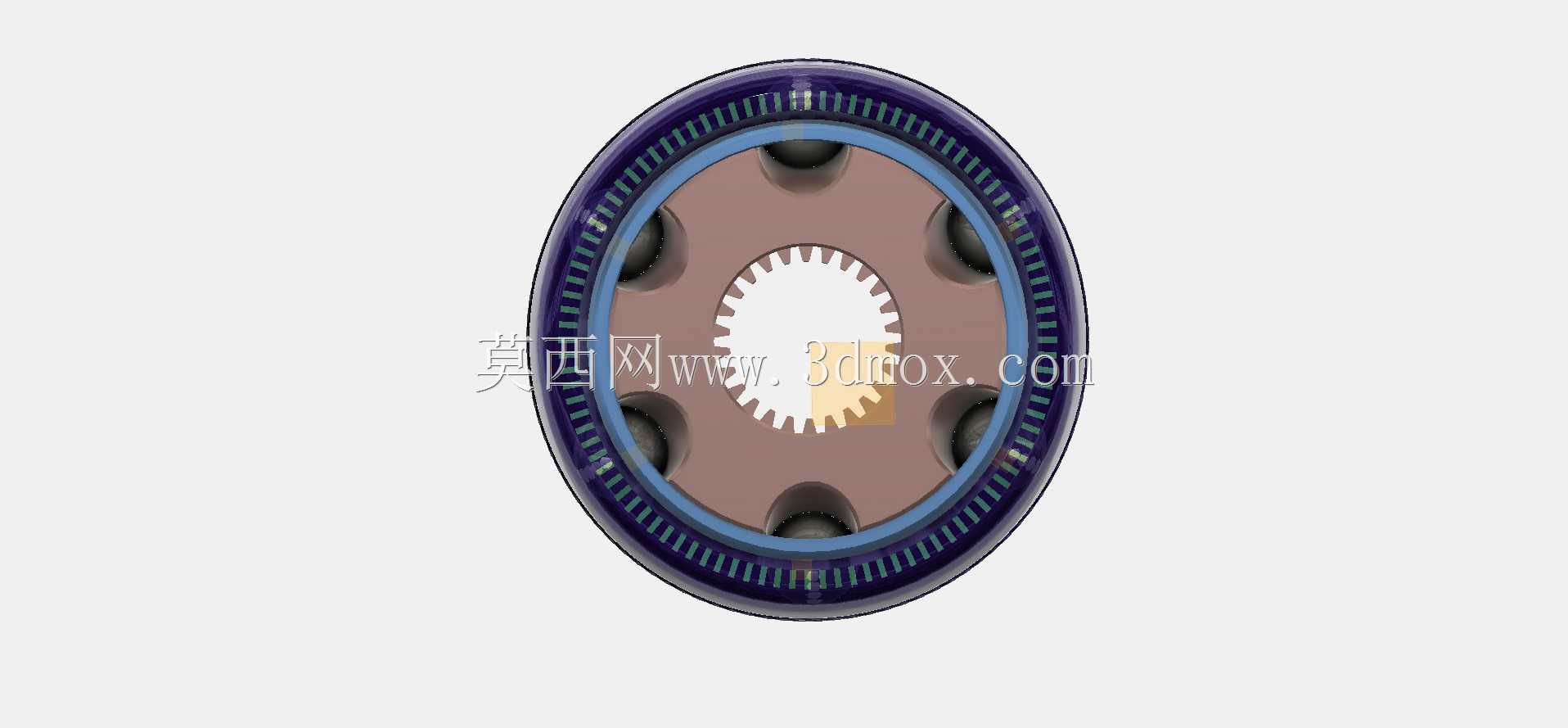

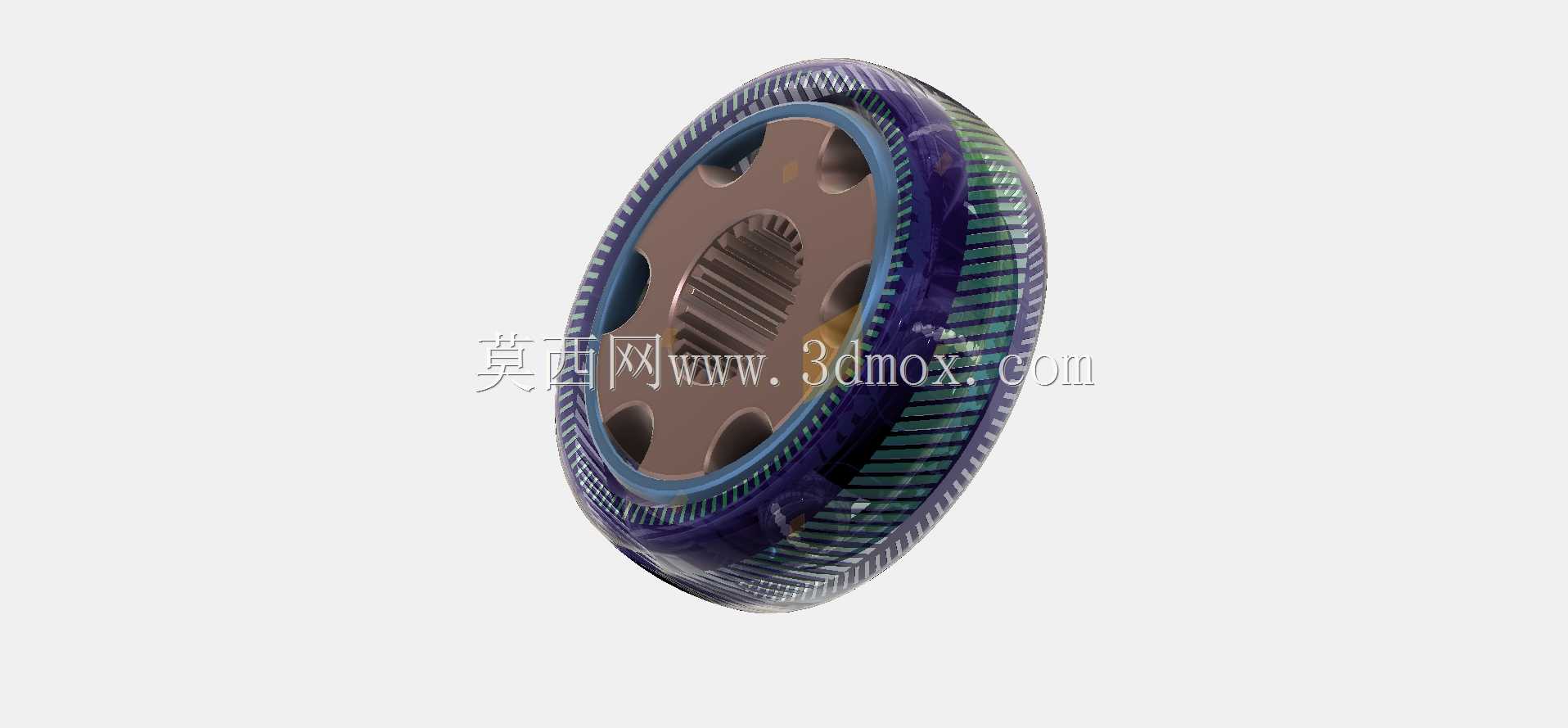

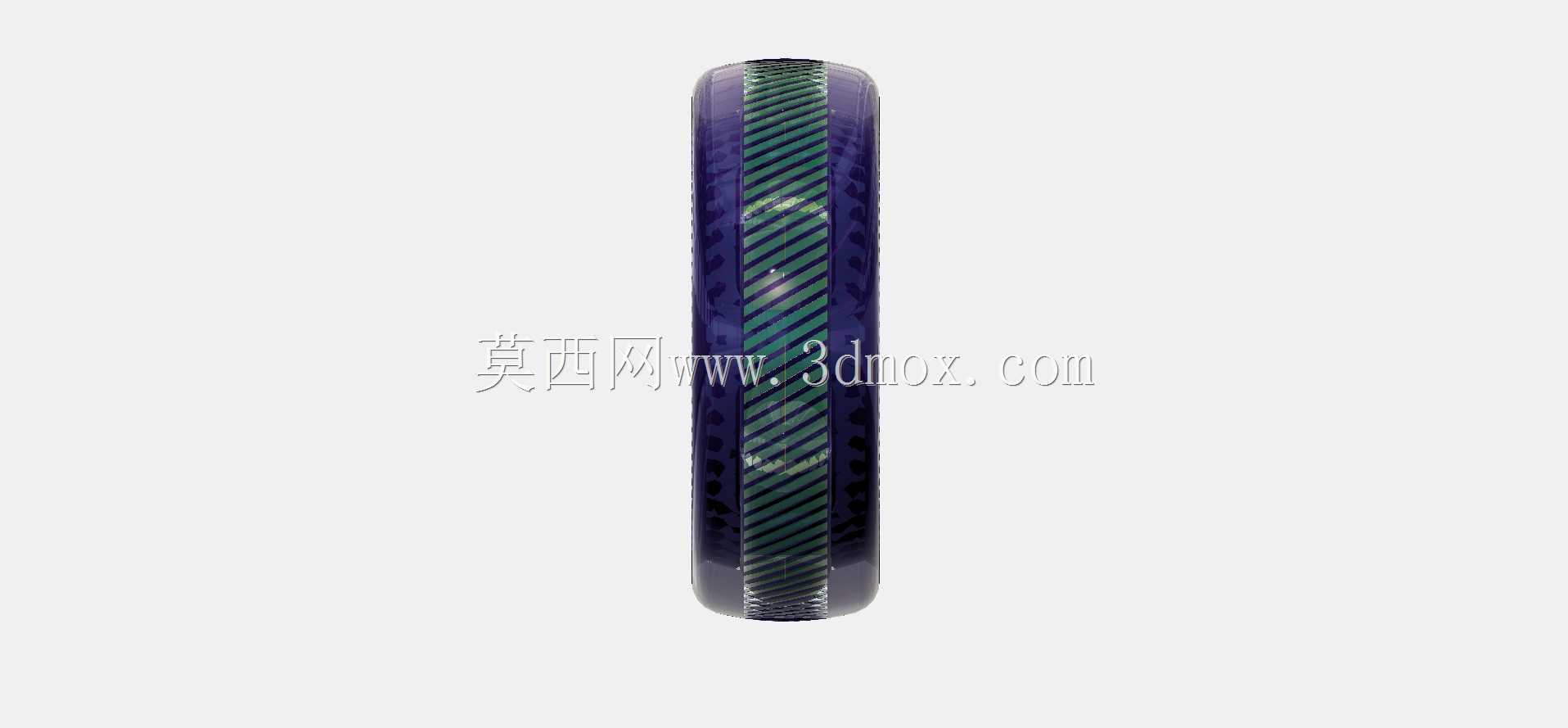

这款轴向轴承主要应用于各类需要承受单向或双向轴向载荷的旋转传动场景，常见于工业减速机输出端、机床主轴轴向定位结构、重型输送设备辊筒支撑端、液压泵传动轴限位部位，以及工程机械回转机构的轴向承载位置，能够在高速旋转工况下为转轴提供稳定的轴向支撑，限制轴系的轴向窜动，保障传动系统的运行精度与结构稳定性。从实际用途来看，该轴承区别于普通径向轴承，核心作用是承担沿转轴轴线方向的载荷，抵消传动过程中齿轮啮合、皮带拉扯、工件受力产生的轴向推力，避免轴系出现轴向位移导致的传动卡滞、零件磨损、密封失效等问题，在重载传动场景中，常与径向轴承配合使用，共同为轴系提供全方向的支撑约束。产品功能特性上，这款轴承采用多组周向均匀排布的滚动体结构，滚动体嵌入内外滚道的型腔内，运转过程中滚动体沿滚道做纯滚动运动，相比滑动式轴向承载结构摩擦阻力更低，传动效率更高，发热控制表现更优异，能够适应长时间连续运转的工况；滚道表面采用适配滚动体曲率的弧面设计，可将轴向载荷均匀分散到每个滚动体接触面上，避免局部应力集中导致的点蚀、压痕失效，提升轴承的整体承载能力与使用寿命；外圈带有定位止口结构，可直接嵌入设备轴承座的安装槽内实现径向定位，内圈带有内花键结构，能够与带外花键的转轴直接配合传递扭矩，无需额外的键连接结构，简化了轴系的装配流程。设计思路层面，这款轴承优先保障轴向承载的均匀性，滚动体采用周向等角度排布，确保每个滚动体承受的载荷一致，避免偏载导致的早期损坏；滚道与滚动体的接触角经过优化，在保证轴向承载能力的同时，可适配一定范围内的轻微轴系偏斜，降低对安装同轴度的严苛要求，提升装配容错率；整体采用对称式结构设计，可根据实际载荷方向选择正装或反装的装配方式，适配不同方向的轴向承载需求，无需额外定制反向结构的零件。外形尺寸与安装边界方面，该轴承整体为薄型圆盘式结构，径向轮廓尺寸紧凑，轴向厚度较薄，不会占用过多的轴系轴向安装空间，适合安装空间受限的紧凑传动结构；内圈花键参数适配常用的中载传动转轴规格，外圈止口直径与标准轴承座安装槽尺寸匹配，安装时仅需将轴承压入轴承座止口，内圈与转轴花键对齐推入即可完成装配，轴向通过轴用挡圈或端盖实现限位，无需复杂的调整工序；轴承的端面跳动与径向跳动精度控制在中高精度等级，能够满足普通工业传动的精度要求，若应用于高精度主轴场景，可通过选配更高精度等级的滚动体与滚道加工精度来提升整体旋转精度。
