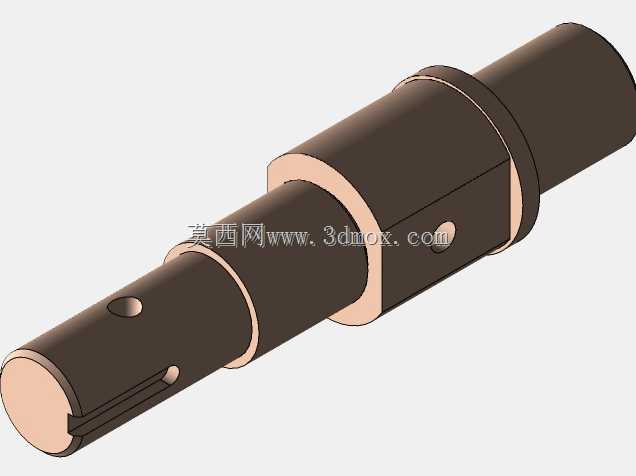

带定位孔与卡槽的多阶传动阶梯轴

这款阶梯轴是传动系统中承担扭矩传递、部件定位支撑的核心机械零件，广泛应用于中小型减速传动机构、轻工设备传动单元、自动化输送线动力端以及小型机床进给机构中，作为动力输入与输出的衔接载体，能够稳定传递旋转扭矩，同时为轴上安装的齿轮、联轴器、轴承等配套零件提供精准的安装定位基准，保障整套传动机构运行时的同轴度与动平衡稳定性。从结构设计来看，该轴采用多阶变径的阶梯式布局，不同直径的轴段分别对应不同的安装功能：两端直径较小的轴段用于装配深沟球轴承或滑动轴套，作为整根轴的旋转支撑端，轴端加工的平键卡槽用于与带轮、联轴器等动力衔接部件配合，通过键连接传递扭矩，避免动力传输过程中轴与配合件出现相对打滑；中间直径更大的轴段设置有径向定位孔，可穿入定位销实现轴上零件的轴向限位，防止设备启停、正反转切换时轴上安装的传动部件出现轴向窜动，同时轴肩位置经过圆角过渡处理，能够有效降低轴段变径处的应力集中，提升轴件在交变载荷下的抗疲劳强度，延长零件的使用寿命。在安装边界层面，该轴的各阶轴段长度、直径均经过公差匹配设计，支撑端轴径与标准轴承内孔公差带采用过渡配合，安装传动件的轴段公差带根据配合需求选择间隙或过盈配合，既保证装配时的操作便利性，又能避免运行过程中出现配合松动；轴上的定位孔位置、键槽深度与宽度均遵循通用机械设计标准，可直接适配市面上常规规格的标准键、圆柱销以及配套传动件，无需额外进行二次加工即可完成装配。设计过程中充分考虑了实际工况的载荷特性，针对传动过程中可能出现的弯扭复合载荷，通过合理分配各轴段的直径比例，在保证整体结构轻量化的前提下，让轴的各截面抗弯、抗扭强度保持均匀，避免出现局部强度薄弱点；轴的端面与轴肩端面均设置有微小的倒角，既能够去除加工过程中产生的毛刺，避免装配时刮伤配合零件的安装面，也能引导配套零件顺利套入对应轴段，提升装配效率。整体结构简洁实用，没有冗余的设计结构，所有加工特征均服务于传动、定位、支撑的核心功能，能够适配多数中低载荷的常规传动场景，在保障运行稳定性的同时，也降低了零件的加工难度与制造成本。
