梅花型弹性联轴器传动连接结构设计

这款梅花型弹性联轴器是机械传动系统中常用的轴系连接部件，主要应用于各类需要补偿两轴相对偏移、具备缓冲减震需求的传动场景，覆盖轻工机械、输送设备、风机水泵、机床辅机、自动化生产线等多个工业领域，在伺服传动、普通电机输出端与负载端的动力传递环节应用尤为广泛。

在实际设备运行中，该联轴器承担着连接主动轴与从动轴、同步传递旋转扭矩的核心作用，同时能够有效补偿两轴在安装过程中产生的径向、角向与轴向偏差，避免轴系因安装对中误差产生额外的附加载荷，减少轴承、轴封等配套零部件的磨损，延长整套传动系统的使用寿命。中间的弹性梅花垫采用弹性体材质，在传递扭矩的过程中可以吸收传动系统启动、换向、负载波动时产生的冲击与振动，降低传动噪音，让动力传递过程更加平稳，尤其适用于正反转频繁、启动扭矩存在波动的工况场景。

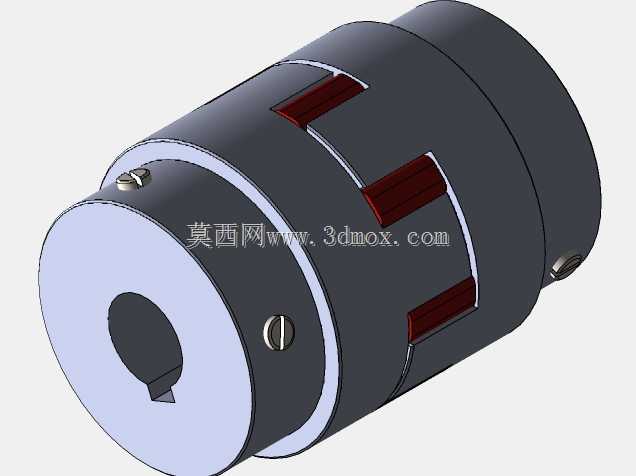

从设计思路来看，该联轴器采用分体式结构，两端为金属轴套，轴套内孔加工有键槽，通过紧定螺钉实现与轴的锁紧固定，安装时无需移动两端的动力端与负载端设备，直接将两个轴套分别固定在对应轴端后，嵌入中间弹性体即可完成装配，后期维护更换弹性体时也无需拆解整套轴系，大幅降低安装与维护的工作量。轴套外侧的开槽结构与梅花弹性体的凸爪紧密嵌合，扭矩传递过程中受力均匀，避免局部应力集中导致的部件损坏，同时弹性体的多凸爪结构可以分散载荷，提升整体的扭矩承载能力。

在外形尺寸与安装边界方面，该联轴器整体为圆柱型结构，径向尺寸紧凑，不会占用过大的安装空间，适配常规的轴系安装间距，两端轴套的内孔可适配不同直径的标准输出轴，紧定螺钉的锁紧位置设计在轴套侧面，安装时扳手操作空间充足，不会与周边的设备机架、护罩等部件产生干涉。整体结构无突出的尖锐部件，运转过程中安全性高，可适配有护罩封闭或开放的传动安装场景，不同规格的该类联轴器可匹配不同功率等级的动力输出，满足从小功率伺服传动到中功率普通电机传动的不同扭矩传递需求，在常规工业环境下无需额外的润滑维护，长期使用稳定性优异。
